Nettoyeur industriel pour cartes électroniques - Puissance totale : 30 kW - Dimensions utiles de lavage : L.1350 x P.700 x H.680 mm - Contenance du bac : 140 L

Vous devez laver des cartes électroniques en gros volumes sans créer de goulot d’étranglement entre brasage et contrôle qualité ?

Cette machine de lavage cartes électroniques grand volume est conçue pour les lignes de production exigeantes qui doivent garantir un niveau de propreté stable, tout en maîtrisant la chimie et le temps de cycle.

Grâce à sa grande cuve de 1350 x 700 x 680 mm, ses 20 programmes paramétrables et son écran tactile avec automate industriel, vous standardisez vos procédés de lavage, du flux aqueux courant aux produits de type VIGON, sans surcharge opérateur.

Points forts

• Volume utile 1350 x 700 x 680 mm : lavage de cartes grand format ou de paniers complets en une seule charge, idéal pour gros volumes.
• 20 programmes de lavage : standardisation des recettes process selon flux, type de cartes et niveau de propreté attendu.
• Double mode chimie Réseau / Local : passage simple des pastilles lessivielles aux produits aqueux type VIGON selon vos contraintes HSE.
• 4 cycles de lavage + 4 rinçages + séchage + refroidissement : maîtrise de la propreté ionique et préparation des cartes pour test ou tropicalisation.
• Puissance totale 30 000 W en 400 V Tri + N + T : montée en température rapide et cycles adaptés à une production intensive.

Usages recommandés

• Lavage de cartes électroniques équipées après brasage à la vague ou refusion sur lignes SMT.
• Défluxage de séries importantes pour applications aéronautiques, médicales ou ferroviaires.
• Nettoyage de paniers de PCB multi-niveaux dans un atelier EMS à forte cadence.
• Préparation des cartes avant vernissage, tropicalisation ou tests environnementaux.
• Standardisation du process de lavage dans un site multi-lignes cherchant à réduire les retours SAV liés aux résidus de flux.

Machine de lavage cartes électroniques grand volume pour lignes de production intensives

Cette machine de lavage cartes électroniques pour gros volumes est pensée pour les ateliers qui doivent absorber un débit élevé de PCB tout en garantissant un niveau de propreté constant, traçable et reproductible.

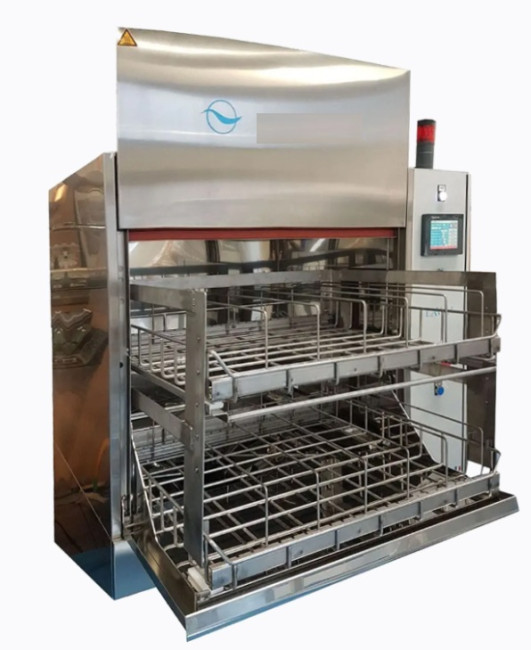

Avec une dimension utile de lavage de 1350 x 700 x 680 mm, vous chargez des cartes grand format, des panneaux multiples ou des paniers complets, ce qui réduit le nombre de cycles nécessaires et sécurise le flux entre brasage et contrôle.
La machine s’intègre facilement dans un environnement industriel existant grâce à sa alimentation électrique 400 V Tri + N + T et sa puissance totale de 30 000 W, qui assurent une montée en température rapide des bains de lavage et une tenue des cycles même en fonctionnement intensif.

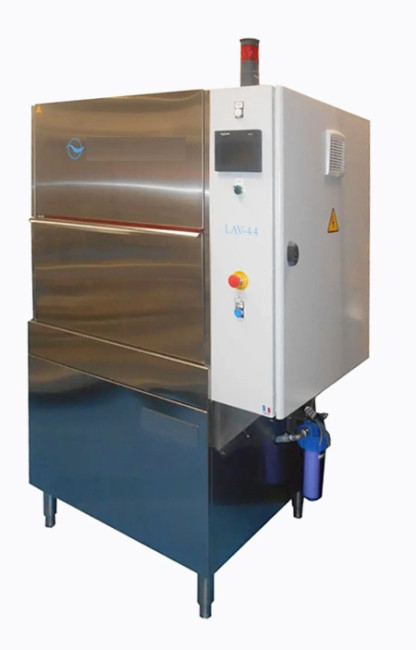

L’encombrement au sol reste maîtrisé avec une machine fermée de 1520 x 890 x 1760 mm (2080 mm ouverte), ce qui facilite son implantation dans un atelier déjà densément équipé.

Chimie flexible : pastilles lessivielles ou produit aqueux type VIGON

Pour s’adapter à vos choix HSE et à vos spécifications clients, la machine propose deux modes de chimie : un mode Réseau pour l’utilisation de pastilles de lessive, et un mode Local pour les produits aqueux de type VIGON ou assimilés.
La contenance de bac de 140 L permet de gérer un volume significatif de solution de lavage, compatible avec les exigences de gros volumes tout en conservant une bonne stabilité de la chimie.
Le raccordement au réseau d’eau se fait en diamètre 20/27 ou via une bonbonne adoucisseur en option, ce qui sécurise la qualité de l’eau de process et limite l’entartrage.
La vidange après filtration est prévue pour un rejet vers un circuit d’effluents adapté, ce qui facilite la conformité environnementale de votre installation.

Cycles complets : lavage, rinçage, séchage et refroidissement

La machine met à disposition 20 programmes de nettoyage entièrement paramétrables pour vos cartes électroniques.
Chaque programme peut intégrer jusqu’à 4 cycles de lavage, 4 cycles de rinçage, un cycle de séchage (option) et un cycle de refroidissement, ce qui vous permet d’ajuster précisément le process au type de flux, à la densité de composants et au niveau de propreté recherché.
Cette architecture de cycles vous aide à maîtriser la propreté ionique et à réduire les risques de défaillances liées aux résidus de flux sous composants.
Le cycle de refroidissement prépare les cartes pour les étapes suivantes (tests fonctionnels, tropicalisation, emballage) en limitant les chocs thermiques.

Pilotage par écran tactile et automate industriel

La machine est équipée d’un écran tactile avec automate industriel, offrant une interface claire et robuste, adaptée aux environnements de production.
Les programmes sont disponibles en Français et Anglais, ce qui facilite la prise en main par les équipes sur des sites multilingues.
L’automate autorise une gestion fine des paramètres de temps, de température et de séquençage des cycles, ce qui est essentiel pour stabiliser un process de lavage dans des contextes de certification (aéronautique, médical, ferroviaire).
Vous disposez ainsi d’un outil de production capable d’absorber la montée en cadence tout en respectant les exigences clients en termes de propreté et de répétabilité.

À qui s’adresse ce produit ?

• Responsables de production électronique cherchant à synchroniser la capacité de lavage avec des lignes de brasage à forte cadence, sans créer de goulot d’étranglement.
• Responsables industrialisation / process qui doivent définir, documenter et verrouiller des recettes de lavage différentes par produit ou par client.
• Responsables qualité / fiabilité soucieux de réduire les non-conformités liées aux résidus de flux et d’atteindre des niveaux de propreté adaptés à des marchés critiques (aéronautique, médical, ferroviaire).
• Responsables HSE / environnement qui veulent basculer vers des solutions aqueuses type VIGON tout en maîtrisant les effluents et la consommation de chimie.
• Acheteurs industriels et directions de sites qui recherchent une machine robuste, standardisée et adaptée à des gros volumes pour sécuriser l’investissement sur le long terme.
