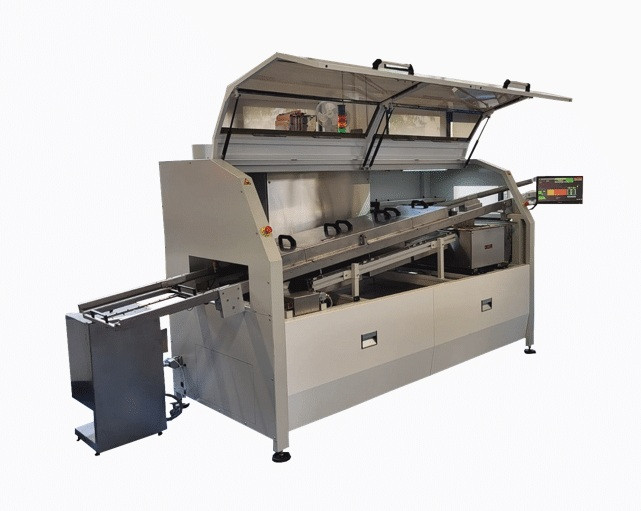

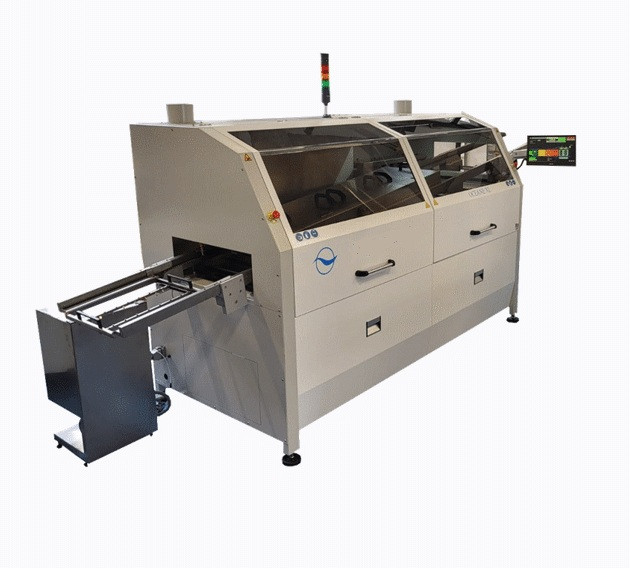

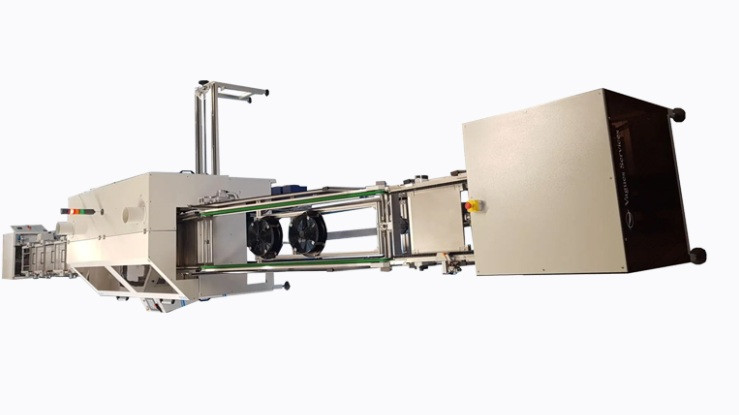

Machine de brasage double vague - Largeur de buse : 420 mm - Longueur du tunnel de préchauffage : 1000 mm - Nombre de programmes : 32

Cette machine de brasage double vague est conçue pour les lignes électroniques en petites et moyennes séries où la stabilité de process, la flexibilité et la facilité de maintenance priment sur le reste.

Grâce à sa tête titane double vague et à son fluxeur à pulvérisation, elle assure un mouillage homogène, limite les ponts de soudure et garantit une qualité de brasage constante sur les cartes THT et assemblages mixtes.

Sa conception mécanique robuste, associée à un convoyeur à chaînes inox sans entretien et à une interface par écran tactile, permet à vos équipes de lancer, répéter et ajuster les programmes de brasage en toute confiance, sans dépendance permanente au process engineer.

Points forts

• Largeur de buse 420 mm : couverture efficace pour cartes de moyenne à grande dimension, idéale pour volumes de production moyens à élevés.
• Convoyeur à chaînes inox à tension automatique : transport stable des PCB sans réglages fréquents, réduction des arrêts de ligne.
• Tête titane double vague : excellente tenue à la corrosion et au sans-plomb, longévité accrue du pot et des buses.
• Préchauffage quartz avec tunnel inox 1 m : montée thermique maîtrisée pour limiter les chocs thermiques et améliorer l’activation du flux.
• Pupitre écran tactile 32 programmes : changement de série rapide, enregistrement et rappel précis des recettes de brasage.

Usages recommandés

• Brasage de cartes électroniques traversantes en moyenne et grande série.
• Lignes EMS nécessitant des changements de références fréquents avec recettes enregistrées.
• Production mixte THT/CMS nécessitant un process double vague stable.
• Lignes où la maintenance rapide et interne est un critère clé (accès, nettoyage, changement d’alliage).
• Ateliers cherchant à fiabiliser le brasage sans plomb avec un pot titane robuste.

Conception dédiée aux petites et moyennes séries exigeantes

Cette machine de brasage double vague est pensée pour les environnements de production moyenne et grande série où la stabilité des paramètres et la répétabilité priment sur la complexité de réglage.
Avec une largeur de buse de 420 mm, elle accepte confortablement des PCB de taille standard et des cartes plus larges, tout en maintenant un profil de vague uniforme, ce qui réduit les retouches manuelles et sécurise vos temps de cycle.

Architecture mécanique robuste et maintenable

La structure de la machine affiche des dimensions hors tout de 2,50 m de long, 1,40 m de large et 1,70 m de haut pour un poids à vide de 500 kg, ce qui lui confère une excellente stabilité en fonctionnement.
Le convoyeur à chaînes inox à tension automatique limite drastiquement les opérations de réglage de transport, garantit un guidage linéaire des cadres et diminue les dérives de hauteur d’immersion dans la vague.

Pot titane double vague et gestion de l’alliage

Le cœur du process repose sur une tête titane double vague spécialement adaptée aux alliages sans plomb, avec une capacité d’alliage d’environ 380 kg qui offre une inertie thermique confortable pour les productions continues.
La conception autorise des opérations de maintenance lourdes comme l’utilisation de spatule inox, ponceuse vibrante ou microbillage de la cuve et des buses, y compris lors de changement d’alliage, sans remise en cause de la garantie, ce qui réduit vos coûts et délais de maintenance.

Maîtrise thermique et fluxage de précision

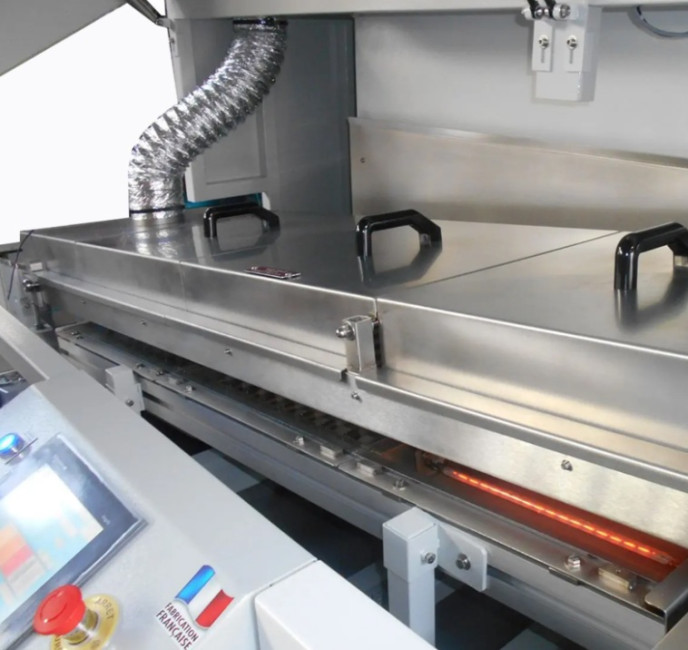

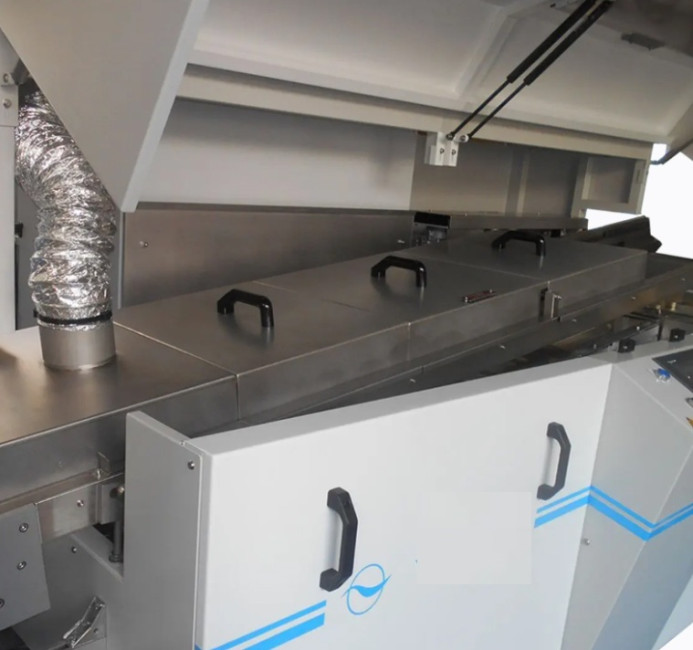

Le préchauffage à quartz avec tunnel inox de 1 mètre fournit une rampe de température homogène adaptée à l’activation du flux et à la réduction des contraintes thermiques sur les composants sensibles.
Associé à un fluxeur à pulvérisation, il permet d’appliquer précisément la quantité de flux nécessaire, de limiter la consommation et de réduire les défauts de mouillage et les résidus indésirables.

Pilotage par écran tactile et gestion multi-programmes

La machine est pilotée via un pupitre de commande à écran tactile offrant jusqu’à 32 programmes de brasage paramétrables.
Elle accepte le passage de 10 cadres successifs de programmes différents, avec déclenchement de 10 grafcets indépendants, ce qui permet de gérer sur une même ligne des séries courtes et des familles produits multiples sans reprogrammation systématique.

Alimentation électrique et intégration en ligne

Avec une puissance électrique de 27 kVA et une alimentation 3 x 380V + T + N, la machine s’intègre facilement dans un environnement industriel standard.
Son encombrement optimisé facilite l’implantation dans une ligne existante ou dans un îlot de production dédié au brasage THT.

À qui s’adresse ce produit ?

• EMS et sous-traitants électroniques : besoin de flexibilité sur petites et moyennes séries, gestion multi-références et réduction des retouches.
• Responsables production / industrialisation : recherche de stabilité de process, convoyeur sans entretien et double vague fiable pour cartes complexes.
• Responsables qualité : maîtrise des paramètres thermiques et du fluxage pour atteindre les exigences de brasage des normes électroniques.
• Ateliers intégrés de fabricants d’équipements : volonté d’internaliser le brasage THT avec une machine facile à maintenir et robuste, compatible sans plomb.
