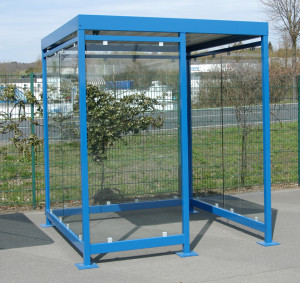

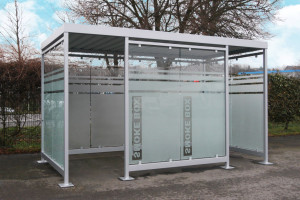

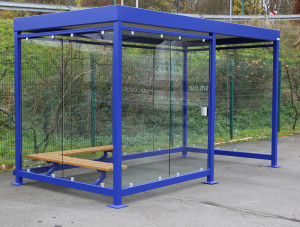

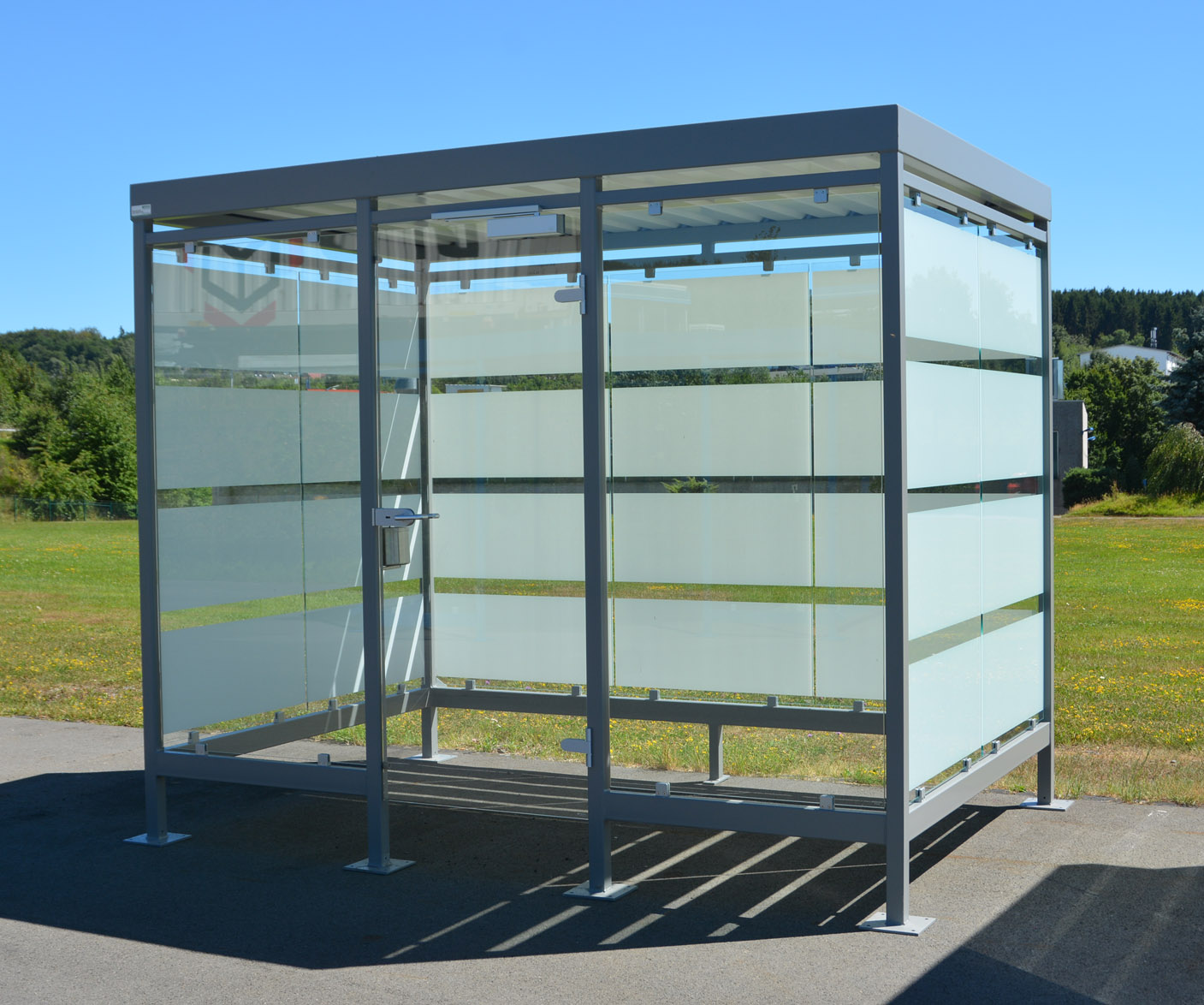

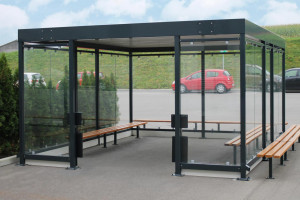

Cet abri fumeurs extérieur est un espace couvert permettant aux fumeurs de se protéger des intempéries dans les espaces publics.
La construction est en acier tubulaire, auto-portante, modulable, zingué, vernis et thermolaqué.
Vous avez le choix pour les dimensions, le modèle et l'emplacement de l'ouverture.
- Modulable en diverses variantes
- Monté à l’usine
- Construction en acier tubulaire auto-portante
- Toute la construction est zinguée, vernis et thermolaqué
- Couleur RAL à choix
- Parois en verre de sécurité 8 mm ESG
- 1 ouverture emplacement à choix (plusieurs ouvertures possibles)
- Corniche profil : 150 mm avec chenaux intégrés
- Écoulement d’eau par le montant arrière droit
- Toiture en dessous : RAL 9002 gris-blanc
- Charge de neige standard 1.9 kN/m2. (Sur demande pour K-6 à K-10 = 4.15 resp 5.6 kN/m2.)
- Modèle :
Type |
Format HT (L x Px H) |
Fumeur |
Poids +/- |
|
|
K-6 |
217 x 217 x 251/236 cm |
5-6 |
600 kg |
|
|
K-8 |
318 x 151 x 251/236 cm |
6-7 |
600 kg |
|
|
K-10 |
318 x 217 x 251/236 cm |
8-9 |
700 kg |
|
|
K-15 |
420 x 217 x 251/236 cm |
10-11 |
800 kg |
|
|
K-16 |
645 x 221 x 251/236 cm |
18-20 |
700 kg |
|
|
K-18 |
433 x 322 x 251/236 cm |
19-21 |
800 kg |
|
|
K-25 |
420 x 433 x 251/236 cm |
22-25 |
1900 kg |
|

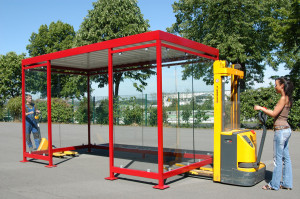

- Livraison avec camion-grue.
- Déchargement par nos soins.
- Fixation des pieds sur fondation existante par nos-soins ou par le client
- Assemblage, étanchéité
- Il doit être assuré que les fondations puissent être percées pour boulonner les pieds, sans heurter des structures armées dans le béton jusqu’à 100 mm de profondeur.
- L’endroit de perçage est libre de tout circuit d’alimentation électrique, eau, etc.
- En option :

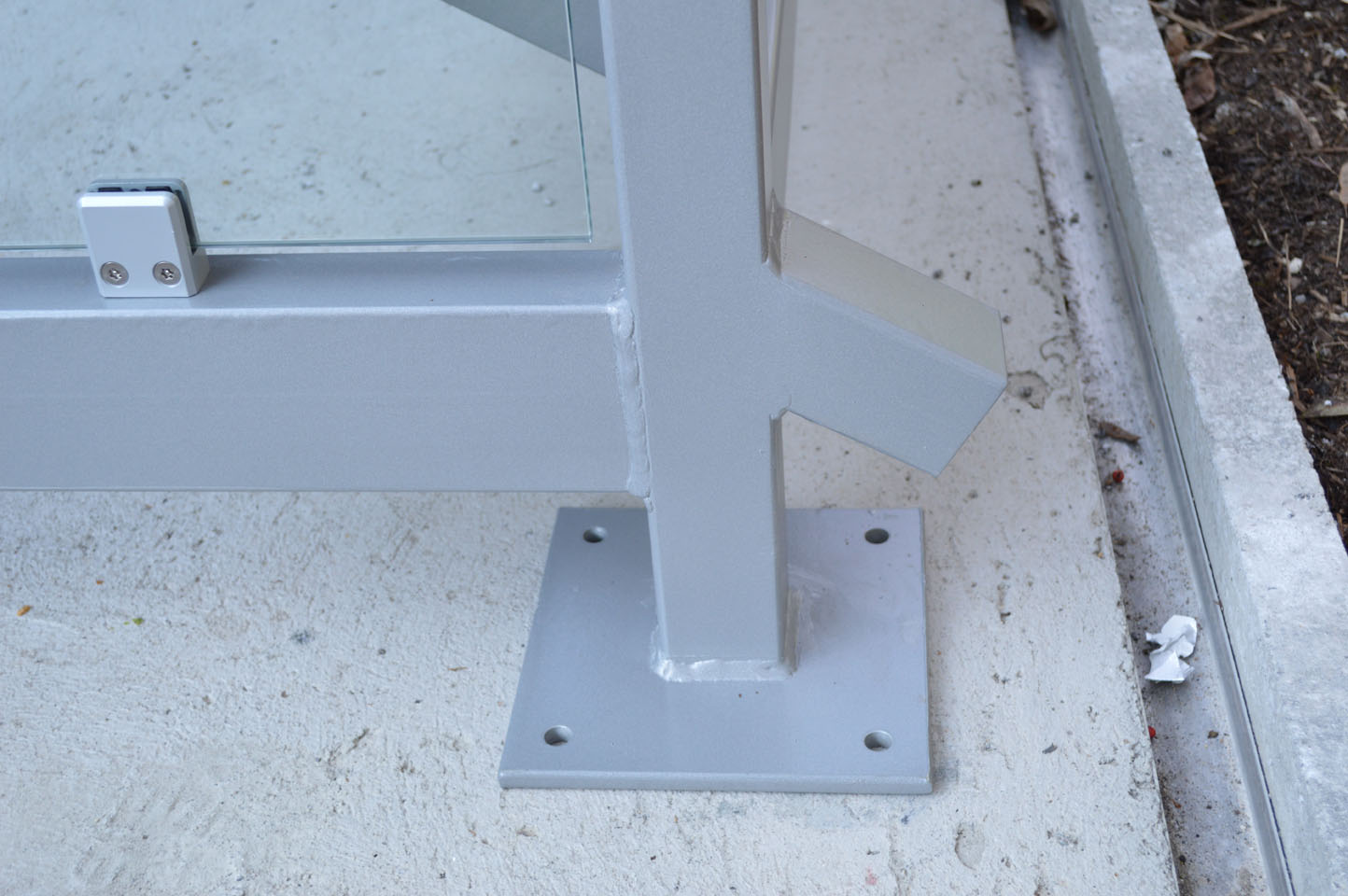

- Montant rallongé de 200 mm pour recouvrement de plaques de fixation
- In Light système d’éclairage LED 42W 2011 x 92 x 40 mm, IP44, avec modules LED neutre blanc y compris accu.
- Porte latérale gauche ou droite, avec fermeture automatique, verre de sécurité, serrure à pression
- Porte coulissante en verre de sécurité ESG, poignée en inox, non fermable à clé

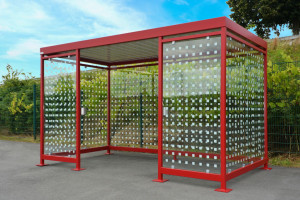

- Sérigraphie décorative (par verre)
- Cendrier mural inox Ø150mm H=145 mm 2.4 L)
- Poubelle 45 litres et cendrier intégré SALUNA +

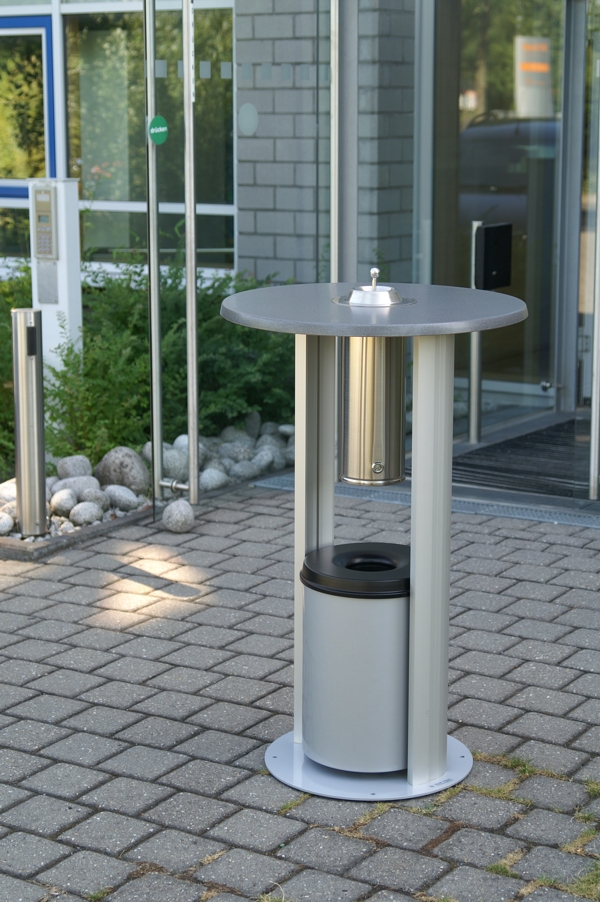

- Smoke Table DESIGN LINE H=1100mm, plateau Ø600mm. Plateau résistant à la braise, imitation granite. Certifié Tüv. Cendrier intégré.
- Table haute Meetingpoint H=1130mm. Plateau graphite Ø675mm. Cendrier intégré contenance 6 L.
- Table haute Meetingpoint H=1130mm. Plateau Inox Ø675mm. Cendrier intégré contenance 6 L.

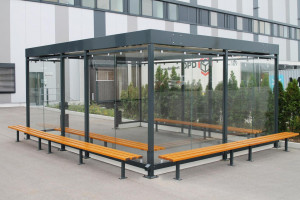

- Banc Relax Natur 2000 ; 2000x280mm. Surface d’assise est réalisée avec le bois Kampala certifié FSC et résistant aux intempéries. Le banc est réglable en hauteur. Pieds réglables en hauteur pour compenser une pente jusqu’à 110mm. La construction métallique est zinguée et thermolaquée en RAL.
- Banc d’appui Relax 2021. Dim 1000x370x765mm LxPxH monté sur châssis en acier zingué à chaud et laqué RAL identique à la couleur choisie pour l’abri. Lamelles en bois traité contre les intempéries 120x45x1000mm LxPxH, y compris matériel de fixation pour boulonner au sol.
- Chauffage infrarouge 1800W avec réglage timer

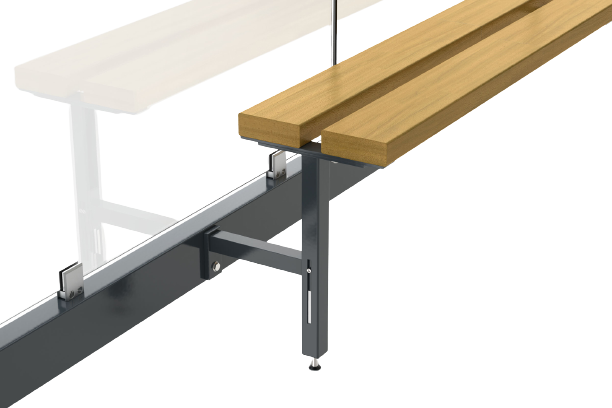

- Banc Relax Nature

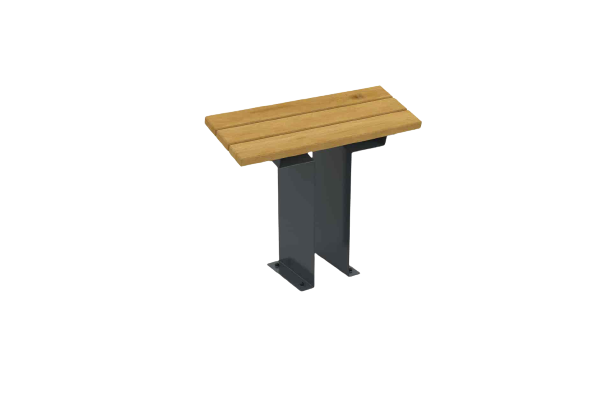

- Banc d’appui Relax
- Table haute Meeting Point

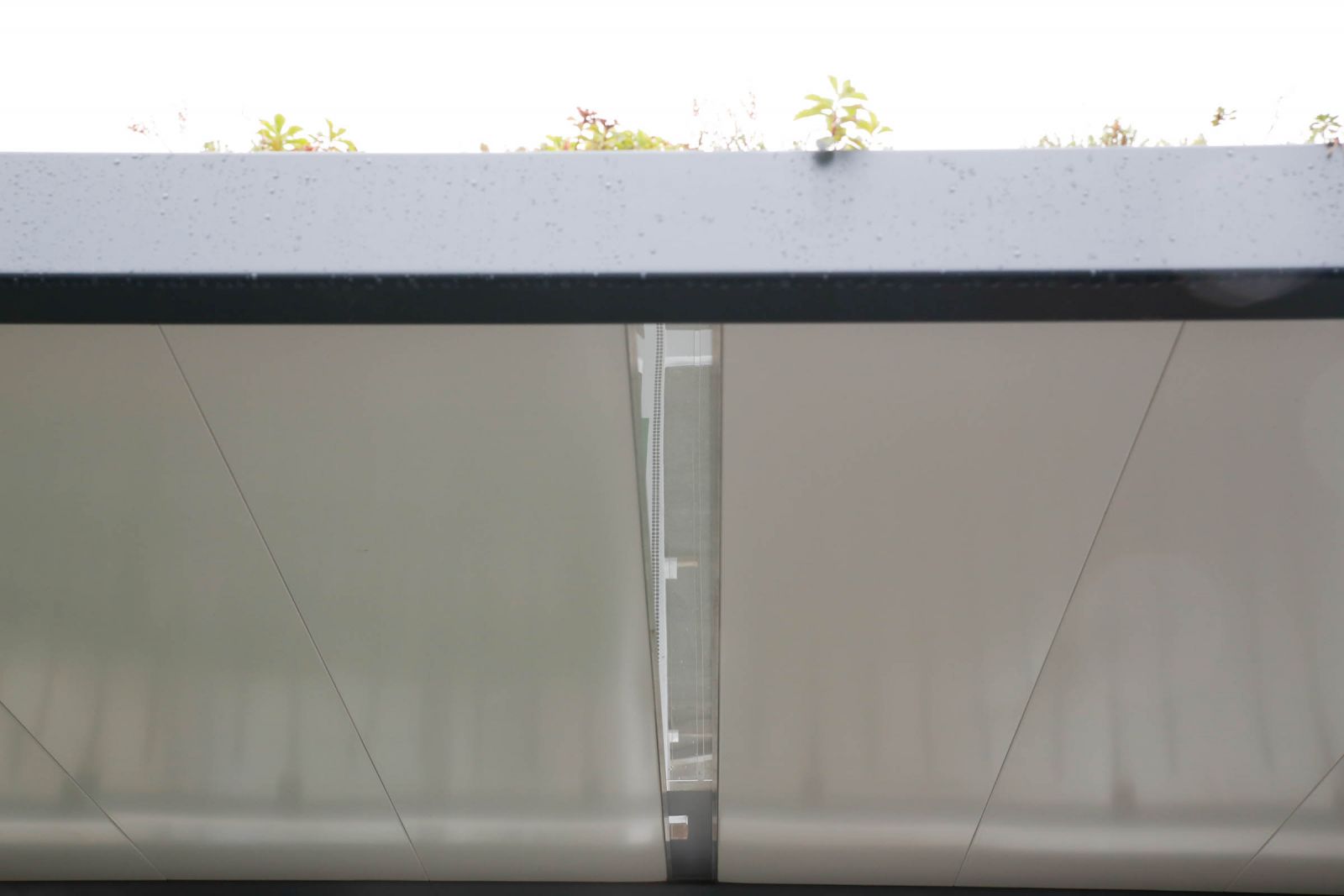

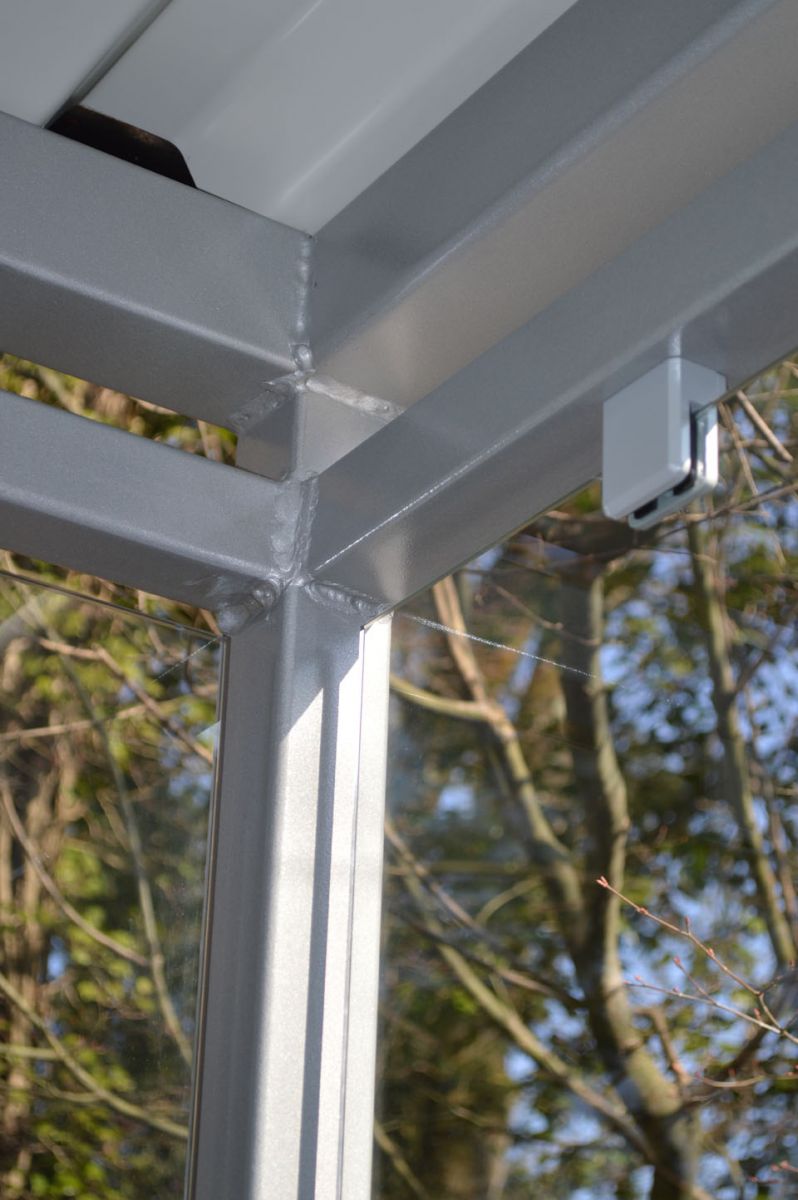

- Détail intérieur sous-toiture

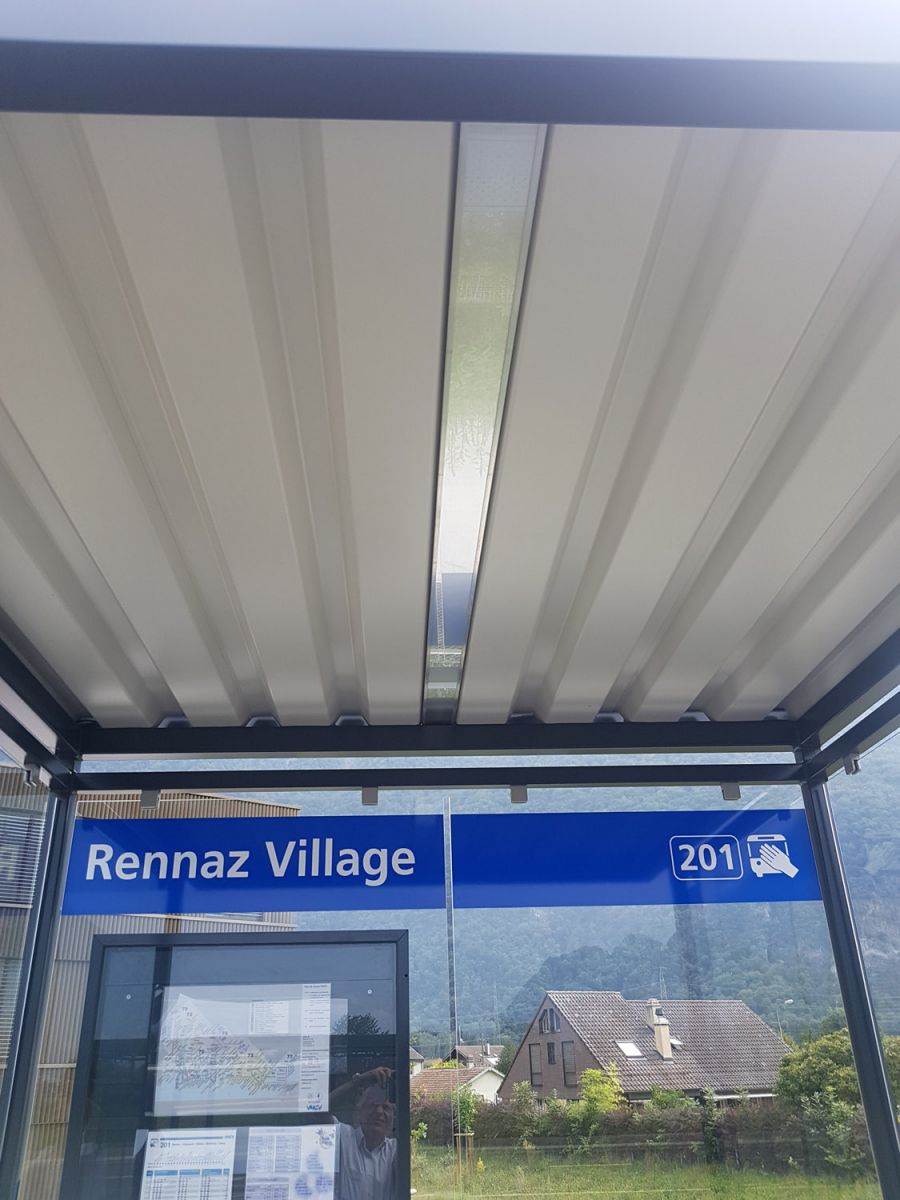

- Éclairage LED intégré
- Détail écoulement d’eau
- Abri porte coulissante
- Abri fermé porte battante
- Option cache de la tôle

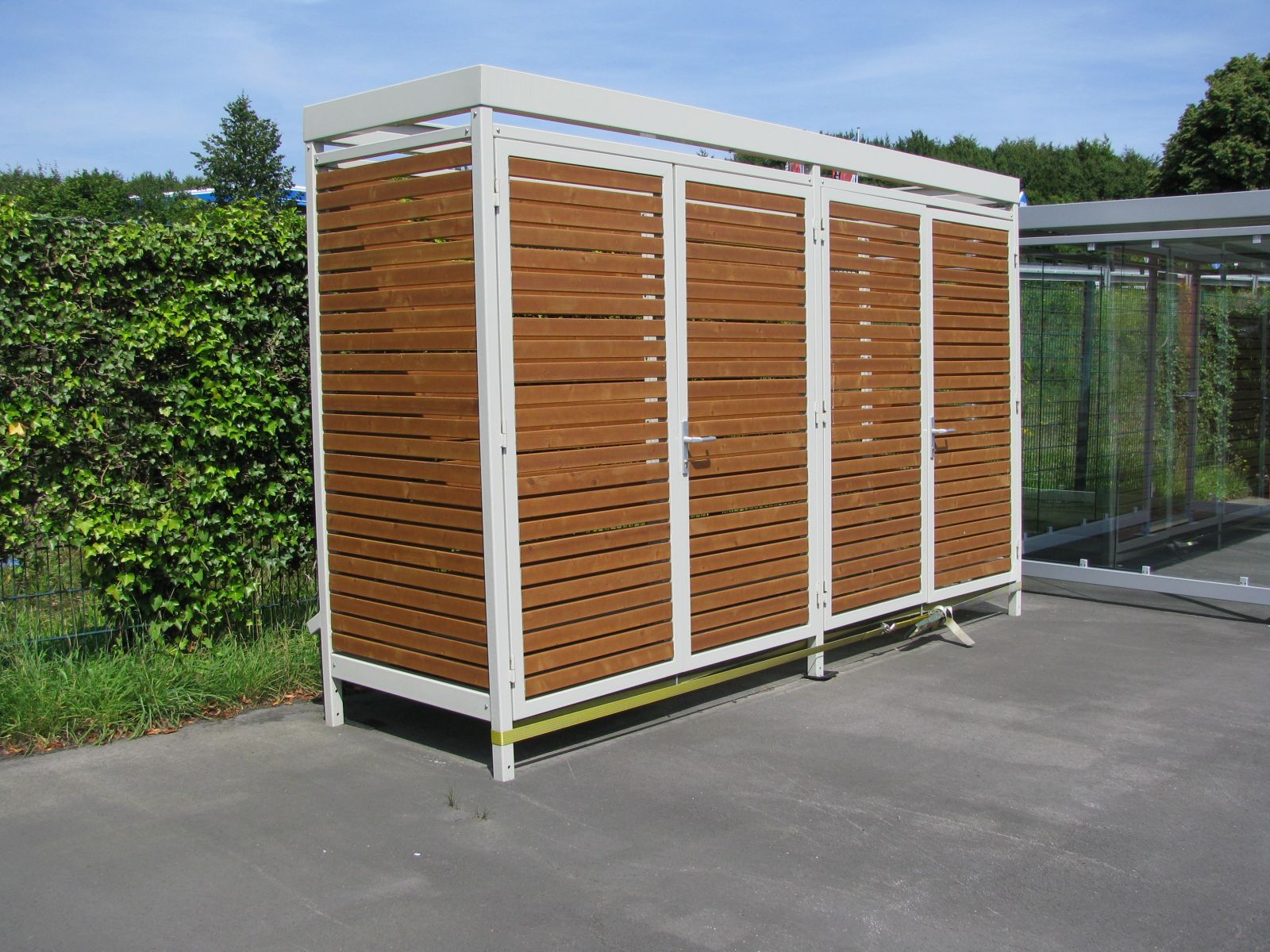

- Parois en lamelles de bois
Type |
Format HT (LxPxH) |
Fumeur |
Poids +/- |
CHF/pce |
Toit végétalisé |
K-6 |
217x217x251/236cm |
5-6 |
600kg |
4967.00 |
1973.00 |
K-8 |
318x151x251/236cm |
6-7 |
600kg |
5683.00 |
|
K-10 |
318x217x251/236cm |
8-9 |
700kg |
6574.00 |
2959.00 |
K-15 |
420x217x251/236cm |
10-11 |
800kg |
8543.00 |
3946.00 |
K-16 |
645x221x251/236cm |
18-20 |
700kg |
14064.00 |
|
K-18 |
433x322x251/236cm |
19-21 |
800kg |
14824.00 |
|
K-25 |
420x433x251/236cm |
22-25 |
1900kg |
15739.00 |
