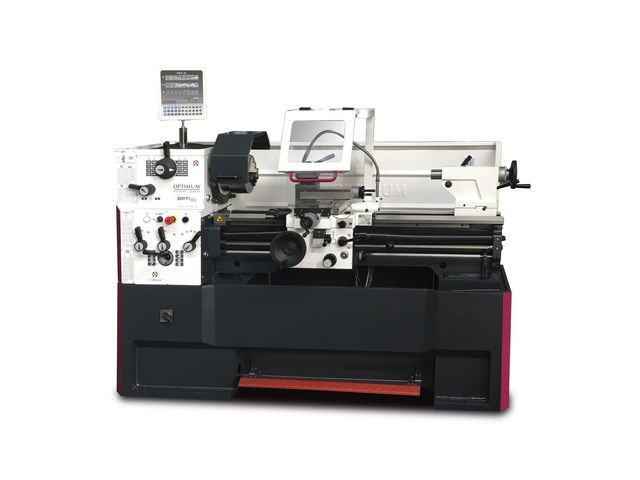

Tour à métaux de haute précision

Technologie avancée, conception technique parfaite

Code fiche produit :53727433
Prix sur demande
Demander un prix
4/5
Qualité de service garantie



  • Puissance moteur  : 4,6 kW 400 V / 3 Ph ~ 50 Hz
  • Puissance système d'arrosage  : 100 W
  • Hauteur de pointes  : 210 mm

Documentation
Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

Le tour à métaux de haute précision permet d’usiner avec précision des pièces cylindriques et coniques et divers matériaux tels que l’acier, le laiton et les matières synthétiques.

Il est destiné spécialement au secteur industriel.

Trempée et lubrifiée par bain d’huile, la broche permet à l’opérateur d’avoir lors de ses travaux d’usinage une précision parfaite et durable dans le temps.

  • Caractéristiques générales :
- Banc massif, glissières trempées par induction et rectifiées avec précision
- Bâti et banc monobloc pour une parfaite rigidité
- Système d’attachement rapide du mandrin DIN ISO 702-2 N°6 (Camlock D1-6)
- Broche trempée et rectifiée, lubrifiée par bain d’huile, montée sur double roulements coniques très précis
- Précision de concentricité du nez de broche < 0,015 mm
- Système d’arrosage de série avec indicateur de niveau et séparateur d’huile. Bac récupérateur indépendant sur roulettes pour un nettoyage facilité (selon normes DIN)

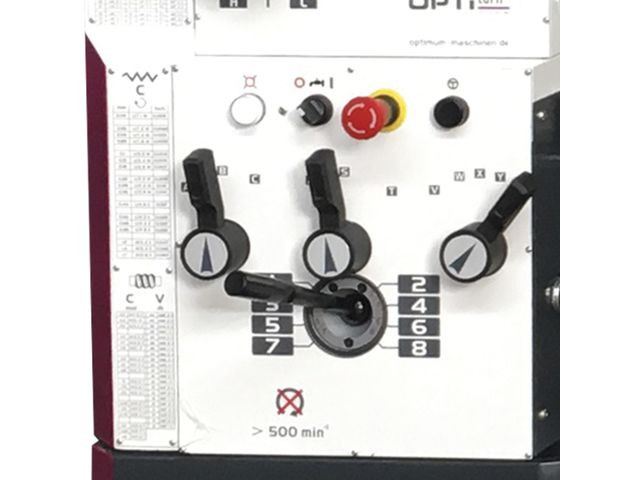

- Tous les pas métriques de 0,2 à 14 mm et tous les filets au pouce de 72 à 2 TPI peuvent être effectués directement et sans changement de pignons grâce à la boîte d’avances et le joystick en façade
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Protection de la vis mère pour une parfaite sécurité de l’opérateur Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
- Volants débrayables de sécurité sur les axes X et Z
- Système de visualisation 3 axes DPA 21
- Lampe de travail LED
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés

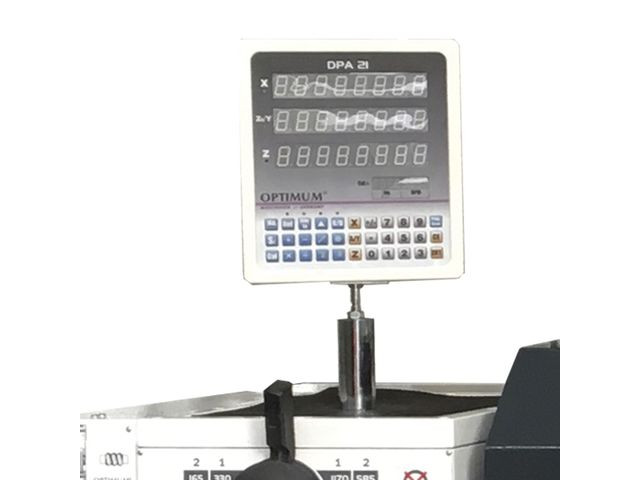

Afficheur digital DPA 21 :
- Clavier convivial étanche aux projections et équipé d’un écran antireflet
- Réduction considérable des temps d’usinage
- Haute précision de travail
- Clavier simple lecture rapide
- Règles en verre équipant les 3 axes
- Réduction du taux d’erreurs

  • Caractéristiques techniques :
- Entre pointes  : 1500 mm
- Ø usinable au-dessus du banc : 420 mm
- Ø usinable au-dessus du chariot : 250 mm
- Longueur du banc rompu : 260 mm
- Largeur de banc : 250 mm
- Vitesse de broche : 45 -1800 T/min
- Nombre de vitesses : 16
- Cône Morse de broche : CM 6
- Attachement de broche : Camlock DIN ISO 702-2 Nr 6
- Pas trapézoïdaux  : 8 - 44 21 pas
- Pas module : 0,3 à 3,5 18 pas
- Capacité max. de la tourelle : 20 x 20 mm
- Dimensions de la machine (L x l x h) : 2440 x 915 x 1600 mm
- Poids net (brut) : 1340 kg (1580 kg)

  • Options :
- Mandrin 3 mors Camlock Ø 250 mm
- Lunette fixe Ø 10 à 130 mm
- Lunette à suivre Ø 10 à 100 mm
- Lampe de travail LED
- Douille de réduction CM 6 / CM 4
- 2 pointes fixes CM 4
- Kit de pignons d’avances
- Butée avec réglage fin
- Clés de service
- Tourelle 4 positions
