Sommier de pont roulant

Description

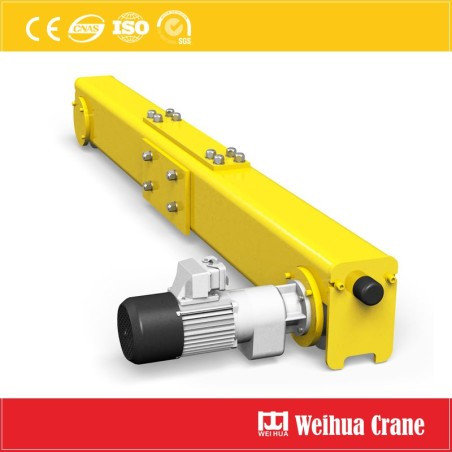

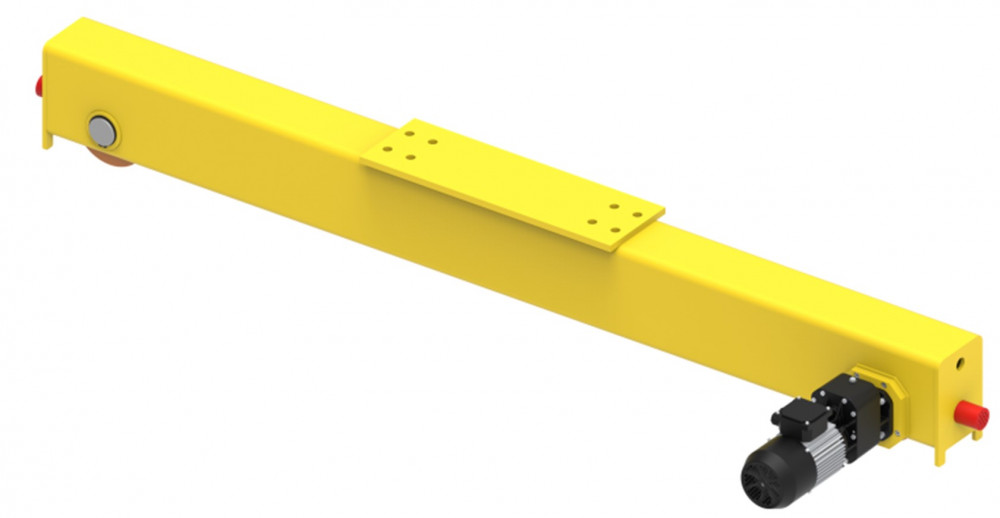

Ce sommier de pont roulant est un accessoire de levage qui vous permet de déplacer facilement vos ponts roulants.



Il s'adapte aussi bien à un pont roulant monopoutre qu'à un pont roulant bipoutre.



Le sommier est constitué de galets, d'un motoréducteur, d'un amortisseur en caoutchouc, d'un ensemble de roues motrices et libres, d'une poutre d'extrémité, d'une brosse de balayage de rail et d'autres composants.



• Caractéristiques Techniques :

- Marque : Weihua

- Modèle : au choix

- Lieu d’origine : Chine

- Certificats : ISO 9001, ISO 14001, OHSAS, 18001 GB/T

- Conception modulaire, entraînement direct ;

- Entraînement à fréquence variable, haute précision ;

- Entraînement à fréquence variable, fonctionnement stable ;

- Le sommier de petit tonnage adopte l'acier creux standard formé à froid, tandis que le sommier de grand tonnage est automatiquement soudé par des plaques d’acier ;

- Connexion standard, composants interchangeables.

 Options sélectionnables :

- Modèle:

- NEC16AS Sommier;

- NEC20AS Sommier; NEC20BS Sommier; NEC20BD Sommier;

- NEC25BS Sommier; NEC25BD Sommier;

- NEC31BD Sommier;

- NEC13CS Sommier;

- NEC15CS Sommier.

No	Code	Description	Paramètre
1	NEC20AS	NEC	NEC : le nom de la série du sommier
		20	20 : le diamètre des roues 200mm
2		A/B/C (Type des pont roulants)	A	Pont roulant monopoutre électrique du type HD
			B	Pont roulant bipoutre électrique du type NLH
			C	Pont roulant monopoutre suspendu type NLX
3		S/D (Nombre de roues propulsives)	S	Entraînement par roue unique
			D	Entraînement par deux roues
4	WB	Entraxe des roues(mm)	NEC16AS 2000,2500,3000,3500 NEC20AS 2000,2500,3000,3500 NEC20BS 3600 4000 NEC20BD 1600		NEC25BS 3600 3800 4000 NEC25BD 1600 NEC31BD 1800 NEC13CS 1000 1500 2000 NEC15CS 1000 1500 2000
5	W	Largeur de la gorge de la roue(mm)	NEC16AS 70,90 NEC20AS 70,90 NEC20BS 90 NEC20BD 90		NEC25BS 100 NEC25BD 100 NEC31BD 100 NEC13CS 22a-45b NEC15CS 32a-63c
6	B3	Longueur de la plaque de montage(mm)	NEC16AS 650 750 NEC20AS 650 750 NEC20BS 600 700 NEC20BD 700 800 NEC25BS 700 800 NEC25BD 700 800		NEC31BD 800 850 NEC13CS 390 440 490 NEC15CS 440 580 630 680
7	/	Tension et fréquence du moteur d'entraînement	A	380V~415V 50Hz
			B	440V~500V 60Hz
8	/	Vitesse de direction	A	10
			B	20
			C	30
			D	D'autre

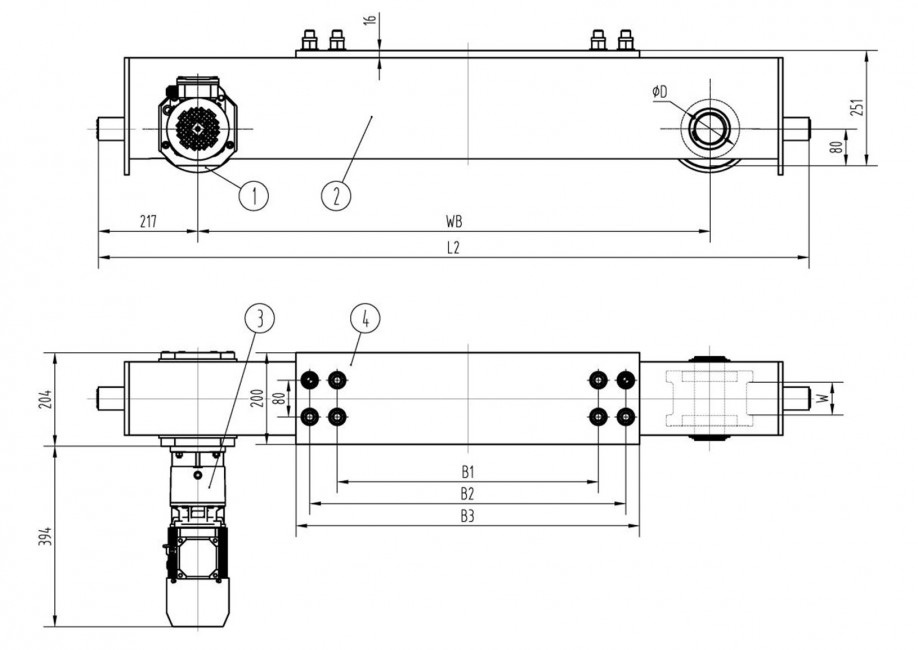

NEC16AS	D	WB	W	L2	B1	B2	B3	Poids Weight	Dimensions des ponts roulants recommandés Recommended crane type
	160	2000	70	2434	470	590	650	201	Q≤5t，S≤13.5m
		2500	70	2934	470	590	650	228	Q≤5t，13.5m＜S≤16.5m
		3000	70	3434	470	590	650	255	Q≤2t，16.5m＜S≤22.5m； 2t＜Q≤3t，16.5m＜S≤19.5m
		3000	70	3434	570	690	750	257	2t＜Q≤3t，19.5m＜S≤22.5m
		3500	70	3934	470	590	650	282	Q≤2t，22.5m＜S≤25.5m
		2000	90	2434	470	590	650	199	Q≤5t，S≤13.5m
		2500	90	2934	470	590	650	226	Q≤5t，13.5m＜S≤16.5m
		3000	90	3434	470	590	650	253	Q≤2t，16.5m＜S≤22.5m； 2t＜Q≤3t，16.5m＜S≤19.5m
		3000	90	3434	570	690	750	255	2t＜Q≤3t，19.5m＜S≤22.5m
		3500	90	3934	470	590	650	280	Q≤2t，22.5m＜S≤25.5m




Type de Sommier	Entraînement en Option
NEC16AS	0.44kw
	0.64kw
NEC20AS	0.96kw 1.3kw
NEC20BS
NEC20BD
NEC25BS	1.9kw
	1.3kw
NEC25BD	1.3kw
NEC31BD	1.9kw










---
