Séparateur magnétique

Le séparateur magnétique permet d’extraire les fragments métalliques présents dans les matériaux afin d’éviter les blocages, de protéger les équipements et de sécuriser la production. Chez Techni-Contact, nous proposons des solutions de séparation magnétique industrielle adaptées aux convoyeurs et aux circuits de produits en vrac, afin de sécuriser vos lignes et d’améliorer le traitement des matériaux.

Qu’est-ce qu’un séparateur magnétique ?

Un séparateur magnétique est un équipement utilisé dans l’industrie pour extraire les métaux ferreux présents dans un flux de matériaux. Dans une ligne de production industrielle, de petits fragments métalliques peuvent apparaître à cause de l’usure d’un équipement, d’un outil ou d’une matière première contaminée.

Placée dans le circuit de production, la séparation magnétique industrielle permet de capter automatiquement ces éléments avant qu’ils n’atteignent les machines. Les matériaux non ferreux continuent leur parcours tandis que les métaux sont retenus par le champ magnétique.

Selon la configuration des installations, plusieurs types de séparateurs peuvent être utilisés :

• séparateur magnétique à plaque installé dans les circuits de produits en vrac
• séparateur magnétique convoyeur positionné au-dessus d’une bande transporteuse
• séparateur magnétique à tambour utilisé dans certains systèmes de tri continu
• séparateur magnétique permanent fonctionnant sans alimentation électrique
• séparateur magnétique haute intensité pour des applications nécessitant une force magnétique plus importante

Quels sont les avantages d’un séparateur magnétique ?

Les avantages concrets dans une ligne de production :

• Protection des machines industrielles contre les particules métalliques
• Amélioration de la qualité des produits grâce à la séparation des métaux ferreux
• Réduction des arrêts de production liés aux fragments métalliques
• Purification des matières premières avant transformation
• Optimisation du traitement des matériaux dans l’industrie du recyclage

Notre offre de séparateurs magnétiques

Chez Techni-Contact nous vous proposons plusieurs modèles de séparateurs magnétiques :

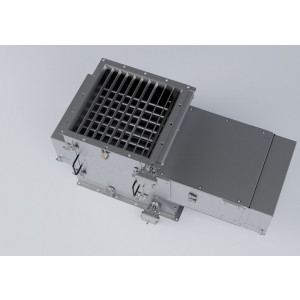

• Le séparateur magnétique pour produits en vrac - Débit 10 à 300 m3/h est conçu pour capter les métaux ferreux présents dans les circuits manipulant des matières en vrac. Les plaques magnétiques interceptent les fragments métalliques avant qu’ils n’atteignent les équipements situés plus loin dans la ligne de production.

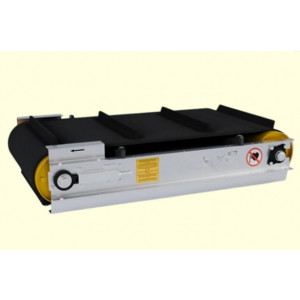

• L’Overband magnétique pour convoyeur - Ht. jusqu'à 500 mm s’installe au-dessus d’une bande transporteuse. Son aimant permanent attire automatiquement les éléments métalliques transportés avec les matériaux.

Tous nos équipements de tri et contrôle qualité disponibles

Pour compléter la séparation des métaux par un contrôle du poids des produits, nos experts Techni-Contact vous proposent également une gamme complète de trieuses pondérales. Elles permettent de vérifier automatiquement le poids des produits sur la ligne de production et d’écarter les produits non conformes. Associée à un séparateur magnétique, elle renforce le contrôle qualité des installations industrielles.

FAQ - Questions fréquentes relatives aux séparateurs magnétiques

Quelle est la différence entre un séparateur à aimants permanents et un électro-aimant ?

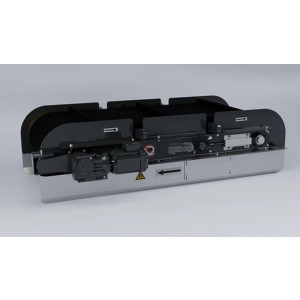

Le séparateur à aimants permanents ne nécessite aucune source d'énergie externe et offre une force d'attraction constante, ce qui en fait une solution économique et fiable. L'électro-aimant nécessite une alimentation électrique pour générer son champ magnétique ; il est plus puissant et permet de relâcher instantanément les métaux capturés en coupant le courant, facilitant ainsi le nettoyage automatisé.

Comment choisir entre un séparateur Overband et un tambour magnétique ?

L'Overband s'installe transversalement ou longitudinalement au-dessus d'un convoyeur pour extraire les métaux par le haut. Le tambour magnétique remplace généralement la poulie de tête du convoyeur ou s'insère dans une chute gravitaire. Le tambour est souvent plus efficace pour extraire de très petites particules ferreuses ou traiter des flux à gros débit où les métaux sont enfouis sous la matière.

Quels types de métaux un séparateur magnétique peut-il réellement extraire ?

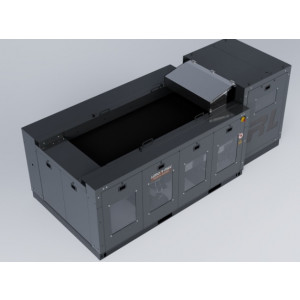

Un séparateur classique attire uniquement les métaux ferreux (fer, acier, fonte) et certains types d'inox magnétiques. Pour extraire les métaux non-ferreux comme l'aluminium, le cuivre ou le laiton, il est indispensable de compléter votre installation avec un séparateur à courants de Foucault (Eddy Current Separator).

Pourquoi privilégier les aimants au Néodyme plutôt que la Ferrite ?

Les aimants au Néodyme (Terres Rares) sont jusqu'à dix fois plus puissants que les aimants en Ferrite à volume égal. Ils sont recommandés pour capter des particules très fines ou des métaux faiblement magnétiques (inox). La Ferrite reste le standard pour l'extraction de grosses pièces ferreuses (boulons, outils) en raison de son coût inférieur et de sa grande portée de champ.

Quelle est la profondeur de champ magnétique (portée) nécessaire pour un séparateur ?

La portée du champ doit être supérieure à l'épaisseur de la couche de matériau sur votre convoyeur. Pour un fonctionnement optimal, on prévoit généralement une garde de 50 à 100 mm entre le sommet du flux de matière et la face active de l'aimant. Un sous-dimensionnement de cette portée entraînera une fuite des polluants métalliques vers vos machines en aval.

Le séparateur magnétique est-il compatible avec les normes agroalimentaires (HACCP) ?

Oui, il existe des séparateurs spécifiquement conçus pour l'agroalimentaire, fabriqués en inox 316L avec un polissage miroir pour éviter toute rétention de produit. Ces équipements sont essentiels pour garantir l'absence de contaminants métalliques dans les produits finis et répondre aux exigences des audits IFS ou BRC.

Comment entretenir un séparateur magnétique pour éviter les pertes d'efficacité ?

L'entretien dépend du mode de nettoyage :

• Modèles manuels : Nécessitent un retrait régulier des ferrailles pour éviter la saturation du champ.
• Modèles auto-nettoyants : Vérification mensuelle de l'usure de la bande, de la tension du moteur et du graissage des paliers.

Peut-on installer un séparateur magnétique en zone ATEX ?

Absolument. Pour les industries manipulant des poudres inflammables (sucre, bois, céréales), il est impératif d'utiliser des séparateurs certifiés ATEX. Ces modèles sont conçus avec des composants antistatiques et des moteurs spécifiques pour prévenir tout risque d'étincelle ou d'explosion lors du process de tri.

Quel est l'impact de la vitesse du convoyeur sur le tri magnétique ?

La vitesse du flux influence directement la capacité de capture. Si le tapis avance trop vite (généralement au-delà de 2,5 m/s), la force d'inertie du métal peut être supérieure à la force d'attraction magnétique. Il est alors nécessaire de réduire la hauteur de suspension ou d'augmenter la puissance de l'aimant.

Quel est le retour sur investissement (ROI) d'un séparateur magnétique industriel ?

Le ROI se mesure principalement par la protection des équipements critiques (broyeurs, presses, extrudeuses) dont la casse suite à l'ingestion d'un morceau de métal peut coûter des dizaines de milliers d'euros en réparations et arrêts de production. La valorisation des métaux ferreux récupérés permet également de générer un revenu complémentaire non négligeable.
