Convoyeur spirale

Le convoyeur spirale industriel permet de transporter des produits entre différents niveaux sans mobiliser une grande surface au sol. Cette solution de transport vertical est particulièrement adaptée aux environnements industriels où l’espace est limité.

Chez Techni-Contact, nos convoyeurs hélicoïdaux industriels sont conçus pour optimiser les flux logistiques et améliorer l’organisation des lignes de production.

Qu’est-ce qu’un convoyeur spirale ?

Un convoyeur spirale, également appelé convoyeur hélicoïdal, est un système de transport vertical qui permet d’élever ou d’abaisser des produits sur plusieurs niveaux grâce à un mouvement en spirale. Il s’intègre facilement dans les lignes de production existantes.

Ce type de convoyeur vertical en spirale est particulièrement utilisé dans les environnements industriels nécessitant une circulation fluide entre différents étages ou zones de production.

Nos convoyeurs spirales s’adressent notamment aux :

• Industries agroalimentaires pour le transport vertical des produits
• Lignes de production industrielles nécessitant une élévation compacte
• Plateformes logistiques pour l’optimisation des flux
• Industries manufacturières pour la gestion des niveaux de production

Quels sont les avantages d’un convoyeur spirale ?

Le convoyeur hélicoïdal industriel offre plusieurs avantages pour les environnements de production :

• Gain de place important grâce à une structure verticale compacte
• Transport continu des produits entre différents niveaux
• Optimisation des flux logistiques dans les lignes de production
• Adaptation aux environnements industriels et agroalimentaires
• Amélioration de l’organisation des zones de production

Notre offre de convoyeurs spirales

Techni-Contact vous propose plusieurs modèles de convoyeurs spirales industriels :

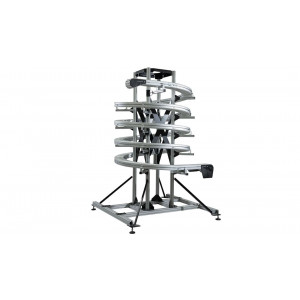

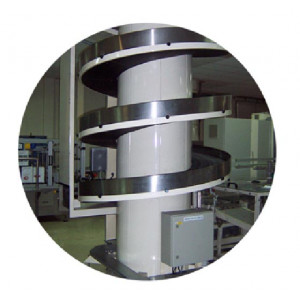

• Le convoyeur spirale 4 niveaux propose une largeur de convoyage de 85, 180 ou 260 mm. Il permet de transporter les produits sur plusieurs niveaux tout en optimisant l’espace disponible.

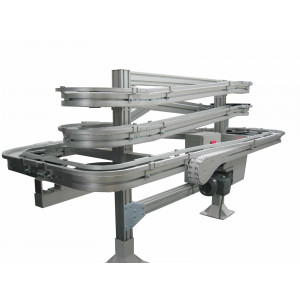

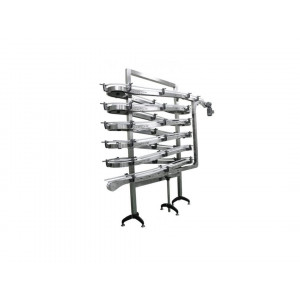

• Le convoyeur spirale à chaîne offre une longueur de 23 à 76 mètres avec une largeur de 65 à 150 mm. Il est adapté aux lignes de production nécessitant un transport vertical continu.

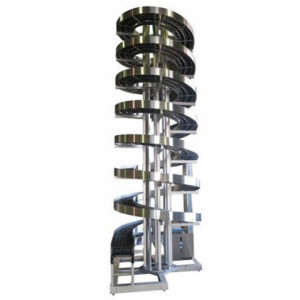

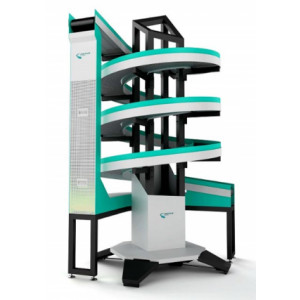

• Le convoyeur spirale à bande dispose d’une largeur de tapis de 400 ou 600 mm avec une vitesse pouvant atteindre 60 m/min. Il convient aux flux industriels nécessitant un transport rapide et continu.

Tous nos convoyeurs industriels

Pour compléter votre installation, nos experts Techni-Contact vous proposent également :

• Convoyeurs à bande pour le transport horizontal des produits
• Convoyeurs à rouleaux pour la manutention logistique
• Convoyeurs aériens pour le transport suspendu des charges

FAQ – Questions fréquentes relatives aux convoyeurs spirales

Comment la spirale du convoyeur gère-t-elle le flux continu par rapport à un ascenseur classique ?

La force absolue d'un convoyeur en spirale réside dans sa continuité. Contrairement à un élévateur vertical pas-à-pas (qui doit charger un colis, monter, décharger, puis redescendre à vide), la spirale ne s'arrête jamais. Les produits s'engagent sur la spire les uns derrière les autres, formant un train ininterrompu de marchandises. Ce flux laminaire permet d'absorber des cadences faramineuses (parfois plus de 3000 cartons par heure), supprimant totalement les goulots d'étranglement entre vos différentes machines de conditionnement.

Convoyeur hélicoïdal à bande modulaire ou chaîne à écailles : comment comparer les surfaces porteuses ?

La largeur et le poids de vos produits déterminent la technologie de la surface de transport :

• La bande modulaire (largeur 400 à 800 mm) : Composée de larges lattes en plastique imbriquées. C'est le standard pour la logistique e-commerce et les gros cartons. Elle offre une large surface d'appui.
• La chaîne à écailles (largeur 65 à 260 mm) : Plus étroite et articulée comme une colonne vertébrale. Elle est idéale pour l'industrie agroalimentaire ou la pharmacie nécessitant de longs parcours sur de petits rayons.

Comment le convoyeur spirale compense-t-il la force centrifuge dans les courbes ?

Lorsqu'un produit monte à 60 mètres par minute en tournant constamment, la force centrifuge le pousse inévitablement vers l'extérieur de la piste. Pour éviter que les colis ne frottent contre les rambardes (ce qui abîmerait les cartons et ferait forcer le moteur), l'ingénierie de la spirale intègre souvent un léger "dévers". La piste est imperceptiblement inclinée vers le centre de la tour (comme un vélodrome). Couplée à des roulements de précision sous la chaîne, cette géométrie maintient les produits parfaitement centrés tout au long de leur ascension.

Élévation ou descente : quelles différences mécaniques sur la motorisation du convoyeur en spirale ?

Le sens du flux modifie totalement les contraintes physiques exercées sur le moteur et la chaîne :

• La spirale ascendante (Élévation) : Le moteur est toujours placé tout en haut de la tour (à la sortie) pour "tirer" la chaîne chargée. Il doit vaincre à la fois la gravité et le poids de tous les produits.
• La spirale descendante : Le moteur est placé en bas. La gravité fait l'essentiel du travail. Le rôle du motoréducteur est surtout de freiner et de retenir la charge pour éviter que les colis ne s'écrasent.

Est-il possible d'avoir plusieurs points d'entrée sur une même tour de mon convoyeur en spirale (Multi-niveaux) ?

C'est l'une des fonctionnalités les plus avancées pour les centres de distribution à étages (mezzanines). Il est tout à fait possible de concevoir une spirale d'induction multi-niveaux. Par exemple, une tour unique de 10 mètres de haut peut récolter les colis préparés au 1er, 2ème et 3ème étage, pour les descendre tous vers le rez-de-chaussée. Cela nécessite une synchronisation logicielle (WCS) et l'ajout de convoyeurs d'insertion tangentiels très précis, pour s'assurer qu'un colis entrant à l'étage 2 ne percute pas un colis venant déjà de l'étage 3.

Convoyeur spirale avec lattes lisses ou inserts haute friction : quel revêtement pour vos emballages ?

L'angle d'inclinaison de la rampe impose parfois d'adapter l'adhérence de la bande :

• Les lattes lisses : Parfaites pour les inclinaisons standards (jusqu'à 9 ou 10 degrés) et les charges stables. Elles permettent un glissement doux si un produit est retenu en sortie.
• Les inserts haute friction (Grip) : De petits plots en caoutchouc sont moulés sur les lattes plastiques. Ils sont indispensables pour franchir une forte pente (15 degrés) ou transporter des bacs plastiques lisses.

Comment définir le diamètre extérieur minimal de mon convoyeur hélicoïdal ?

Le gain de place est votre priorité, mais la compacité a des limites physiques. Le diamètre extérieur de votre spirale n'est pas dicté par vos murs, mais par votre plus grand produit. Lors d'un virage, un objet long rectangulaire forme une corde : ses extrémités se rapprochent des bords intérieurs et extérieurs de la piste. Plus le produit est long, plus le rayon de la courbure doit être large pour qu'il puisse tourner sans s'encastrer dans les garde-corps. Votre fournisseur calcule ce diamètre de sécurité à partir de la diagonale maximale de vos cartons.

Acier peint, Aluminium ou Inox : comment comparer les châssis pour un convoyeur en spirale ?

L'environnement de votre usine dicte la robustesse et les matériaux de la structure porteuse :

• L'Acier peint (Époxy) : La solution standard et économique. Convient pour 80 % des applications (logistique, emballage sec) dans des entrepôts à température ambiante.
• L'Aluminium extrudé : Offre un excellent compromis légèreté/résistance. Modulable, il est souvent utilisé pour les spirales très compactes et les charges légères.
• L'Acier Inoxydable (Inox 304L/316L) : Incontournable et obligatoire en agroalimentaire (viande, fromagerie) ou pharmacie. Il résiste aux nettoyages intensifs et détergents sans rouiller.

Comment un convoyeur spirale gère-t-il l'usure et la tension de la chaîne au fil du temps ?

Une chaîne de plusieurs dizaines de mètres qui tourne sous tension 24h/24 finit inexorablement par s'allonger légèrement au cours de ses premières semaines d'exploitation (le rodage). Pour éviter que la chaîne ne "flotte", ne déraille ou ne frotte de manière bruyante, les spirales industrielles modernes sont équipées d'un système de tension automatique. Placé en bas de la tour, un mécanisme à ressorts ou un vérin pneumatique tire en permanence sur le tambour de renvoi, compensant l'allongement de la chaîne sans nécessiter l'intervention quotidienne d'un technicien de maintenance.

Convoyeur à spirale dynamique ou spirale d'accumulation : quel comportement de flux choisir ?

Selon l'emplacement de la tour sur votre ligne, la gestion des arrêts diverge fortement :

• La spirale dynamique (Transport) : Les produits doivent entrer et sortir en continu. Si la machine aval s'arrête, la spirale doit s'arrêter instantanément sous peine de créer un carambolage.
• La spirale d'accumulation (Buffer) : Souvent plus large, elle fonctionne comme un tampon. Si la machine aval tombe en panne 3 minutes, la spirale continue de tourner et accumule les produits de la machine amont.
