Portique de levage

Qu’est-ce qu’un portique de levage ?

Le portique de levage est un équipement industriel conçu pour soulever et déplacer des charges lourdes. Il fonctionne grâce à un mécanisme de poulies et de câbles, actionné manuellement ou par moteur. Cet outil est indispensable dans de nombreux secteurs tels que la construction, la logistique et la fabrication, servant à manutentionner des matériaux divers. Les principaux utilisateurs sont les opérateurs de manutention et les techniciens de maintenance, qui l’utilisent pour positionner des éléments avec précision et sécurité. Son usage facilite ainsi les processus de travail, rendant les tâches de levage plus simples et sûres.

Le fonctionnement du portique de levage

Le portique de levage opère à l'aide de mécanismes sophistiqués, permettant le levage et le déplacement sécurisé de charges conséquentes. Ce dispositif se compose principalement d'une structure portante, souvent métallique, équipée de poulies et de câbles ou de chaînes, reliés à un palan.

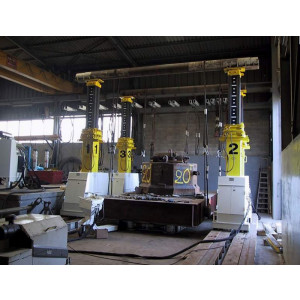

Le fonctionnement s'articule autour de l'actionnement du palan, qui peut être manuel, électrique ou hydraulique, selon les modèles.

Les applications des portiques de levage

Construction : Pour le déplacement de matériaux de construction, tels que poutres et blocs de béton, ainsi que l’assemblage et montage de structures préfabriquées.

Industrie Manufacturière : Pour la manipulation de pièces volumineuses, comme l’installation de moteurs dans l'industrie automobile, et pour le positionnement précis de composants lors des processus d'assemblage.

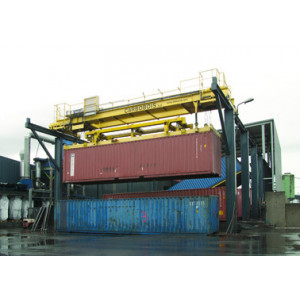

Entrepôts et Logistique : Chargement et déchargement de marchandises, facilitant le transfert de conteneurs. Et organisation et déplacement de stocks lourds.

Chantiers Navals : Levage de sections de navires et autres composants maritimes lors de la construction navale. Et manutention de matériel et d'équipements maritimes.

Ateliers de Réparation : Pour le déplacement et l’installation de pièces de machines lourdes, ainsi que les réparations et la maintenance de machinerie industrielle.

Les différents types de portiques de levage

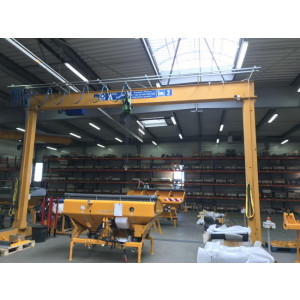

Portique de Levage Fixe : Utilisé pour des opérations de levage à un emplacement constant.

Exemple : Levage de marchandises dans un entrepôt fixe.

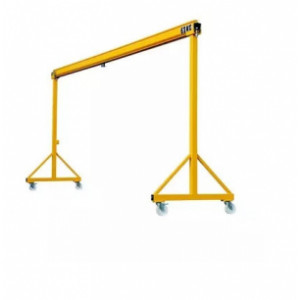

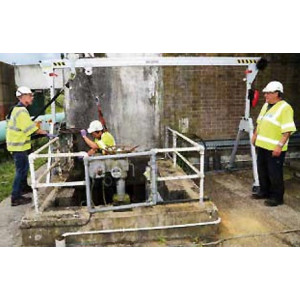

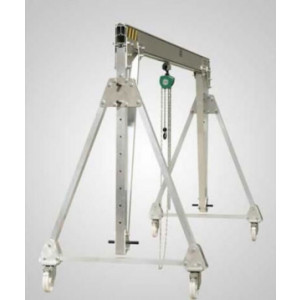

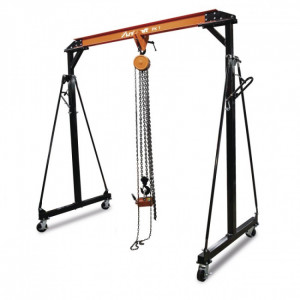

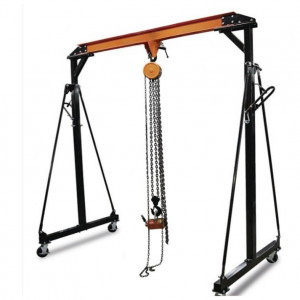

Portique de Levage Mobile : Facilement déplaçable pour des tâches de levage variées.

Exemple : Déplacement de blocs de béton sur un chantier de construction.

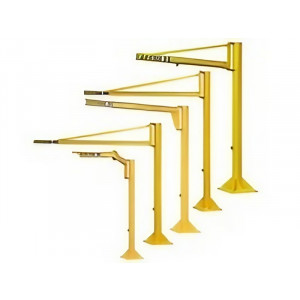

Portique de Levage à Flèche : Doté d’une flèche inclinée, adapté pour lever des charges à différentes hauteurs.

Exemple : Installation de panneaux solaires à différentes inclinaisons.

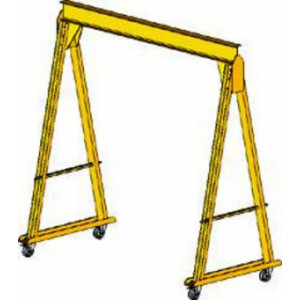

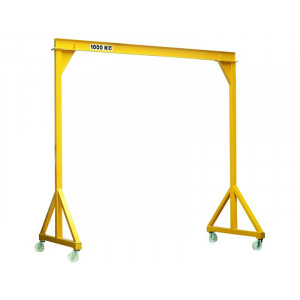

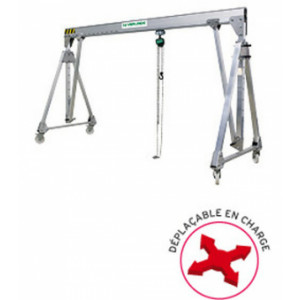

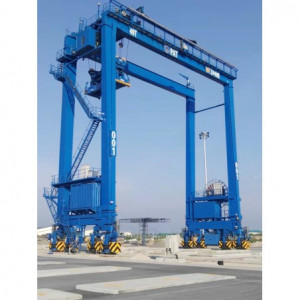

Portique de Levage sur Roues : Mobile grâce à des roues, adapté pour des déplacements horizontaux.

Exemple : Transfert de palettes de produits finis dans une usine de fabrication.

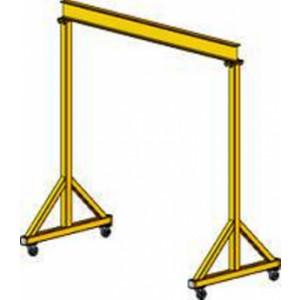

Portique de Levage Pliable : Compact et pliable, idéal pour des espaces restreints.

Exemple : Levage de moteurs dans un atelier mécanique avec espace limité.

La capacité de charge maximale des portiques de levage

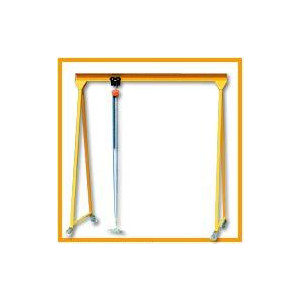

Petits Portiques : Peuvent lever jusqu'à 20 tonnes.

Exemple : Un portique mobile dans un atelier peut lever des moteurs ou d'autres composants automobiles.

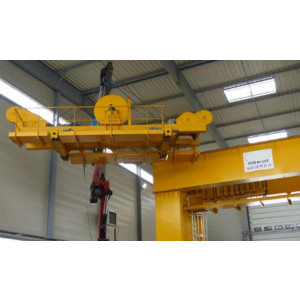

Portiques Industriels : Conçus pour des charges plus lourdes, allant de 20 à 100 tonnes.

Exemple : Dans l'industrie de la construction, ils sont utilisés pour lever des poutres d'acier ou des éléments préfabriqués de bâtiments.

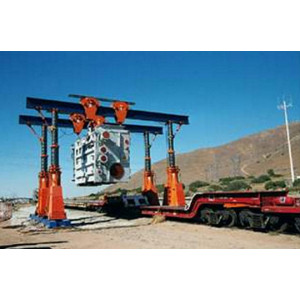

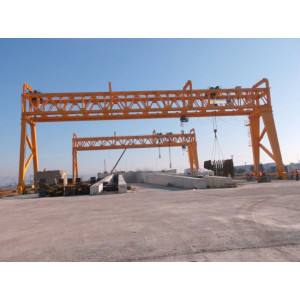

Portiques de Grands Chantiers : Certains portiques spéciaux peuvent lever plusieurs centaines de tonnes.

Exemple : Sur les chantiers navals, ils peuvent être employés pour manœuvrer des sections entières de navires.

Portiques sur Mesure : Certains sont spécialement conçus pour des besoins particuliers et peuvent avoir des capacités de charge très spécifiques.

Exemple : Un portique sur mesure dans une usine aérospatiale peut être conçu pour lever des sections d’aéronefs avec précision.

Les avantages des portiques de levage

Polyvalence et Adaptabilité : Adaptés à une variété de tâches et environnements.

Exemple : Un portique mobile peut être déplacé sur différents sites de travail, comme les chantiers de construction et les ateliers mécaniques.

Capacité de Levage Élevée : Capacité à lever et manœuvrer des charges lourdes en toute sécurité.

Optimisation de l’Espace : Structure permettant de maximiser l’espace de travail.

Exemple : Les portiques pliables peuvent être repliés après utilisation, libérant de l'espace dans les zones de travail restreintes.

Précision : Contrôle précis des mouvements pour un positionnement exact des charges.

Exemple : Dans l'industrie manufacturière, ils permettent de positionner des composants avec précision, facilitant l'assemblage.

Réduction de la Main-d’œuvre : Automatisation des tâches de levage, réduisant le besoin de main-d'œuvre.

Exemple : Dans les entrepôts logistiques, leur utilisation permet de diminuer le nombre d'opérateurs nécessaires pour le chargement et le déchargement de marchandises.

Les critères de choix pour un portique de levage

Définir les Besoins de Levage : Déterminer le poids maximum des objets à lever.

Exemple : Pour lever des moteurs automobiles, un portique avec une capacité suffisante est nécessaire.

Évaluer l’Espace Disponible : Prendre en compte l'espace disponible pour installer et opérer le portique.

Exemple : Dans un atelier restreint, un portique pliable peut être plus adapté.

Considérer la Mobilité : Déterminer si le portique doit être fixe ou mobile.

Exemple : Un portique sur roues peut être préférable sur un chantier de construction pour faciliter les déplacements.

Vérifier la Réglementation et Normes : Assurer que le portique respecte les normes de sécurité et de qualité.

Exemple : Vérifier les certifications et les normes ISO pour garantir la sécurité des opérations de levage.

Analyser le Budget : Comparer les prix et les fonctionnalités pour trouver le meilleur rapport qualité-prix.

Les accessoires couramment utilisés avec un portique de levage

Élingues : Souvent en câble métallique, chaîne ou textile, elles sont utilisées pour attacher la charge au crochet du portique.

Crochets de Levage : Ils permettent d'accrocher les charges de manière sécurisée.

Exemple : Un crochet de levage avec un dispositif de verrouillage prévient les décrochages accidentels de la charge.

Palans : Les palans, manuels ou électriques, servent à hisser les charges.

Exemple : Un palan électrique peut lever des charges lourdes à une hauteur significative avec une simple pression sur un bouton.

Pinces de Levage : Elles sont utilisées pour saisir et lever des charges spécifiques.

Exemple : Une pince de levage pour tôles peut lever des feuilles d’acier horizontalement ou verticalement.

Câbles de Levage : Ils servent à relier les éléments de levage entre eux ou à la charge.

Exemple : Un câble en acier inoxydable résistant à la corrosion est idéal pour les environnements difficiles.

Radiocommandes : Permettent une manœuvre à distance des portiques de levage.

Exemple : Une radiocommande offre à l’opérateur une meilleure vue de la charge et de l'environnement de travail, augmentant ainsi la sécurité.

Le prix des portiques de levage

Capacité de Charge : Les portiques ayant une plus grande capacité de charge sont plus coûteux.

Exemple : Un portique capable de lever 20 tonnes coûte significativement plus cher qu'un modèle de 5 tonnes.

Mobilité : Les portiques mobiles ont des prix différents de ceux des modèles fixes, selon leur degré de mobilité et de flexibilité.

Exemple : Un portique sur roues avec des systèmes de guidage avancés est plus onéreux qu'un portique fixe.

Fonctionnalités Supplémentaires : Les fonctionnalités additionnelles comme les systèmes automatisés et les accessoires augmentent le prix.

Exemple : Un portique équipé d'un système de commande à distance et de capteurs de sécurité a un coût supérieur.

Fournisseur et Marque : Le choix du fournisseur et de la marque influence le coût final.

Installation et Maintenance : Les coûts liés à l'installation et à la maintenance doivent également être considérés.

Le guide d’installation d’un portique de levage

Préparation du Site : Assurer que le sol est stable et capable de supporter le poids du portique et de la charge.

Exemple : Utilisation de plaques de répartition de charge sur un sol meuble pour assurer la stabilité.

Assemblage des Composants : Assembler les différentes pièces selon le manuel du fabricant.

Exemple : Fixation des poutres horizontales aux pieds verticaux en utilisant des boulons de haute résistance.

Vérification des Équipements : Examiner tous les composants pour s'assurer qu'ils sont en bon état et bien fixés.

Exemple : Contrôle des câbles et des poulies pour détecter d'éventuels signes d'usure.

Installation du Système de Levage : Installer le palan ou le treuil au centre de la poutre transversale.

Exemple : Réglage du palan à chaîne pour assurer un levage et une descente en douceur des charges.

Tests et Vérifications : Réaliser des tests de fonctionnement avec et sans charge pour vérifier le bon fonctionnement.

La sécurisation de l’utilisation des portiques de levage

Formation et Qualification : Il est vital que les opérateurs soient correctement formés et qualifiés.

Exemple : Une formation certifiée enseigne les procédures correctes de levage et de manutention des charges.

Inspections Régulières : Des inspections régulières garantissent que le matériel est en bon état.

Respect des Capacités de Charge : Ne jamais dépasser la capacité de charge maximale spécifiée.

Exemple : Si la capacité maximale est de 10 tonnes, lever une charge de 11 tonnes peut entraîner des risques inacceptables.

Zone de Travail Sécurisée : Délimiter et sécuriser la zone autour du portique pour éviter l’accès non autorisé.

Exemple : L’utilisation de barrières et de signalisations peut empêcher les personnes non autorisées d’entrer dans la zone de levage.

Utilisation d’Équipements de Protection : Les opérateurs doivent porter des équipements de protection individuelle, tels que des casques et des chaussures de sécurité pour protéger contre les chutes d’objets.

Planification du Levage : Une planification minutieuse des opérations de levage est cruciale.

Exemple : Définir les itinéraires de levage et positionner correctement le portique minimise les risques de basculement.

Les normes et les règles d’utilisation des portiques de levage

Normes de Conception et de Fabrication : Les portiques doivent être conformes aux normes françaises et européennes (comme la norme NF EN 15011) concernant la conception, la fabrication et les essais.

Exemple : Un portique doit subir des tests de charge et être muni de plaques d’identité et de performance avant sa mise en service.

Formation et Habilitation : Les opérateurs doivent être formés et habilités pour manipuler les portiques de levage, selon le décret 98-1084 du 2 décembre 1998.

Vérifications et Maintenance : Des vérifications régulières, annuelles et quinquennales, sont obligatoires, conformément à l’article R. 4323-23 du Code du travail.

Utilisation Sécurisée : Des protocoles stricts de sécurité doivent être suivis lors de l'utilisation des portiques pour éviter les accidents.

Exemple : Le port de protections individuelles et le respect des zones délimitées sont essentiels lors de l’opération des portiques.

Documentation : Les manuels d'utilisation et les registres de maintenance doivent être conservés et mis à disposition par l'employeur.

Exemple : Ces documents doivent inclure les résultats des vérifications, les interventions de maintenance, et les incidents éventuels.

Les dangers de l’utilisation des portiques de levage

Chute de Charge : La charge peut tomber en raison d'une fixation inappropriée ou d'une surcharge.

Prévention : Utiliser des élingues de qualité et s'assurer de la bonne fixation de la charge.

Renversement du Portique : Le portique peut se renverser s'il est instable ou surchargé.

Prévention : Respecter la capacité de charge maximale et veiller à l'équilibre de la charge.

Collision : Collision avec des structures environnantes ou des personnes.

Prévention : Délivrer une formation appropriée et délimiter la zone d'opération.

Blessures par Écrasement : Les utilisateurs peuvent être écrasés par le portique ou la charge.

Prévention : Former les opérateurs et établir des procédures d'urgence claires.

Incidents Mécaniques ou Électriques : Panne des composants mécaniques ou électriques.

Prévention : Effectuer des maintenances et inspections régulières.

Les conseils d’entretien pour portiques de levage

Inspection Régulière : Inspectez visuellement le portique chaque jour avant utilisation.

Exemple : Vérifier l'absence de fissures, de déformations, et de corrosion sur les composants structurels.

Lubrification : Lubrifier régulièrement les pièces mobiles pour prévenir l'usure.

Exemple : Appliquer de la graisse sur les roulements à billes chaque mois.

Vérification des Fixations : Assurer que toutes les fixations sont bien serrées.

Examen des Élingues et Accessoires de Levage : Examiner les élingues, crochets, et autres accessoires avant chaque levage.

Exemple : Inspecter les élingues pour détecter tout signe d'usure, de coupures, ou de déformations.

Maintenance Préventive : Planifier des maintenances préventives régulières selon les recommandations du fabricant.

Exemple : Réaliser un entretien complet tous les 6 mois incluant le remplacement des pièces usées.

Formation des Opérateurs : Former les opérateurs à l'utilisation correcte et à l'entretien de base du portique de levage.

Exemple : Organiser des sessions de formation sur la lubrification et l'inspection visuelle.
