Rampe mobile de formation CACES - Capacité statique : 8 t - Longueur du plan incliné : 9500 mm - Hauteur de levée réglable : 1000 à 1500 mm

Former sur des chariots élévateurs, des gerbeurs et des transpalettes avec une même rampe demande une surface adaptée aux pneumatiques comme aux galets.

La rampe mobile AZ RAMP STAR OTC Cat.1 associe un long plan incliné à deux zones de roulement : la tôle facilite le passage des gerbeurs et transpalettes électriques en limitant les frottements et le bruit, tandis que le caillebotis cranté favorise l’accroche des chariots élévateurs.


Points forts

• Capacité statique de 8 t : une donnée claire pour sélectionner les matériels admis lors des exercices.
• Plan incliné de 9 500 mm : une longue zone de circulation pour travailler la conduite en pente.
• Roulement mixte : une surface différenciée pour les galets et les pneumatiques.
• Hauteur de levée réglable de 1 000 à 1 500 mm : une adaptation à la configuration de la zone d’exercice.

Usages recommandés

• Exercices de montée et de descente avec chariot élévateur à 3 ou 4 roues.
• Circulation en pente avec gerbeur électrique.
• Passage de transpalettes électriques sur la zone en tôle.
• Entraînement aux manœuvres d’approche d’une plateforme.
• Mise en situation lors de formations ou d’évaluations à la conduite.

Une surface adaptée à plusieurs engins

Dans un centre de formation, les exercices peuvent s’enchaîner avec des matériels dont les organes de roulement diffèrent.

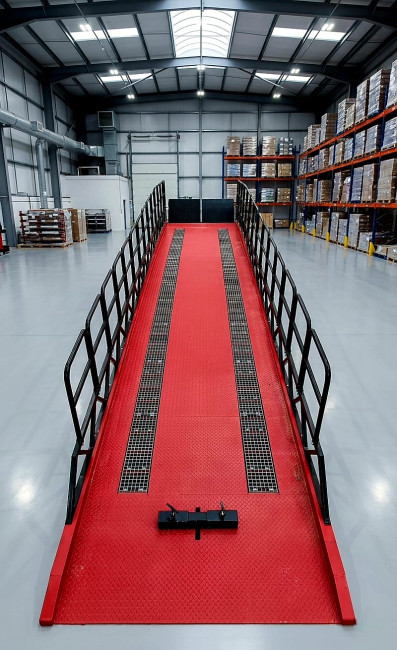

La AZ RAMP STAR OTC Cat.1 combine une tôle larmée à revêtement antidérapant et un caillebotis cranté galvanisé à chaud, de maille 38 × 34 mm.
La partie en tôle facilite le roulement des galets des gerbeurs et transpalettes électriques.
Par rapport à une surface entièrement en caillebotis, cette conception vise à réduire leurs frottements et le bruit au passage. La double longueur de caillebotis favorise, quant à elle, l’accroche des pneumatiques des chariots élévateurs.

Dimensions et réglages d’implantation

La rampe présente une capacité statique de 8 t, une largeur utile de 1 900 mm pour 2 300 mm hors tout, et une longueur totale de 12 500 mm.
Son plan incliné mesure 9 500 mm ; il débouche sur une plateforme horizontale de 965 mm équipée de lèvres basculantes de 750 mm.
La hauteur de levée se règle de 1 000 à 1 500 mm, avec une plage de nivelage annoncée de 950 à 1 550 mm.
Ces valeurs permettent au responsable technique d’étudier l’implantation de la rampe et son raccordement à la configuration prévue.

Équipements de maintien et de protection

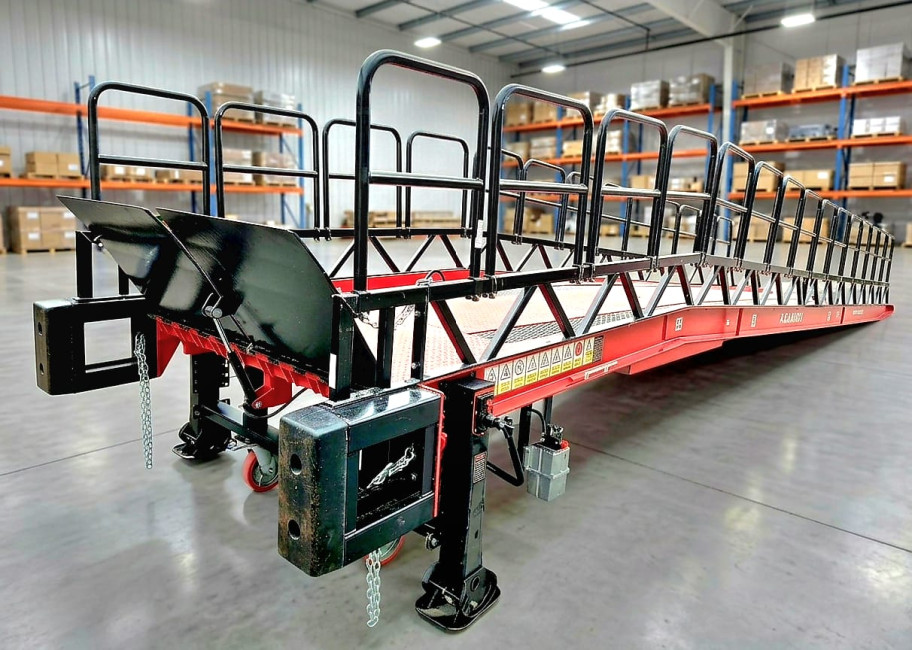

L’ensemble repose sur 4 pieds à têtes adaptives et présente une tare de 3 420 kg.
Il comprend des rambardes de sécurité démontables de 1 100 mm de haut, une zone de refuge de 500 mm avec butoirs de quai et 2 chaînes d’arrimage incluses.
La documentation produit mentionne les recommandations R.489 catégories 1A, 1B, 3 et 5 et R.485 catégories 1 et 2, ainsi que les références ED 6059 et NF E 85-015 pour les rambardes.
Les recommandations R.489 et R.485 distinguent notamment les chariots à conducteur porté des gerbeurs à conducteur accompagnant ; l’adéquation de chaque exercice reste à vérifier selon l’engin utilisé et l’installation retenue.

À qui s’adresse ce produit ?

• Centres de formation CACES : organiser des exercices avec plusieurs types de chariots sur une rampe mobile.
• Organismes d’évaluation : disposer d’une configuration permettant de préparer des mises en situation de conduite.
• Responsables techniques et prévention : sélectionner une rampe à partir de dimensions, de plages de réglage et d’équipements identifiés.
