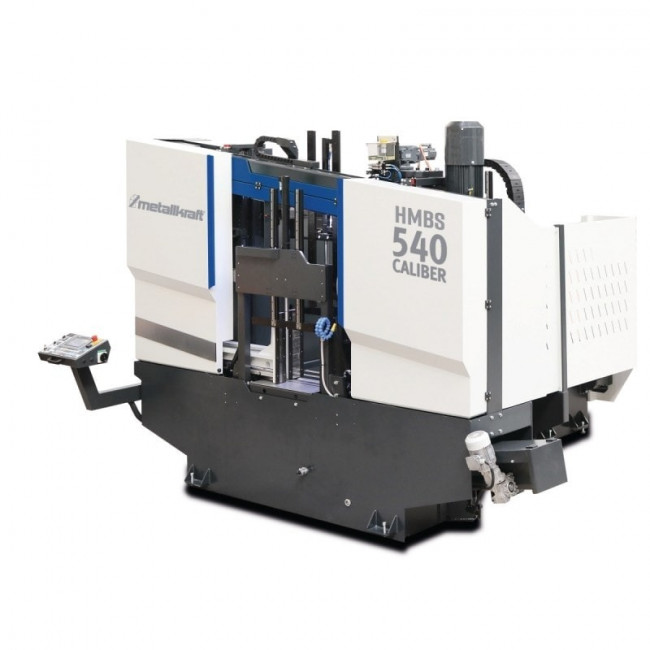

La scie à ruban automatique avec commande et convoyeur est un équipement industriel hautement performant conçu pour la découpe précise et efficace de divers matériaux.
Elle est particulièrement adaptée aux environnements de production où la rapidité, la précision et la fiabilité sont essentielles.
Les utilisateurs cibles de cette machine comprennent les industries manufacturières, les ateliers de fabrication et les centres de production nécessitant une découpe automatisée de haute qualité.
-
Caractéristiques générales :
- Scie à ruban à deux colonnes pour le sciage de profilés et de profilés pleins
- Avance du matériau de 2000 mm de série
- Corps de machine robuste réduisant les vibrations pour une performance de sciage maximale.
- Vitesse de coupe réglable en continu de 15 à 150 m/min.

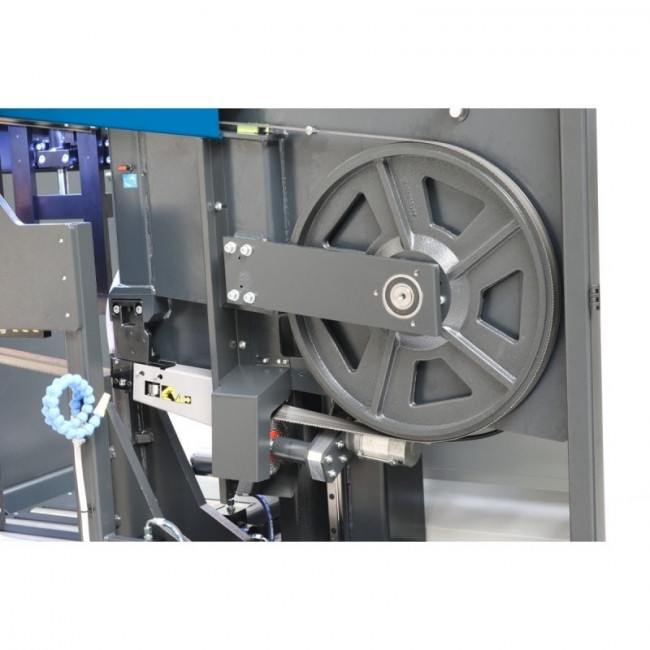

- L'entraînement de la lame se fait par un engrenage conique, un moteur asynchrone et un convertisseur de fréquence.

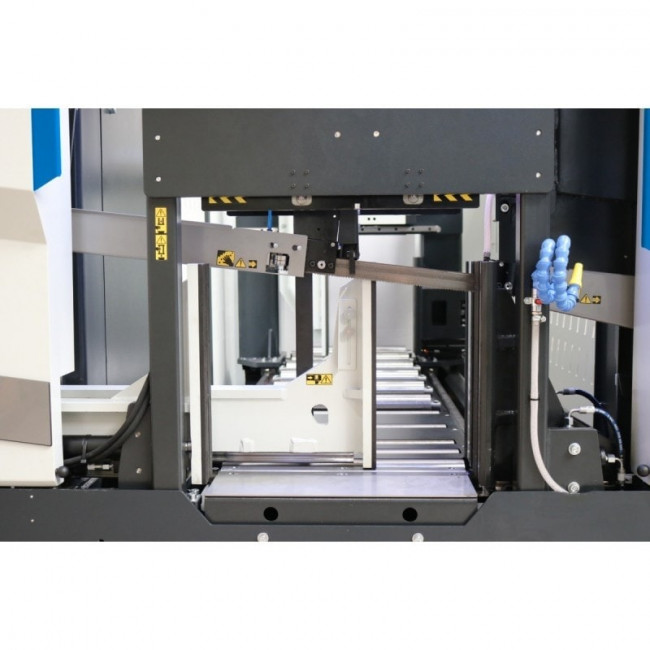

- Tension du matériau devant et derrière la coupe grâce à un étau en deux parties.
- Réglage de la pression du serrage hydraulique de l'étau par une soupape de commande avec manomètre.
- Lame inclinée à 7° pour améliorer les performances de découpe et allonger la durée de vie.
- Le guide-lame avant se déplace automatiquement en parallèle avec le mors mobile de l'étau.
- Zone de travail avec lampe LED
- Brosse à copeaux à entraînement électrique
- Refroidissement par émulsion avec distribution du liquide de refroidissement au travers des guide-lames dans la rainure de découpe.

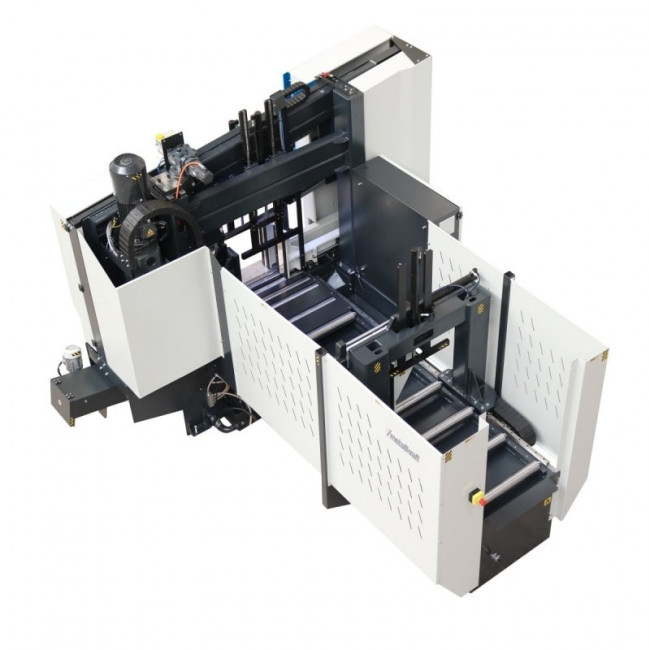

- Avec avance automatique de la matière : l'avance à régulation de fréquence s'effectue via une broche rotative ; un capteur optique détecte lorsqu'il n'y a plus de matériau et met l'avance de la matière en pause.
- Avec convoyeur de copeaux et bac à copeaux de série
- Moteur plus puissant en option

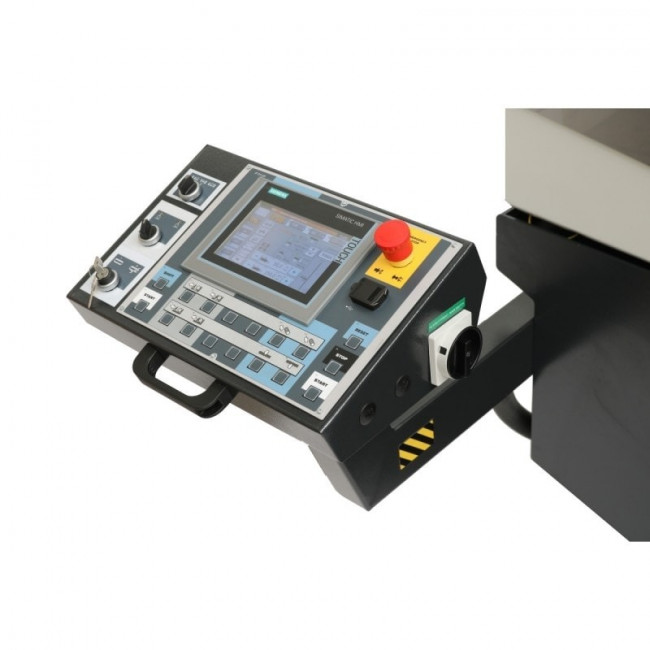

- Commande Siemens S7-1500 avec un grand nombre de fonctions et une utilisation via un grand écran tactile de 7 pouces
- Mouvement de coupe par vis à billes et servomoteur
- Avec système ARP : contrôle automatique de la vitesse d’avance de coupe en fonction de la section du matériau ou de la vitesse
Accessoires de série :
- Siemens S 7 - 1500 avec écran tactile 7"
- Pompe de refroidissement
- Contrôle de la tension de lame : Tension hydraulique de la lame
- Contrôle de l'avance de lame : ARP
- Avance de la scie : Broche rotative et servomoteur
- Course de retour de la scie : Broche rotative et servomoteur
- Panneau de commande : Orientable
- Brosse à copeaux : Entraînement électrique
- Étau : Séparé en deux en amont et en aval de la coupe / réglage hydraulique de la pression.
- Éclairage du lieu de travail : LED
- Convoyeur à copeaux
- Bac à copeaux
- Convoyeur à rouleaux d'alimentation : 2000 mm
-
Caractéristiques techniques :
Données électriques
-
Puissance moteur
-
5.5 kW
-
Alimentation
-
400 V
-
Fréquence
-
50 Hz
-
Puissance système hydraulique
-
0.75 kW
Données de la machine
-
Vitesse de coupe
-
15 - 150 m/min.
-
Vitesse
-
Infinitely adjustable
-
Longueur de la lame
-
6200 mm
-
Largeur de la lame
-
41 mm
-
Angle de coupe
-
7 °
-
Épaisseur de la lame
-
1.3 mm
Caractéristiques d'usinage
-
Longueur d'avance max. pour 1 x unité d'avance
-
2000 mm
-
Longueur d'avance maximale
-
19999 mm
-
Avance minimale du matériau
-
3 mm
-
Longueur de coupe minimale
-
15 mm
-
Diamètre du matériau min.
-
10 mm
-
Longueur résiduelle de la pièce automatique
-
200 mm
-
Vitesse d'avance du matériau
-
6 m/min.
-
Longueur résiduelle min. de pièce
-
40 mm
Dimensions et poids
-
Longueur
-
4300 mm
-
Largeur
-
3290 mm
-
Hauteur de table de travail
-
800 mm
-
Poids net
-
5150 kg
