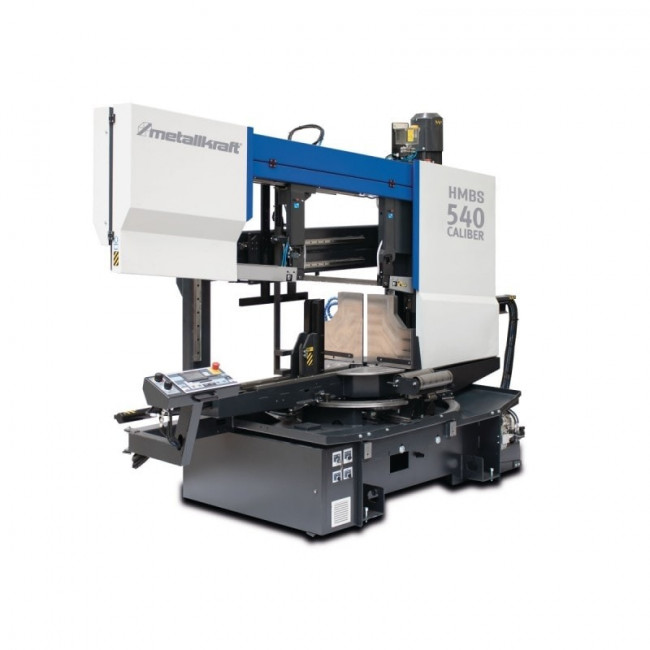

Scie à deux colonnes horizontale

Description

Cette scie à deux colonnes horizontale est un équipement semi-automatique conçu pour des coupes d'onglet de +60° à -60°.



Elle s'adresse aux professionnels de la métallurgie et de la construction qui exigent précision et efficacité.



• Caractéristiques générales :

- Scie à ruban à deux colonnes horizontale pour le sciage de profilés et de profilés pleins

- Positionnement automatique après avoir saisi l'angle souhaité.

- Le serrage hydraulique du plateau tournant permet une coupe angulaire précise.

- Corps de machine robuste réduisant les vibrations pour une performance de sciage maximale

- Vitesse de coupe réglable en continu de 15 à 150 m/min.

- L'entraînement de la lame se fait par un engrenage conique, un moteur asynchrone et un convertisseur de fréquence haute qualité.

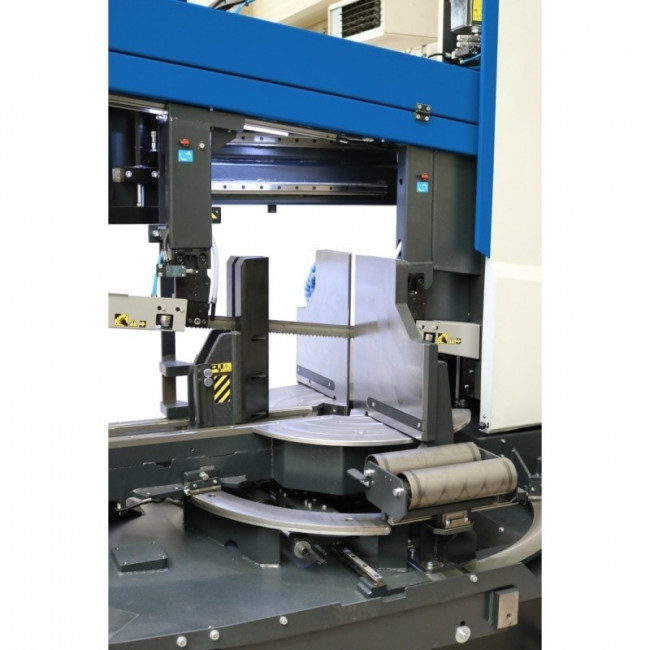

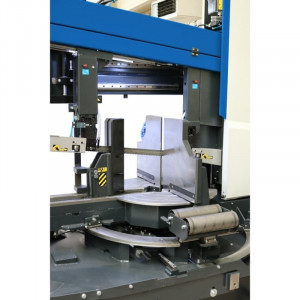

- Tension du matériau devant et derrière la coupe grâce à un étau en deux parties.

- Réglage de la pression du serrage hydraulique de l'étau par une soupape de commande avec manomètre

- Lame inclinée à 7° pour améliorer les performances de découpe et allonger la durée de vie.

- Le guide-lame avant se déplace automatiquement en parallèle avec le mors mobile de l'étau.

- Zone de travail avec éclairage LED

- Brosse à copeaux à entraînement électrique

- Refroidissement par émulsion avec distribution du liquide au travers des guide-lames dans la rainure de découpe.

- Moteurs plus puissants en option

- Commande Siemens S7-1500 avec un grand nombre de fonctions et une utilisation via un grand écran tactile de 7 pouces

- Mouvement de coupe par vis à billes et servomoteur

- Avec système ARP : contrôle automatique de la vitesse d’avance de coupe en fonction de la section du matériau ou de la vitesse.

Système ARP

- Régulation automatique de l’avance de découpe optimisée, de sorte que l’opérateur ait uniquement besoin de régler les paliers de charge (ampères) pendant la découpe.

- Nous recommandons d’utiliser cette fonction lors de la découpe de matériaux ayant des épaisseurs de paroi différentes (coupe transversale).

Accessoires de série :

- Pompe de refroidissement

- Contrôle de la tension de lame : Tension hydraulique de la lame

- Contrôle de l'avance de lame : ARP

- Avance de la scie : Broche rotative et servomoteur

- Course de retour de la scie : Hydraulique

- Panneau de commande : Orientable

- Brosse à copeaux : Entraîné par le rouleau de bande

- Étau : Séparé en deux en amont et en aval de la coupe / réglage hydraulique de la pression

- Commande : Siemens S - 7 - 1500 avec écran tactile 7"

- Éclairage de la zone de travail : LED



• Caractéristiques techniques :

Données électriques

Puissance moteur



5.5 kW



Alimentation



400 V



Fréquence



50 Hz



Puissance système hydraulique



0.75 kW

Données de la machine

Vitesse de coupe



15 - 150 m/min.



Vitesse



Infinitely adjustable



Longueur de la lame



6880 mm



Largeur de la lame



41 mm



Épaisseur de la lame



1.3 mm



Angle de coupe



7 °

Caractéristiques d'usinage

Longueur de coupe minimale



25 mm



Diamètre du matériau min.



10 mm



Longueur résiduelle min. de pièce



30 mm

Dimensions et poids

Longueur



4696 mm



Largeur



1756 mm



Hauteur de table de travail



810 mm



Poids net (brut)



2510 kg

---

Modèles disponibles
