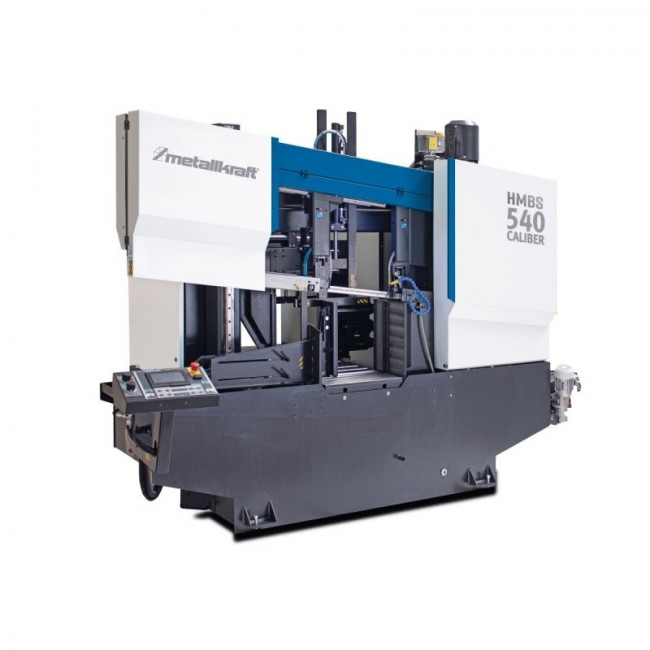

Cette scie à ruban automatique à CNC est un outil de découpe de précision, conçu pour répondre aux besoins des industries nécessitant une coupe efficace et automatisée.
Adaptée à une large gamme de matériaux, elle est idéale pour les ateliers de fabrication, les industries métallurgiques, les usines de traitement du bois et bien d'autres.
-
Caractéristiques générales :
- Scie à ruban à deux colonnes pour le sciage de profilés et de profilés pleins
- Avance du matériau de 700 mm de série
- Le mouvement de coupe est effectué par des vérins hydrauliques.
- Corps de machine robuste réduisant les vibrations pour une performance de sciage maximale
- Vitesse de coupe réglable en continu de 15 à 150 m/min.
- L'entraînement de la lame se fait par un engrenage conique, un moteur asynchrone et un convertisseur de fréquence.
- Tension du matériau devant et derrière la coupe grâce à un étau en deux parties.
- Réglage de la pression du serrage hydraulique de l'étau par une soupape de commande avec manomètre
- Lame inclinée à 7° pour améliorer les performances de découpe et allonger la durée de vie.

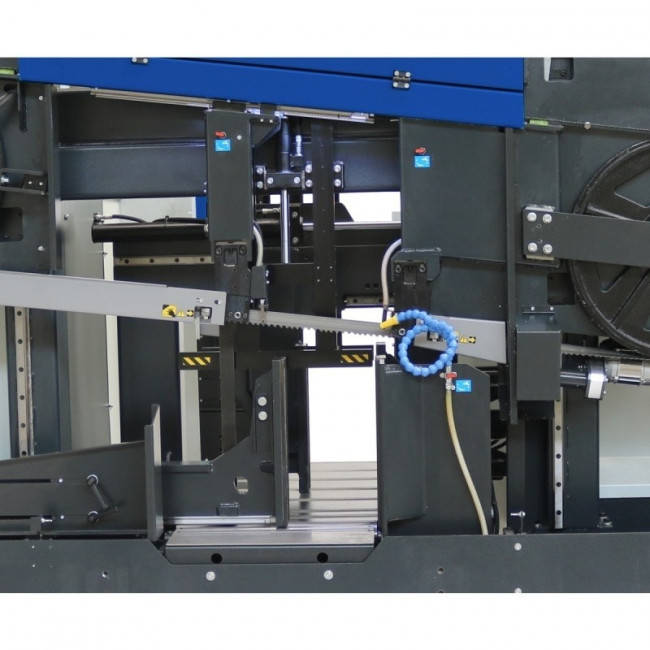

- Le guide-lame avant se déplace automatiquement en parallèle avec le mors mobile de l'étau.
- Zone de travail avec lampe LED

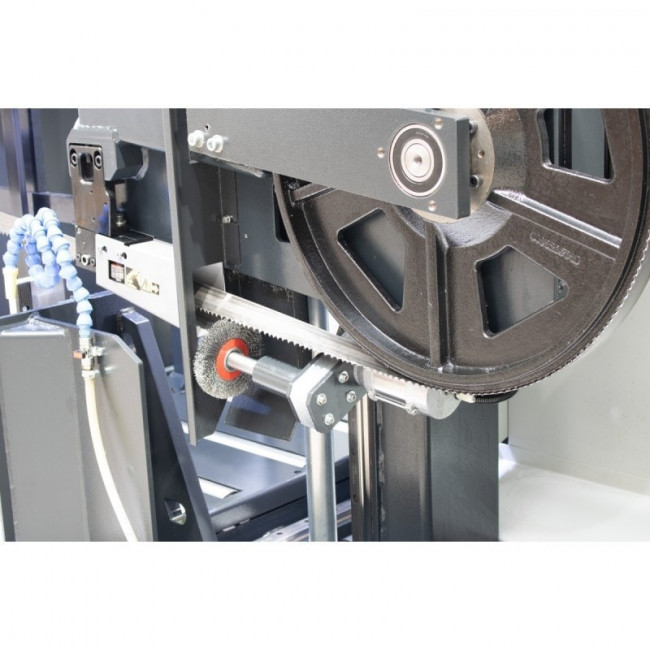

- Brosse à copeaux à entraînement électrique
- Refroidissement par émulsion avec distribution du liquide de refroidissement au travers des guide-lames dans la rainure de découpe.
- Avec avance automatique de la matière : l'avance à régulation de fréquence s'effectue via une broche rotative ; un capteur optique détecte lorsqu'il n'y a plus de matériau et met l'avance de la matière en pause.
- Avec convoyeur de copeaux et bac à copeaux de série
- Moteur plus puissant en option

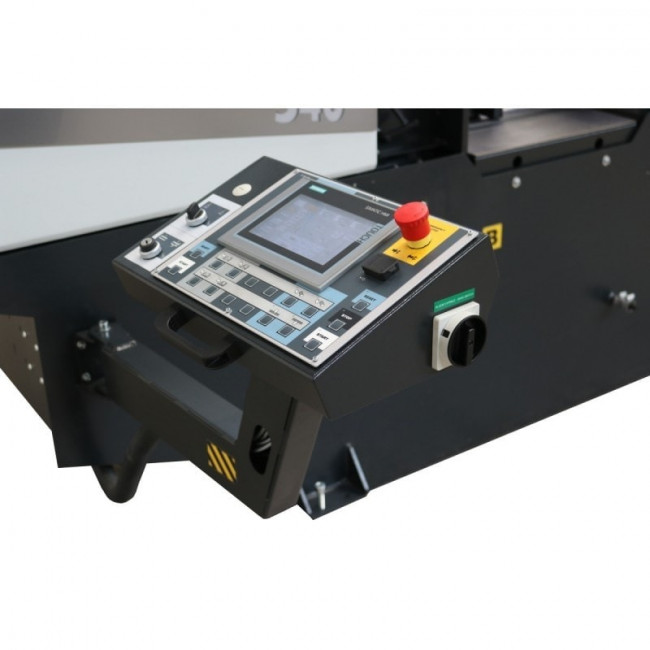

- Commande Mitsubishi FX 5, utilisation simple par un écran tactile de 4,3 pouces
- BRP – Surveillance de la lame (voir en page 514)
- Mouvement de coupe par vérin hydraulique
Accessoires de série :
- Commande Mitsubishi FX 5 avec écran tactile 7
- Pompe de refroidissement
- Contrôle de la tension de lame : Tension Hydraulique de la lame
- Contrôle de l'avance de la lame : BRP
- Avance de la scie : Hydraulique
- Course de retour de la scie : Hydraulique
- Panneau de commande : Orientable
- Brosse à copeaux : Entraînement électrique
- Étau : Séparé en deux en amont et en aval de la coupe / réglage hydraulique de la pression
- Éclairage de la zone de travail : LED
- Convoyeur à copeaux
- Bac à copeaux
- Convoyeur à rouleaux : 700 mm
-
Caractéristiques techniques :
Données électriques
-
Puissance moteur
-
5.5 kW
-
Alimentation
-
400 V
-
Fréquence
-
50 Hz
-
Puissance système hydraulique
-
0.75 kW
Données de la machine
-
Vitesse de coupe
-
15 - 150 m/min.
-
Vitesse
-
Infinitely adjustable
-
Longueur de la lame
-
6200 mm
-
Largeur de la lame
-
41 mm
-
Angle de coupe
-
7 °
-
Épaisseur de la lame
-
1.3 mm
Caractéristiques d'usinage
-
Longueur d'avance max. pour 1 x unité d'avance
-
750 mm
-
Longueur d'avance maximale
-
9999 mm
-
Avance minimale du matériau
-
3 mm
-
Longueur de coupe minimale
-
15 mm
-
Diamètre du matériau min.
-
10 mm
-
Longueur résiduelle de la pièce automatique
-
250 mm
-
Vitesse d'avance du matériau
-
5 m/min.
-
Longueur résiduelle min. de pièce
-
40 mm
Dimensions et poids
-
Hauteur de table de travail
-
800 mm
-
Longueur
-
4300 mm
-
Largeur
-
2030 mm
-
Poids net (brut)
-
3945 kg
