Plaque magnétique fixe - Haute capacité d'attraction - Pour convoyeur à bande ou chargeur vibrant - Séparation des impuretés ferreuses

Dans votre ligne de convoyage, chaque boulon oublié ou pièce ferreuse peut arrêter un broyeur, un crible ou un malaxeur et vous coûter des heures de production.

La plaque magnétique fixe se suspend simplement au-dessus du convoyeur ou du vibrant et crée un champ magnétique profond qui capture les impuretés ferreuses avant qu’elles n’atteignent vos machines sensibles.

Sans motorisation ni automatisme, elle offre une solution robuste, idéale lorsque le taux de pollution reste modéré et que le nettoyage manuel est acceptable dans votre routine de maintenance.

Les points forts :

• Plaque suspendue par 4 anneaux de levage : mise en place sécurisée au-dessus du convoyeur existant, sans modifier la structure.
• Montage axial ou transversal sur convoyeur ou chargeur vibrant : adaptation au schéma de flux pour maximiser la zone de captation.
• Champ magnétique à haute capacité d’attraction : capture les pièces ferreuses avant les broyeurs, concasseurs ou cribles.
• Rétention des objets piégés jusqu’au nettoyage : évite le retour des ferreux dans le flux matériau et protège durablement les équipements.
• Solution passive sans énergie : aucun câblage, aucune consommation, une disponibilité permanente du système.

Usages recommandés :

• Protection des broyeurs, concasseurs et déchiqueteurs sur lignes de recyclage ou granulats.
• Déferraillage primaire au-dessus d’un convoyeur à bande dans une carrière ou un centre de tri.
• Séparation des pièces ferreuses sur chargeur vibrant avant criblage ou malaxage.
• Sécurisation d’une ligne existante avec faible taux de pollution métallique, avec nettoyage manuel planifié.

Plaque magnétique fixe pour protection machine sur convoyeur

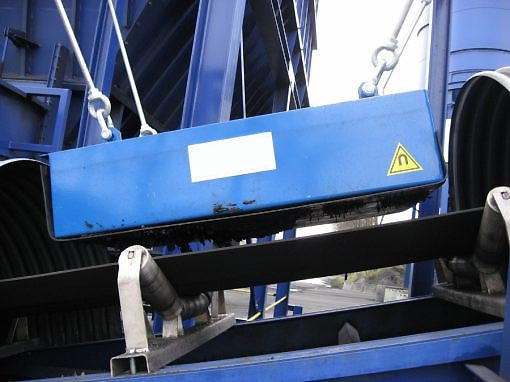

Cette plaque magnétique fixe est conçue pour être suspendue au-dessus d’un convoyeur à bande ou d’un vibrant afin de retirer les corps étrangers ferreux du flux de matière avant qu’ils n’atteignent vos équipements de process.

Le champ magnétique permanent génère une zone de captation profonde dans le matériau en mouvement et capture les boulons, outils, pièces d’usure ou chutes d’acier sans contact mécanique avec le produit.

Grâce à cette interception en amont, vous réduisez fortement les risques de casse sur les arbres de broyeurs, les rotors de concasseurs, les couteaux ou les organes de criblage, ce qui diminue les arrêts imprévus et le coût global de maintenance.

La solution convient particulièrement aux lignes où le taux de pollution métallique est modéré et où un nettoyage manuel régulier de l’aimant peut être intégré dans les routines de maintenance.

Conception suspendue : installation simple sur ligne existante

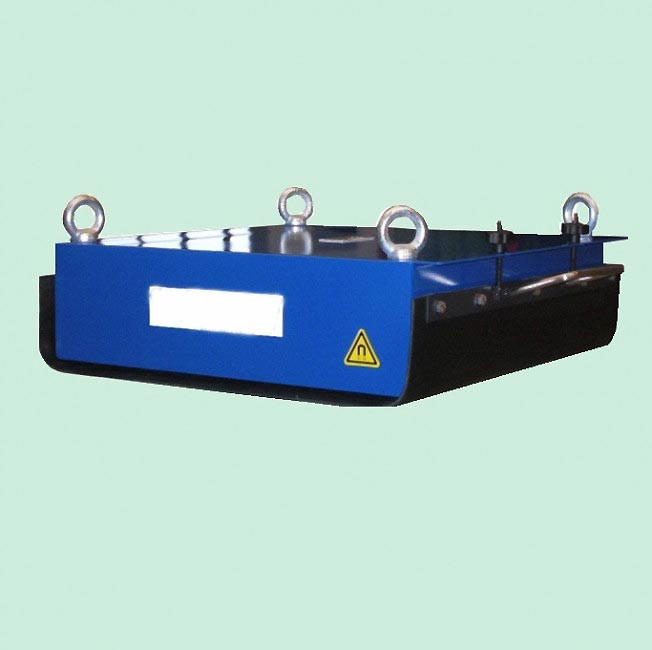

La plaque aimants est suspendue au moyen de 4 anneaux de levage montés sur le dessus du circuit magnétique, ce qui facilite la manutention et garantit une fixation sécurisée au-dessus du convoyeur.

Elle peut être installée axialement dans le sens de la marche de la bande ou transversalement, en fonction de la largeur de convoyeur et de la répartition du flux matériau.

Cette configuration suspendue permet d’ajouter la plaque sur une ligne existante sans modifier la structure du convoyeur, simplement en créant un châssis ou des points d’ancrage au-dessus de la bande ou du chargeur vibrant.

En ajustant la hauteur de suspension, vous optimisez le compromis entre profondeur de champ magnétique et zone de couverture en largeur, afin d’adapter la solution au débit, à l’épaisseur de couche et à la granulométrie de votre produit.

Haute capacité d’attraction et rétention des ferreux

Le champ magnétique projeté par la plaque offre une haute capacité d’attraction, dimensionnée pour capter les éléments ferreux présents dans une couche de matériau en mouvement.

Les objets piégés adhèrent à la surface magnétique et y restent fixés jusqu’au prochain nettoyage, ce qui évite tout détachement intempestif dans le flux propre.

Ce principe de rétention est particulièrement pertinent pour la protection machine : les pièces métalliques capturées ne repassent pas dans les broyeurs ou concasseurs, même en cas de chocs répétés de la matière sur la plaque, tant que la fréquence de nettoyage reste conforme à votre niveau de pollution.

La plaque fonctionne sans alimentation électrique ni pièces mobiles, ce qui limite les risques de panne et assure une disponibilité continue du dispositif.

À qui s’adresse ce produit ?

• Responsable de production en carrière, centre de tri ou recyclage : besoin de sécuriser la ligne de convoyage et de réduire les arrêts non planifiés dus aux corps étrangers métalliques.
• Responsable maintenance ou méthodes : recherche d’une solution simple, robuste et accessible pour protéger broyeurs, concasseurs, malaxeurs et cribles sans ajouter de complexité électromécanique.
• Responsable qualité / HSE : volonté de limiter la présence de ferreux dans les flux matière et d’éviter les projections ou incidents pouvant compromettre la sécurité ou la conformité produit.
• Acheteur industriel ou chef de projet : besoin d’un équipement de séparation magnétique à coût d’investissement maîtrisé, facile à intégrer sur un convoyeur existant, avec peu de maintenance et un retour sur investissement rapide via la baisse de casse et d’arrêts de ligne.
