Scie circulaire automatique à lame ascendante pour coupes biaises - Capacité de coupe : 240 x 70 mm – Diamètre lame de scie : 450 mm - Angle de coupe : 30° à 90°

La scie circulaire automatique à lame ascendante est conçue pour les ateliers et centres de service acier qui doivent enchaîner des coupes biaises précises sur plats, tubes, profilés et pleins, en mode entièrement automatique.

Commandée par PC, avec axes servo motorisés pour la longueur et l’angle, elle assure un débit élevé, une excellente qualité de surface et une exploitation optimisée de la matière, même en production multi séries.

Points forts

• Automatisation complète alimentation / coupe / évacuation : liaison pince d’alimentation et pince de section pour éliminer entames, chutes et goussets sur coupes biaises, ce qui réduit vos temps de manipulation et vos pertes matière.

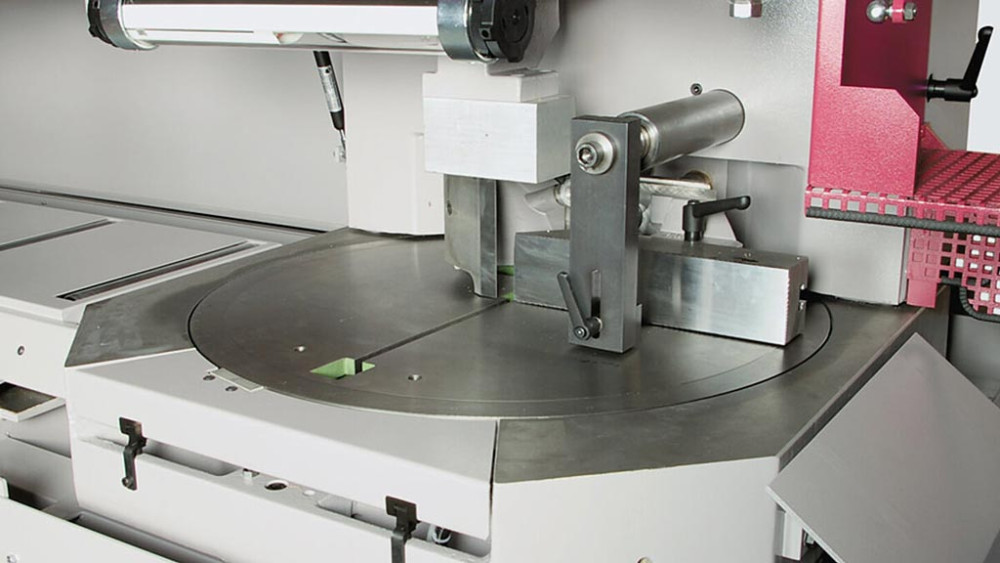

• Axes servo motorisés pour longueur et angle : positionnement ultra rapide et précis des longueurs et des angles d’onglet, idéal pour les séries de coupes biaises complexes.
• Capacité de coupe généreuse : plats jusqu’à 240 x 70 mm, carrés jusqu’à 140 x 140 mm et ronds jusqu’à 150 mm à 90°, couvrant la majorité des sections en construction métallique.
• Châssis lourd en fonte amortissante : déroulement de coupe avec très peu de vibrations, meilleure durée de vie des lames et qualité de surface constante.
• Lubrification minimale intégrée : système de micro pulvérisation pour tubes, profilés et pleins, réduisant la consommation de fluide et gardant l’environnement de travail propre.

Usages recommandés

• Sciage automatique de tubes et profilés acier pour charpentes métalliques et structures soudées.
• Production de cadres, châssis et longerons avec coupes biaises répétitives à 30° ou 45°.
• Découpe de plats, carrés et ronds pour ateliers de construction métallique et serrurerie industrielle.
• Lignes de sciage automatiques avec magasins d’alimentation et évacuation automatisée.
• Centres de service acier nécessitant un rendement élevé et une traçabilité numérique des programmes de coupe.

Scie circulaire automatique à lame ascendante pour coupes biaises

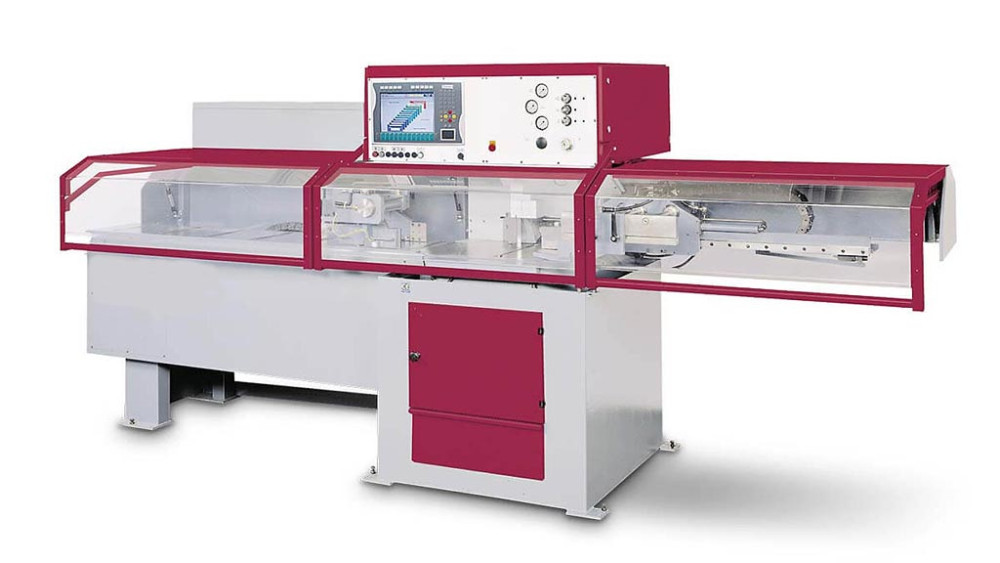

La machine est une scie circulaire haute performance à lame ascendante de Ø 450 mm, pilotée par PC, qui combine un haut niveau d’automatisation avec une grande flexibilité d’utilisation. Les axes servo motorisés gèrent à la fois le positionnement de la longueur matière et le réglage de l’angle d’onglet, ce qui permet d’enchaîner rapidement des séries de coupes droites et biaises sans réglages manuels lourds.

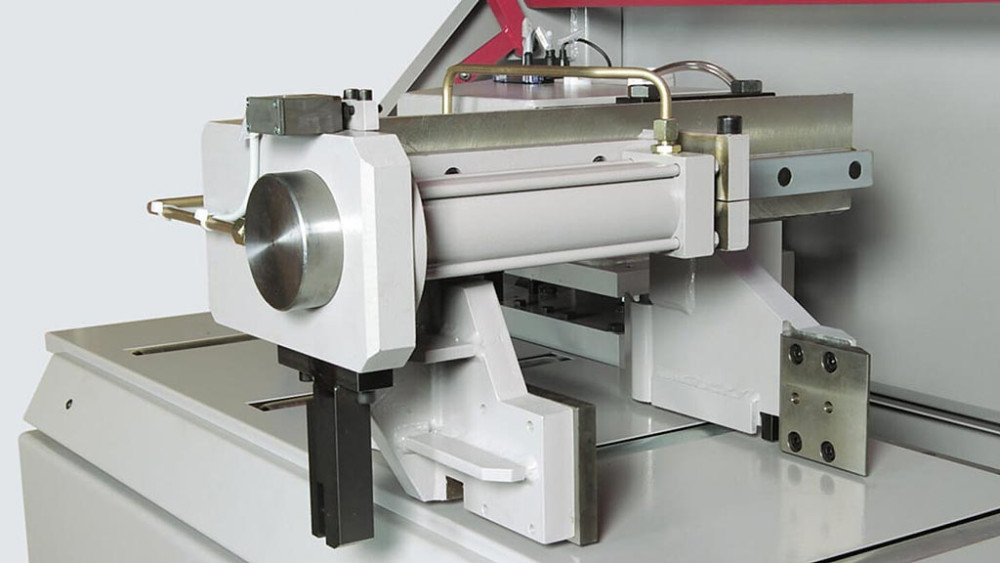

La machine fonctionne en mode entièrement automatique : la pince d’alimentation et la pince de section sont synchronisées, ce qui autorise un cycle complet comprenant alimentation, coupe, évacuation et gestion des goussets. Le dispositif de déchargement saisit chaque pièce après la coupe et la dépose hors de la zone machine dans une position librement programmable, facilitant la mise en bac, sur convoyeur ou dans des racks.

Capacité de coupe et performances

Avec une capacité de coupe allant jusqu’à 240 x 70 mm en plat à 90°, 140 x 140 mm en carré et 150 mm en rond, la scie couvre la plupart des sections utilisées en construction métallique et en commerce de l’acier. Des capacités spécifiques sont prévues pour les coupes biaises : plats 170 x 50 mm et carrés 125 x 125 mm à 45°, ronds 145 mm à 45°, ce qui garantit des coupes à onglet robustes pour cadres, longerons et assemblages mécano soudés.

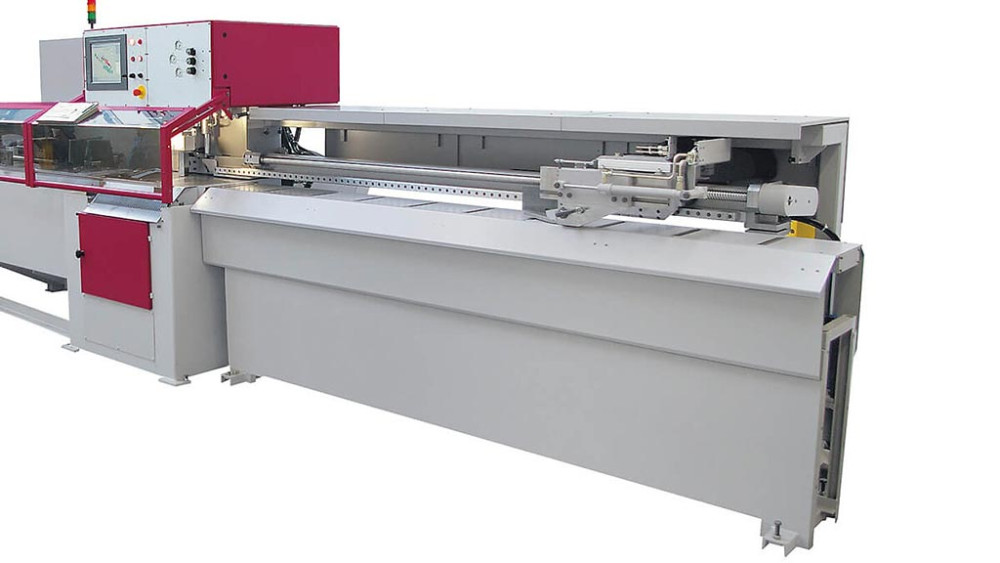

Le moteur de 7,1 kW associé à une plage de vitesse de rotation de 1 à 70 min‑1 permet d’adapter finement la vitesse aux différentes nuances d’acier, de tubes et de profilés. La longueur de réapprovisionnement de 1 500 mm par course et une vitesse d’amenage de 667 mm/s assurent des temps de cycle courts, renforcés par un réglage électronique de la hauteur de coupe et un retour rapide de la lame.

Conception mécanique, stabilité et longévité

Le cœur de la machine repose sur un bâti lourd et des composants en fonte d’acier qui amortissent les vibrations et stabilisent le processus de coupe. L’unité de sciage intègre un engrenage à vis sans fin avec compensation de rotation de conception propre, dimensionné pour une utilisation intensive et pour limiter les vibrations à la source.

Ce choix constructif se traduit par une surface de coupe propre, des tolérances serrées et une durée de vie élevée des lames. La avance de lame par le bas favorise un flux de copeaux optimal, y compris lors du sciage de tubes et de profilés creux, ce qui améliore l’évacuation et limite l’encrassement de la zone de coupe.

Automatisation, interfaces numériques et configuration

La scie adopte une architecture modulaire : elle peut être combinée à des magasins d’alimentation ou à différents systèmes de récupération selon votre flux de production. Les interfaces standardisées ASCII, DSTV et OPC‑UA permettent de connecter la scie aux systèmes de contrôle, MES ou logiciels de gestion de production, facilitant l’import de listes de débit et l’intégration dans une ligne automatisée.

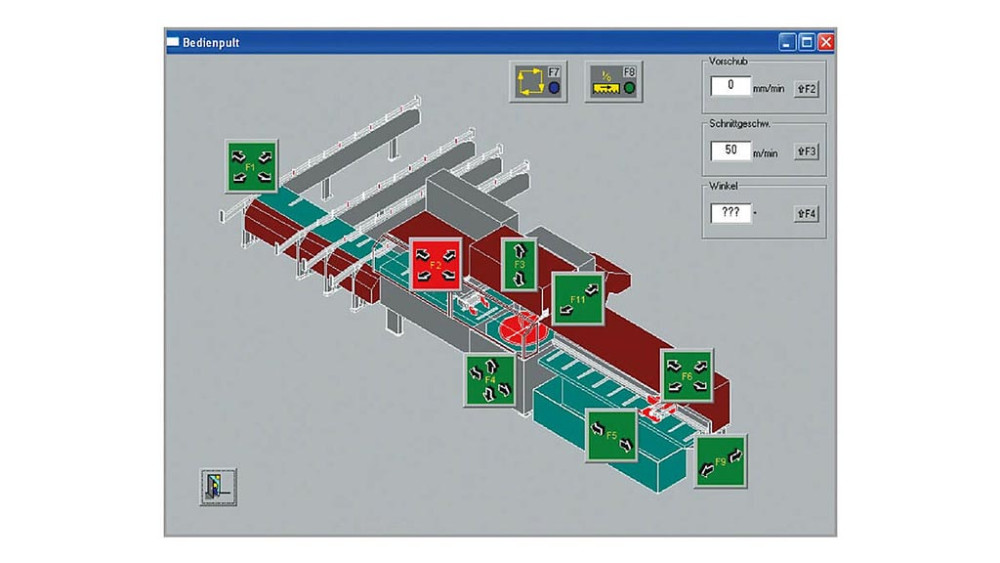

Le système de micro pulvérisation de série assure une lubrification minimale de la lame pour les profilés, tubes et pleins, garantissant des coupes propres, une moindre consommation d’huile de coupe et un environnement de travail plus propre. La commande simple et intuitive, avec tous les réglages à portée de main, réduit les erreurs de manipulation et facilite la prise en main des opérateurs, même dans un contexte de forte rotation de personnel.

La machine est proposée avec de nombreuses options de configuration : variation d’équipements d’alimentation, solutions d’évacuation, pinces supplémentaires, ce qui permet d’adapter précisément la scie à vos familles de pièces et à votre organisation de production.

À qui s’adresse ce produit ?

• Centres de service acier et négociants qui veulent augmenter leur rendement de sciage sur plats, tubes, profilés et pleins, tout en réduisant les chutes et les goussets sur coupes biaises.
• Ateliers de construction métallique et charpentes qui ont besoin de coupes à onglets précises et répétitives pour cadres, poteaux, traverses et assemblages mécano soudés.
• Serrureries industrielles et chaudronneries recherchant une scie automatique flexible pour passer rapidement de petites séries multi angles à des lots plus importants sans perte de productivité.
• Responsables de production / méthodes souhaitant intégrer la scie dans une ligne automatisée avec magasins d’alimentation, convoyeurs et systèmes de pilotage numérique via ASCII, DSTV ou OPC‑UA.
• Exploitations à forte contrainte de disponibilité (travail en plusieurs équipes) qui ont besoin d’une machine robuste, durable, avec une cinématique à vis sans fin et un bâti massif pour garantir une longévité élevée et un coût d’usage maîtrisé.
