Scie circulaire à métaux automatique - Capacité de coupe : Ø.105 à 190 mm - Diamètre de lame : 285 à 560 mm

La scie circulaire automatique à métaux haute performance est conçue pour les ateliers qui débitent des aciers difficiles en plusieurs équipes et doivent garantir à la fois cadence, précision et longévité des lames.

Grâce à sa construction extrêmement massive, à son entraînement à vis sans fin sans jeu et à son système de refroidissement multifluide, cette gamme maintient une productivité très élevée sur l’inox, les aciers à outils alliés, les alliages de nickel et le titane, tout en réduisant les rebuts et les arrêts non planifiés.

Disponible en 4 modèles avec capacités de coupe jusqu’à 190 mm en rond et 165 x 165 mm en plat, elle s’adapte aussi bien aux ateliers de débit qu’aux lignes automatisées.

Points forts

• Capacités de coupe jusqu’à 190 mm en rond : 4 modèles pour couvrir du petit diamètre 20 mm jusqu’aux barres et profilés de 165 x 165 mm.
• Puissance motrice jusqu’à 28 kW : entraînement contrôlé par fréquence pour maintenir un couple élevé et des vitesses de rotation de 20 à 250 min-1 (220 min-1 sur le plus grand modèle).
• Pince d’avance servomotorisée 1.730 mm/s : réapprovisionnement 1.000 mm par course avec tolérances serrées pour les productions série.
• Construction extrêmement massive 3.900 à 4.700 kg : banc de machine rigide, amortissement des vibrations et stabilité idéale pour les alliages difficiles.
• Lames de 285 à 560 mm : large gamme de diamètres permettant d’optimiser le débit, la hauteur de coupe et la durée de vie des outils en fonction des sections sciées.

Usages recommandés

• Débit de barres rondes et carrées en inox, aciers alliés et aciers à outils avec tolérances dimensionnelles strictes.
• Préparation de pièces avant usinage en ateliers de mécanique et de construction métallique.
• Sciage en série dans des lignes de production fonctionnant en 2x8 ou 3x8.
• Production de pièces en Inconel, Hastelloy et alliages de titane nécessitant une coupe propre et une faible bavure.
• Intégration en cellule automatisée de débit avec évacuation continue des copeaux.

Gamme de scies circulaires automatiques haute performance

La gamme de scies circulaires automatiques à métaux regroupe 4 modèles conçus pour le débit intensif en environnement industriel, du diamètre 20 mm jusqu’à 190 mm en rond et 165 x 165 mm en plat. Chaque machine repose sur un banc de machine extrêmement stable et massif, avec un poids compris entre 3.900 et 4.700 kg, ce qui garantit un amortissement optimal des vibrations et un flux de force maîtrisé sur l’ensemble de la zone de coupe. Cette conception lourde est idéale pour le sciage d’aciers inoxydables, d’aciers à outils fortement alliés et d’alliages à base de nickel ou de titane en travail posté.

Capacités de coupe et configurations de lames

Le Modèle 1 offre une capacité de coupe à 90° jusqu’à 105 mm en rond et 90 x 90 mm en plat, avec une plus petite dimension de 20 mm en rond comme en plat. Le Modèle 2 étend ces capacités à 130 mm en rond et 110 x 110 mm en plat, toujours à partir de 20 mm. Le Modèle 3 permet de monter jusqu’à 160 mm en rond et 140 x 140 mm en plat, tandis que le Modèle 4 atteint 190 mm en rond et 165 x 165 mm en plat, avec une plus petite dimension standard de 40 mm (option 20 mm) en rond et 40 x 40 mm (option 20 x 20 mm) en plat, ce qui couvre aussi bien les petites barres que les sections massives.

Les diamètres de lames disponibles vont de 285 / 315 / 360 mm pour le Modèle 1 à 315 / 360 / 420 mm pour le Modèle 2, 360 / 420 / 460 / 480 mm pour le Modèle 3 et jusqu’à 360 / 420 / 460 / 480 / 560 mm sur le Modèle 4, offrant une grande flexibilité pour adapter la hauteur de coupe, la vitesse linéaire et la durée de vie des outils.

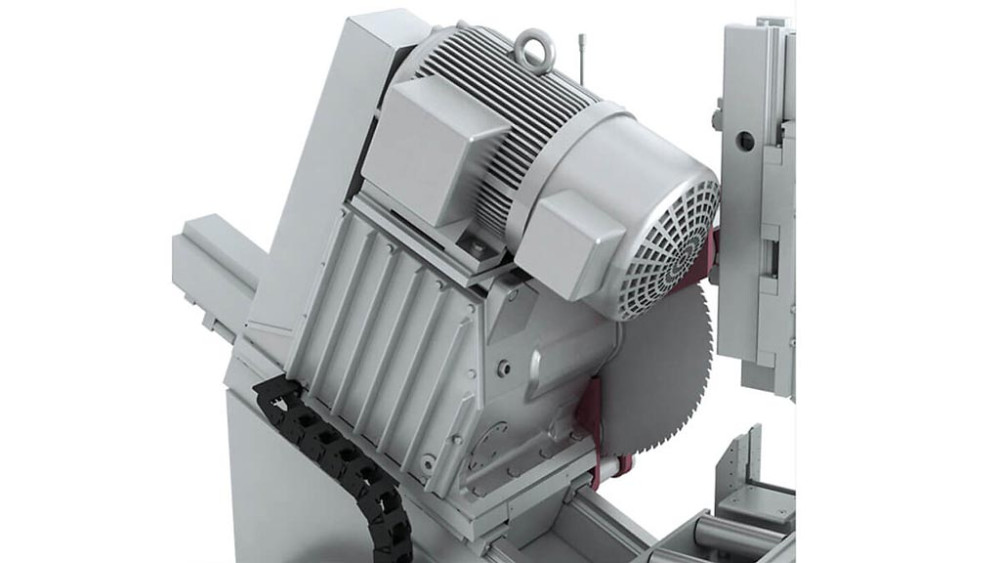

Entraînement puissant et avance haute dynamique

Les trois premiers modèles disposent d’une puissance motrice de 22,5 kW, tandis que le Modèle 4 monte à 28 kW pour les sections les plus importantes. L’entraînement est contrôlé par fréquence, avec une plage de vitesses de rotation de 20 à 250 min-1 (20 à 220 min-1 sur le plus grand modèle), permettant d’optimiser le couple et la vitesse de coupe en fonction du matériau. La pince de réapprovisionnement servomotorisée, avec une longueur de réapprovisionnement simple course de 1.000 mm et une vitesse de 1.730 mm/s, assure des temps de cycle très courts et des longueurs de coupe répétables, particulièrement adaptées aux productions en série.

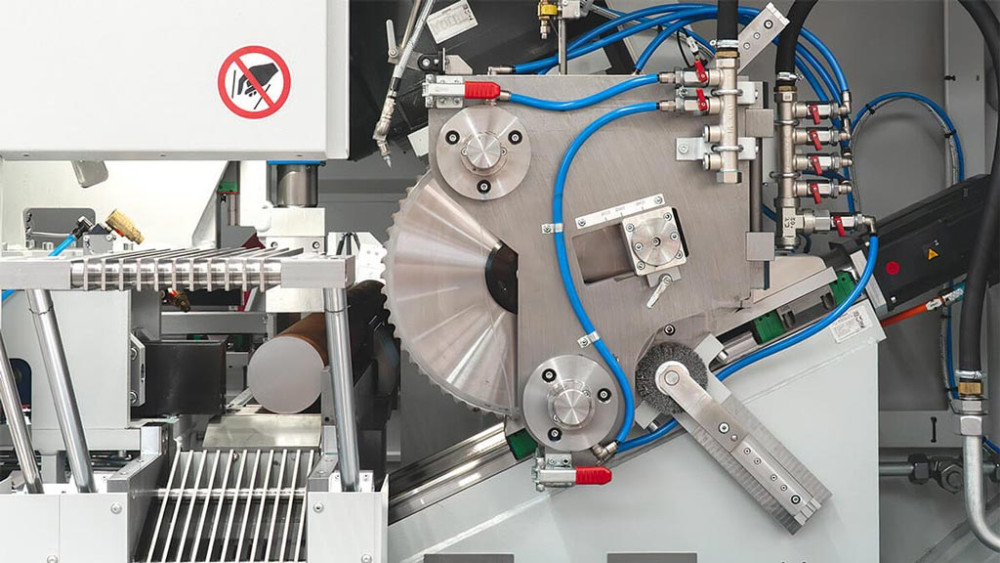

L’avance de sciage est commandée par servo et vis à billes, ce qui garantit une progression régulière dans le matériau, une réduction des efforts sur la lame et une faible formation de bavures. Le serrage matière est hydraulique sur tous les modèles, assurant un maintien fiable des barres et profilés pendant le sciage et contribuant à la qualité de coupe.

Construction, encombrement et ergonomie atelier

Les 4 modèles présentent des dimensions globales identiques avec une longueur d’environ 2.700 mm, une largeur de 2.400 mm et une hauteur de 2.500 mm, ainsi qu’une hauteur de plan d’appui du matériel de 1.170 mm, ce qui facilite l’intégration dans une ligne existante ou sur des convoyeurs standards. Le bâti en forme d’entonnoir oriente les copeaux directement vers le convoyeur à copeaux, ce qui permet une évacuation rapide des copeaux et des liquides de refroidissement et simplifie le nettoyage.

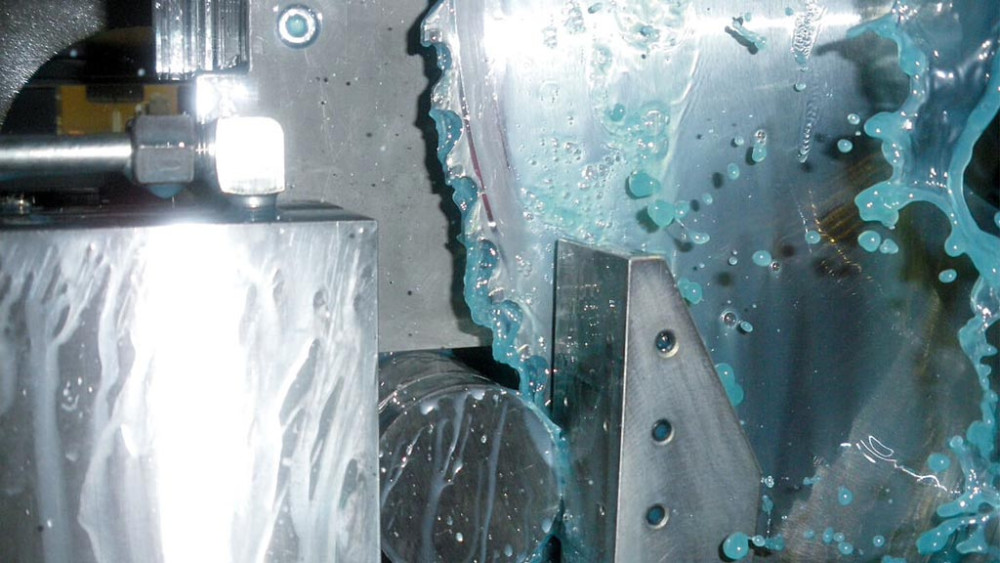

Le convoyeur à copeaux regroupe le réservoir de liquide de refroidissement et la pompe dans un ensemble compact, libérant de la place autour de la machine et facilitant la maintenance. Le système de refroidissement multifluide permet de combiner arrosage classique par buses pour l’usinage humide, dispositif de micro-pulvérisation pour la lubrification minimale et refroidissement à air pour l’usinage à sec, afin d’adapter finement le process à chaque nuance de matériau.

Commande intuitive et intégration

L’interface de commande est conçue pour être simple et intuitive, avec tous les réglages à portée de main, afin de réduire les erreurs de manipulation et de faciliter la navigation dans les programmes de coupe, même pour des opérateurs non spécialistes. La machine est aisément connectable à d’autres systèmes, aussi bien au niveau logiciel que matériel, ce qui favorise son intégration dans des lignes existantes ou des cellules robotisées de débit.

À qui s’adresse ce produit ?

• Responsables de production dans les ateliers de débit, la construction métallique ou la mécanique, qui doivent tenir des cadences élevées sur des sections de 20 à 190 mm avec une productivité constante.
• Responsables méthodes / industrialisation cherchant une scie circulaire automatique intégrable aisément dans une ligne de sciage, avec des capacités modulaires de 105 à 190 mm en rond selon le modèle.
• Acheteurs industriels qui souhaitent un équipement dimensionné pour l’usage intensif, avec des puissances de 22,5 à 28 kW, une durée de vie optimisée des lames et une réduction des coûts par pièce.
• Responsables maintenance et QHSE qui privilégient une machine lourde, stable, facile à nettoyer, avec une cinématique à vis à billes, un serrage hydraulique fiable et une bonne gestion des copeaux et des fluides.
