Scie à ruban automatique pour plaques - Capacité de coupe : l.2000 x H.600 mm - Plus petite dimension à scier : l.500 x H.20 mm - Longueur de coupe minimale : 15 mm

Cette machine est une scie à ruban automatique verticale pour plaques et brames conçue pour les centres de service acier, les aciéries et les producteurs de métaux qui veulent maximiser leur débit tout en maîtrisant leurs coûts d’outillage.

Grâce à sa disposition verticale du ruban et à son système d’avance servo, elle offre une coupe transversale rapide, stable et économique sur des plaques jusqu’à 2.000 x 600 mm, y compris dans des matériaux difficiles comme l’Inconel ou le titane.

Vous gagnez en productivité, en précision et en durée de vie des rubans, tout en sécurisant vos opérations de sciage lourd.

Points forts

• Capacité 2.000 x 600 mm : refendage de grandes plaques et brames avec une pièce restante automatique dès 40 mm pour optimiser vos chutes.
• Disposition verticale du ruban : longueur d’engagement réduite, rubans plus petits à dents fines, performances de coupe accrues et coûts d’outils réduits.
• Unité de sciage 7,5 kW avec avance servo : évacuation constante des copeaux, contrôle précis de la pression de coupe et protection des rubans carbure.
• Guides en fonte grise et cadre en C : amortissement des vibrations à la source, meilleure qualité de coupe et longévité accrue des rubans.
• Convoyeur à copeaux intégré : séparation copeaux/liquide de refroidissement et maintenance simplifiée pour un fonctionnement continu.

Usages recommandés

• Coupe transversale automatique de brames et plaques acier dans les centres de service.
• Refendage de plaques aluminium et métaux non ferreux en production série.
• Sciage de matériaux difficiles (Inconel, titane, alliages spéciaux) en environnement sidérurgique.
• Préparation de panneaux pour l’usinage ou l’oxycoupage en atelier lourd.
• Intégration dans une ligne de débit automatisée avec contraintes de productivité élevées.

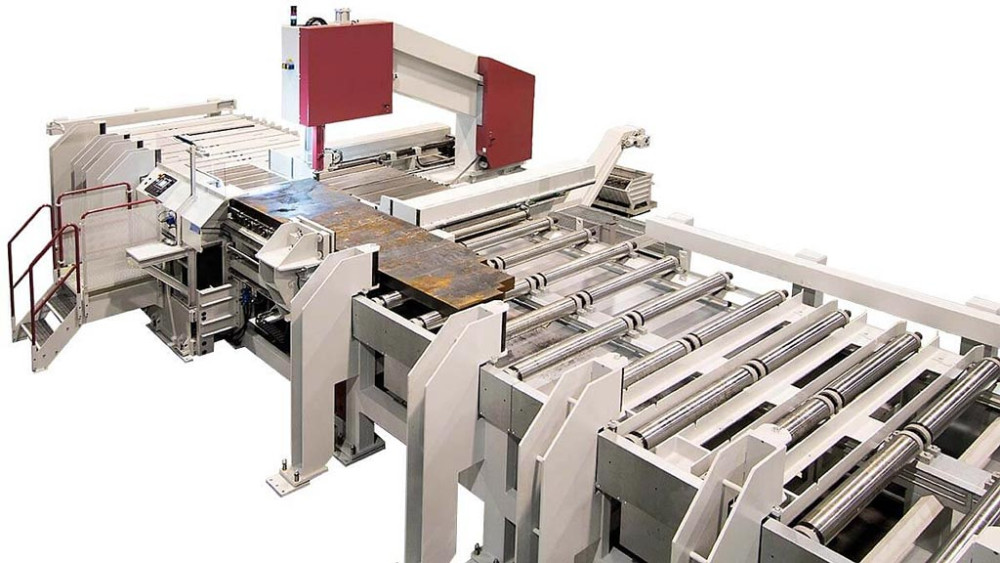

Conçue pour la coupe transversale de plaques et brames

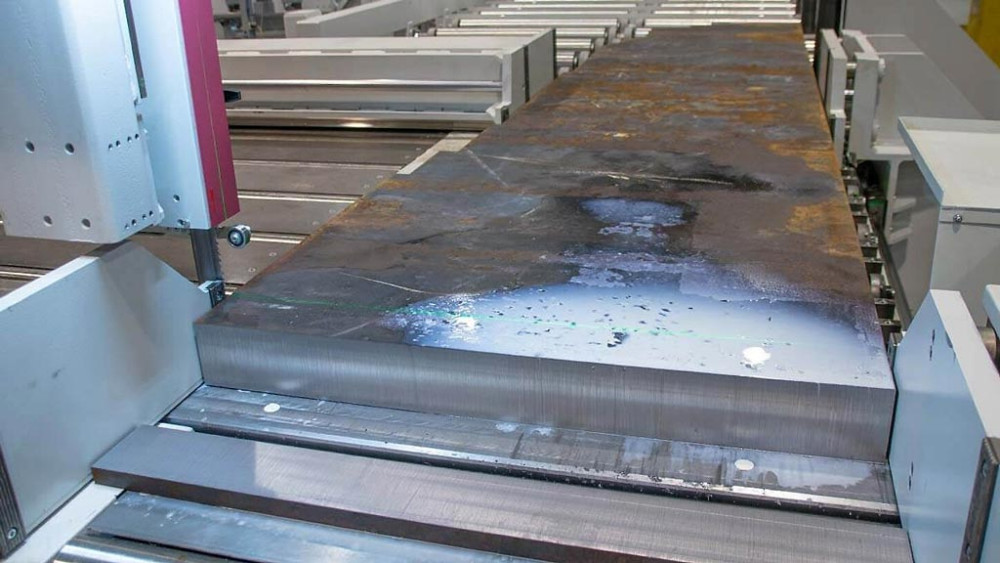

La machine est une scie à ruban verticale entièrement automatique dédiée à la coupe transversale de plaques et brames de grandes dimensions. Avec une capacité de coupe plat L x H de 2.000 x 600 mm, elle couvre la plupart des formats standard de plaques et permet de descendre jusqu’à 500 x 20 mm pour les plus petites sections. La longueur de coupe minimale de 15 mm et une pièce restante la plus courte en automatique de 40 mm favorisent un excellent rendement matière tout en conservant une exploitation sécurisée de la ligne.

Architecture verticale et performances de coupe

La disposition verticale du ruban réduit la longueur d’engagement dans la matière, ce qui permet d’utiliser des rubans plus petits et à dents plus fines. Résultat : performance de coupe augmentée, écart de coupe réduit et coût d’outillage abaissé par rapport à une scie horizontale classique. L’unité de sciage repose sur une construction à cadre en C résistant à la torsion, avec un guidage direct du cadre de scie au plus près de la zone de travail, ce qui limite les vibrations et améliore la qualité de surface et la précision dimensionnelle.

Système d’avance servo et précision d’alimentation

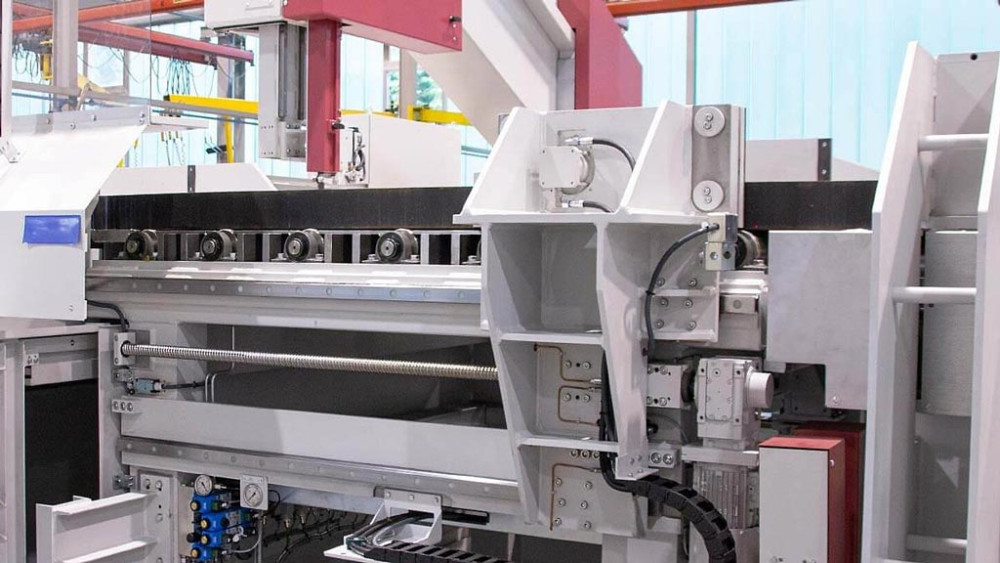

L’avance scie est assurée par un système d’avance servo par pignon, piloté par capteurs de pression de coupe, qui régule en continu l’effort de coupe et garantit une évacuation constante des copeaux. Ce dispositif évite les surcharges et l’usure prématurée des rubans, en particulier lors du sciage de matériaux difficiles comme l’Inconel ou le titane. La pince d’alimentation à servomoteur, avec mâchoire fixe à déplacement linéaire, positionne le matériau de manière fiable et très précise. Divisée pour accueillir des plaques larges, elle est entraînée par deux broches couplées électroniquement, ce qui assure un déplacement synchronisé et stable même pour les formats maximum.

Guidage du ruban et gestion des copeaux

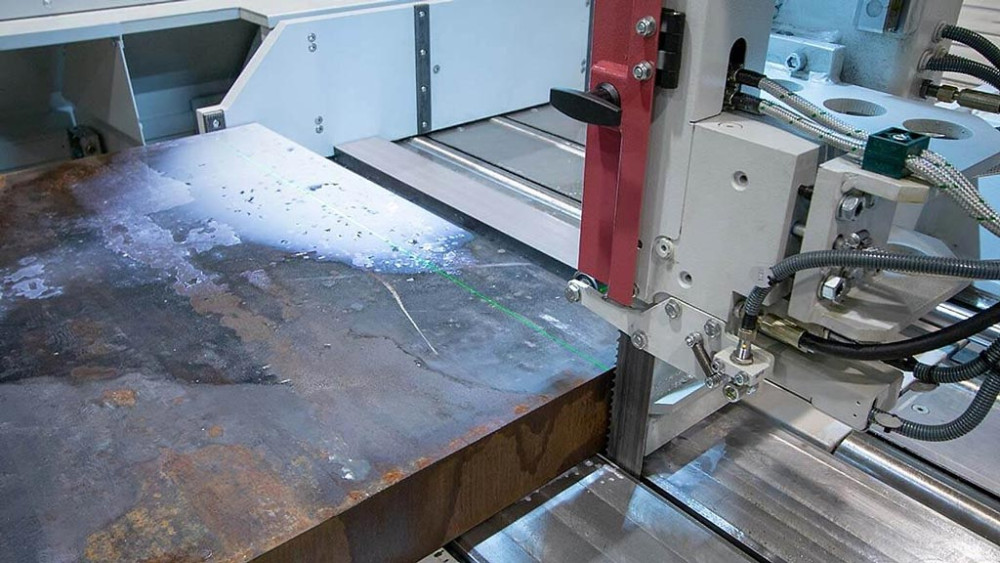

Les éléments de guidage du ruban en fonte grise, fabriqués par Behringer, amortissent directement les vibrations à l’interface ruban/matière. Combinés au réglage automatique du bras de guidage, qui adapte automatiquement le guide mobile à la hauteur de coupe, ils améliorent la stabilité du ruban et prolongent la durée de vie des outils. Les brosses à copeaux duplex entraînées nettoient en continu le ruban scie, la machine ajustant automatiquement leur position pour maintenir une performance de nettoyage constante, même lors de changements de ruban.

Sous l’unité de sciage, un grand convoyeur à copeaux avec réservoir de refroidissement intégré récupère les copeaux et le liquide de coupe. La séparation copeaux/liquide dans ce réservoir facilite la filtration, réduit les interventions manuelles et permet de retirer facilement le convoyeur pour le nettoyage et la maintenance.

Capacités, motorisation et encombrement

La machine offre une longueur de réapprovisionnement simple course de 1.500 mm, ce qui permet d’automatiser efficacement les avances sur de grandes longueurs. Elle est équipée d’une puissance motrice de 7,5 kW, pour une puissance d’entraînement totale de 15 kW, et d’une vitesse de ruban réglable de 17 à 120 m/min adaptée aux différents matériaux. Le ruban a des dimensions de 11.080 x 54 x 1,6 mm, optimisées pour les efforts rencontrés en coupe de plaques épaisses. En termes d’implantation, la VPS60-200A mesure 11.700 mm de long, 3.600 mm de large pour 4.220 mm de hauteur, avec un poids de 19.000 kg et une hauteur de plan d’appui de 1.650 mm, ce qui facilite le chargement avec pont roulant ou chariot.

Robustesse et utilisation des rubans carbure

La construction robuste, la technologie d’avance servo, la gestion optimisée des copeaux et l’extension standard du canal de coupe rendent la scie particulièrement adaptée à l’utilisation économique de rubans carbure. Cette configuration réduit les vibrations, les échauffements locaux et les risques d’ébrèchement, tout en maximisant la durée de vie des rubans dans les applications les plus exigeantes.

Modularité et adaptation à l’application

La scie est conçue sur une base modulaire, ce qui permet de la configurer précisément selon l’application : type de matériau, formats récurrents, intégration à une ligne de débit, exigences de productivité et de traçabilité. Les options disponibles (configuration de pinces, convoyeurs, automatisation en amont et aval, systèmes de mesure et de contrôle) permettent de tirer le maximum de la machine et d’adapter votre investissement à votre niveau d’exigence.

À qui s’adresse ce produit ?

• Centres de service acier et aluminium : débit automatique de plaques et brames grand format avec optimisation matière et délais de coupe réduits.
• Sidérurgie et producteurs de métaux : sciage intensif de brames et plaques dans des aciers simples ou spéciaux, avec exigence de robustesse et de disponibilité élevée.
• Industries travaillant des matériaux difficiles (Inconel, titane, alliages de nickel) : besoin de coupes stables, répétables, tout en protégeant les rubans carbure et en maîtrisant les coûts.
• Ateliers de fabrication lourde (construction mécanique, énergie, navale) : préparation de panneaux à la cote pour usinage, découpe thermique ou assemblage.
• Responsables production et méthodes recherchant une scie à ruban automatique configurable, avec avance servo et guidage de haute précision pour sécuriser le processus de débit.
