Scie à ruban verticale pour plaques et blocs - Longueur de coupe : 3000 mm - Largeur de coupe : 1600 mm - Hauteur de coupe : 800 mm

La scie à ruban verticale pour plaques et blocs est conçue pour les ateliers qui doivent débiter des plaques épaisses et des blocs massifs, y compris en alliages aéronautiques coûteux comme l’Inconel ou le titane.

Grâce à son guidage de ruban hautement rigide et à son système d’avance servo, elle apporte une précision de coupe constante sur 3.000 mm de longueur, tout en sécurisant vos coûts matière et vos délais de production.

Vous gardez la pièce serrée sur table pendant que l’unité de sciage se déplace, ce qui limite les manutentions et réduit les risques HSE.

Points forts

• Capacité de coupe 3.000 x 1.600 x 800 mm : débitez plaques et blocs massifs sans recourir à plusieurs machines, même pour les grandes dimensions.
• Éléments de guidage du ruban en fonte grise : amortissement des vibrations à la source, durée de vie accrue des rubans et qualité de surface plus régulière, même sur matériaux difficiles.
• Système d’avance servo avec contrôle de pression de coupe : évacuation constante des copeaux et protection contre les surcharges, pour exploiter pleinement les rubans modernes.
• Cadre de scie rigide à avance sous point de coupe : précision et rectitude de coupe élevées, fonctionnement silencieux et réduction des reprises d’usinage.
• Conception modulaire de la table : surface d’appui intérieure de 1.600 x 3.000 mm et extensions configurables au pas de 250 mm pour s’adapter à vos applications spécifiques.

Usages recommandés

• Découpe longitudinale de plaques épaisses en aciers et inox pour centres de service.
• Sciage de blocs massifs pour pièces forgées ou préformes mécaniques.
• Découpe de matériaux aérospatiaux difficiles à usiner (Inconel, titane) avec réduction des chutes.
• Production de demi-produits pour usinage ultérieur en construction métallique ou énergie.
• Découpes de précision sur grandes longueurs dans des ateliers à haute cadence (2x8 ou 3x8).

Conçue pour les grandes plaques et blocs massifs

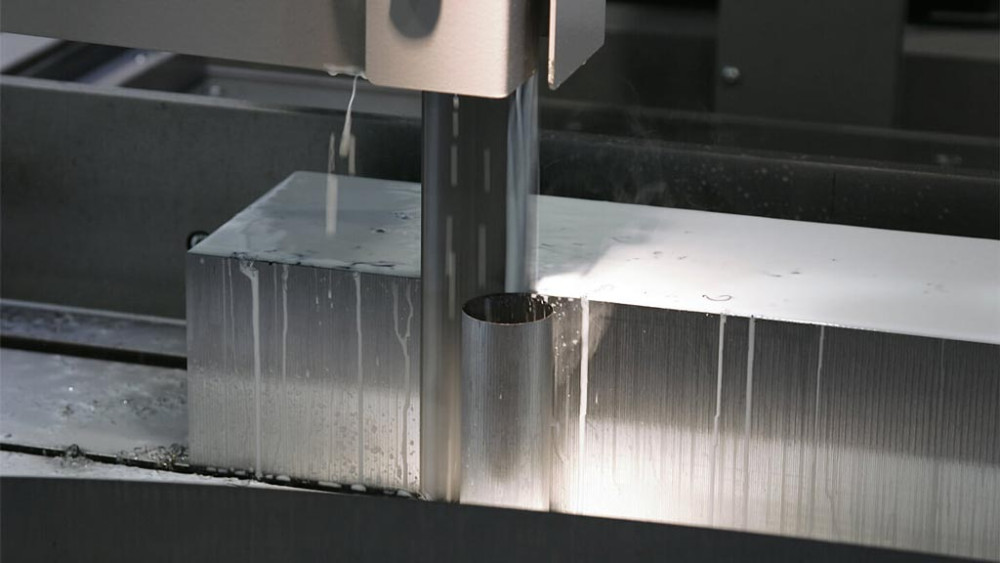

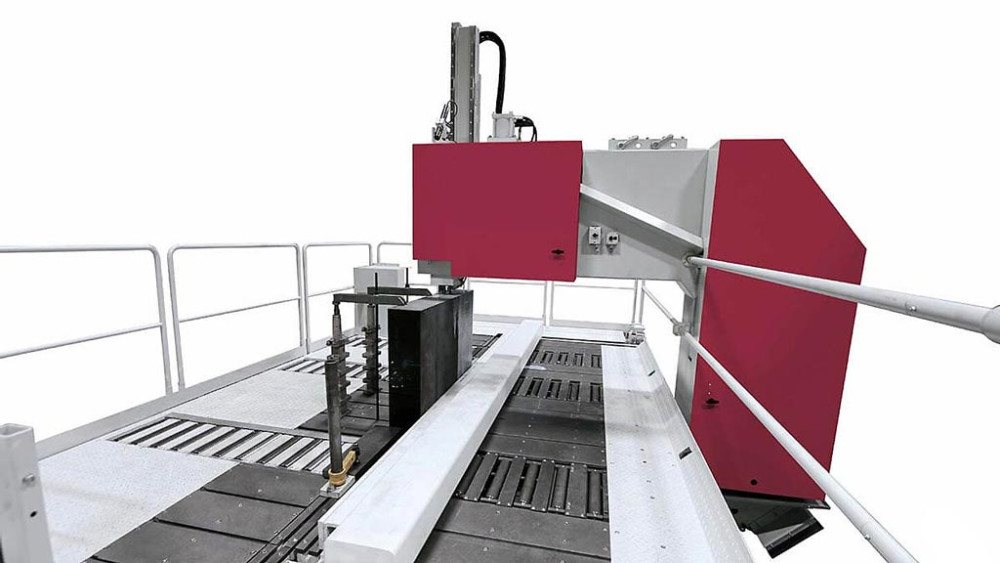

La machine est une scie à ruban verticale de grande capacité spécifiquement développée pour le sciage longitudinal de plaques et blocs dans des environnements de production intensifs. Avec une longueur de coupe de 3.000 mm, une largeur de 1.600 mm et une hauteur de coupe de 800 mm, elle couvre un spectre très large de formats de plaques et de blocs, ce qui permet de centraliser vos opérations de délignage sur une seule machine. La pièce reste serrée sur la table à matériaux pendant que l’unité de sciage se déplace, ce qui réduit les opérations de manutention, sécurise la stabilité des pièces lourdes et limite les risques de faux-équerrages sur les grandes longueurs.

Guidage du ruban en fonte grise et cadre rigide

Les éléments de guidage du ruban en fonte grise, développés et fabriqués par Behringer, absorbent les vibrations directement au niveau de l’interface ruban–pièce. Cette conception, associée à un cadre de scie particulièrement résistant à la torsion, garantit une rectitude de coupe élevée, une douceur de fonctionnement et une longue durée de vie du ruban, même en présence de matériaux difficiles comme l’Inconel ou le titane. L’alimentation de l’avance scie positionnée directement sous le point de coupe limite la flexion du ruban et assure une pression de coupe homogène, réduisant ainsi les reprises d’usinage et les corrections de trajectoire.

Système d’avance servo et contrôle de la pression de coupe

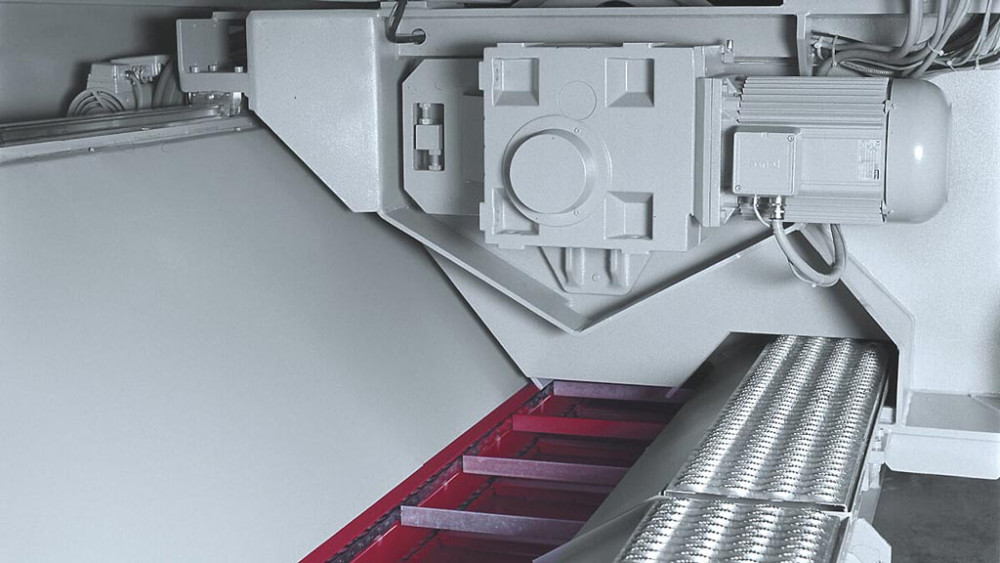

Le système d’avance servo pilote en continu l’avance de sciage pour garantir une évacuation régulière des copeaux et optimiser la productivité de coupe. Couplé à un système de capteurs de pression de coupe, il adapte instantanément l’avance pour éviter les surcharges, prévenir l’usure prématurée du ruban et exploiter pleinement le potentiel des rubans modernes, y compris sur des sections massives ou des alliages à usinabilité réduite. Cette approche permet de stabiliser les temps de cycle, tout en sécurisant le budget outillage et en diminuant les arrêts liés aux casses de ruban ou aux colmatages de dents.

Conception modulaire et tables adaptables

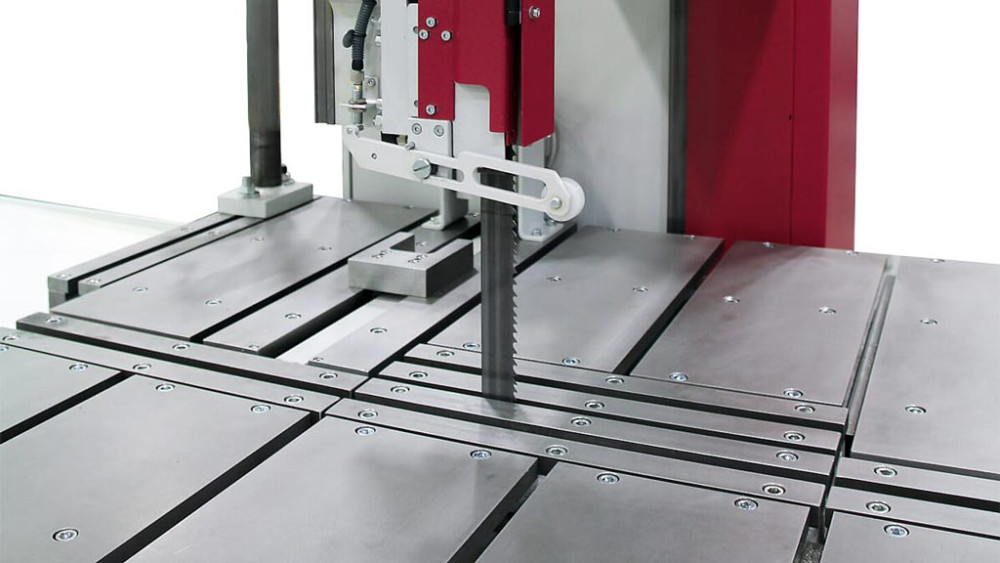

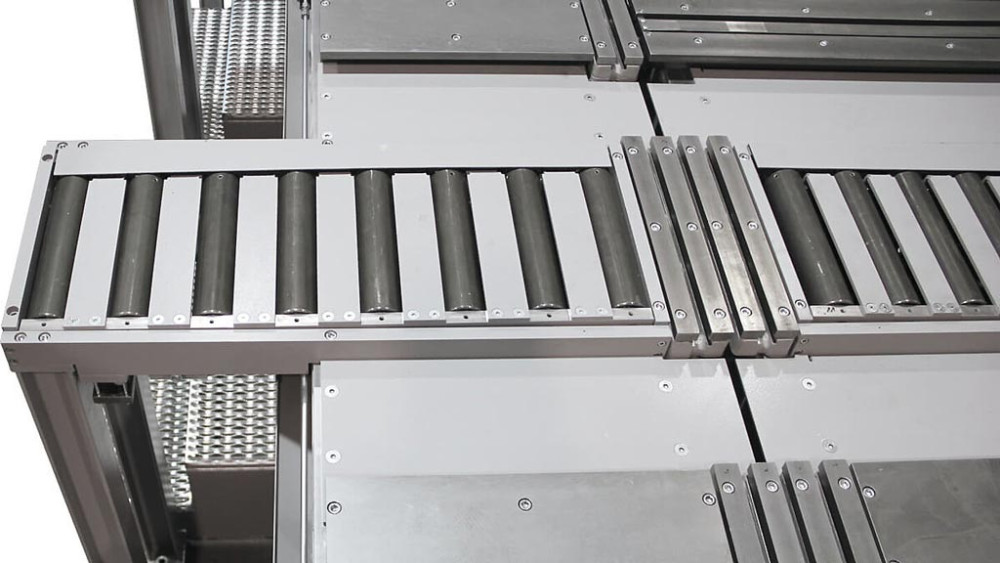

La conception modulaire de la scie permet d’adapter la machine à vos contraintes de production dès la configuration initiale. La table intérieure offre une surface d’appui de 1.600 x 3.000 mm, complétée par une table extérieure de 680 x 3.000 mm, et peut être équipée de modules au pas de 250 mm selon vos gabarits de pièces et votre flux matière. Cette modularité facilite l’intégration dans un atelier existant, la mise en ligne avec d’autres équipements (grues, tables à rouleaux, équipements de manutention) et la gestion de charges élevées, tout en optimisant l’ergonomie pour les opérateurs.

Performances et caractéristiques techniques

La scie développe une puissance motrice de 7,5 kW pour le ruban, avec une puissance d’entraînement totale de 15 kW, adaptée au sciage de plaques épaisses et blocs massifs en conditions industrielles. La vitesse de ruban est réglable de 17 à 120 m/min, ce qui autorise un ajustement fin en fonction du matériau (aciers carbone, inox, alliages spéciaux) et des objectifs de productivité. Le ruban de 8.400 x 54 x 1,6 mm combine largeur suffisante pour la stabilité et faible épaisseur pour limiter l’écart de coupe, réduisant la consommation matière dans les matériaux coûteux. Au niveau implantation, la machine affiche des dimensions de 6.750 mm de longueur, 4.000 mm de largeur et 3.850 mm de hauteur pour un poids d’environ 16.000 kg, avec une hauteur de plan d’appui de 1.385 mm, adaptée à une manutention par pont roulant ou chariot dédiée aux charges lourdes.

Changement rapide de ruban et disponibilité machine

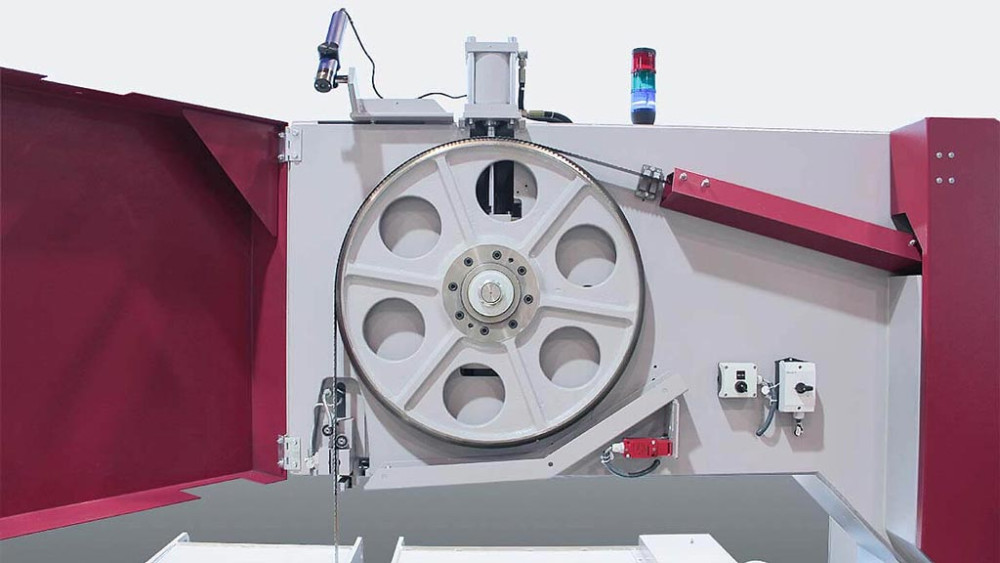

Le changement rapide du ruban permet d’amener celui-ci en position de remplacement en deux ou trois étapes seulement, ce qui réduit fortement les temps de préparation entre deux séries. Combiné à la robustesse du cadre et aux guidages en fonte grise, cela augmente la disponibilité globale de la machine et diminue les temps morts liés aux opérations de maintenance courante.

À qui s’adresse ce produit ?

• Centres de service acier et aluminium : délignage de grandes plaques, production de formats sur mesure, optimisation matière sur matériaux coûteux.
• Industrie aéronautique et aérospatiale : sciage de blocs et plaques en Inconel, titane et alliages spéciaux avec contrôle strict des chutes.
• Ateliers de construction mécanique et d’usinage lourd : préparation de bruts de grandes dimensions pour usinage de structures, châssis et composants massifs.
• Sidérurgie et laminoirs : recoupe de blocs et plaques issues du laminage, préparation de demi-produits pour lignes aval.
• Fabricants d’équipements énergie et offshore : découpe de grandes sections pour composants soumis à fortes contraintes, avec exigence élevée sur la rectitude de coupe et la fiabilité des processus.
