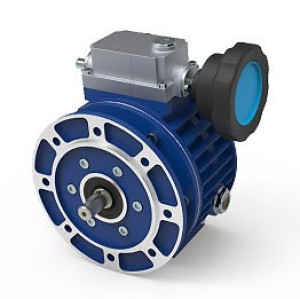

Variateur mécanique aluminium à bain d’huile - Puissance du moteur : de 1.5 à 2.2 kW - Nombre de pôles : 2 et 4 - Adaptateur IEC : 90 B5 - Vitesse de sortie (min-max) : de 167 à 2000 tr/min

Adaptez la vitesse de votre machine à vos contraintes de production avec le variateur mécanique série N, taille N020.

Sa transmission épicycloïdale offre un champ de variation de 1 à 6. Lorsque la vitesse de sortie diminue, le couple disponible augmente.

Son carter aluminium et ses possibilités de montage facilitent l’intégration dans votre transmission.

Points forts

• Carter aluminium : réduit le poids ; modèle N020 standard de 20 kg.
• Fonctionnement en bain d’huile : favorise le silence de fonctionnement, le rendement et l’absence de vibrations.
• Raccordement moteur IEC B5 standard : facilite l’association à une motorisation compatible.
• Commande accessible des deux côtés : permet d’adapter la manœuvre à l’implantation de votre machine.
• Sortie configurable avec bride ou pieds : adapte le montage à votre installation.

Usages recommandés

• Ajustement de la vitesse d’un convoyeur, après validation du couple requis.
• Adaptation de cadence sur une machine de conditionnement.
• Entraînement à vitesse réglable d’un équipement de production.
• Remplacement d’un variateur compatible sur une installation existante.

Transmission épicycloïdale à vitesse variable

Le variateur mécanique série N ajuste la vitesse de sortie par déplacement d’une piste extérieure mobile. Cette action modifie la position des satellites et leurs diamètres de roulement. La diminution de vitesse augmente le couple disponible.

La gamme couvre des puissances de 0,18 à 4 kW.

Carter aluminium et intégration mécanique

Le N020 standard pèse 20 kg. Le module de base reçoit une bride de sortie ou des pieds. La bride d’entrée fermée, intégrée au corps, limite les risques de fuite d’huile.

Le variateur travaille dans les deux sens de rotation ; les arbres d’entrée et de sortie tournent dans le même sens. L’arbre de commande à double sortie permet une manœuvre depuis chaque côté.

Réglage en fonctionnement et lubrification

Réglez la vitesse uniquement lorsque le variateur fonctionne, jamais à l’arrêt.

Livré lubrifié, il nécessite un contrôle du niveau d’huile après installation au bouchon prévu, avec appoint si nécessaire.

Lubrifiants mentionnés au catalogue : IP Dexron Fluid II et Atina Grease 0 ; Shell A.T.F. Dexron Fluid DIII et Tivela Compound A ; Mobil A.T.F. 200 RED ; BP Autran DX ; A.T.F. Dexron Fina, Esso, Chevron et Agip. Leur affectation à la configuration retenue doit être vérifiée avant appoint.

Configurations et versions avec réduction

Configurations du catalogue : N, NM, NF, NK, NMK, NFK, NRT, NRM, NRF, NRTK, NRMK et NRFK.

La désignation précise sortie, bride, adaptation IEC, montage, commande, puissance, pôles, tension et boîte à bornes.

Les variantes NR proposent une réduction i = 2,5 ou 5. À titre distinct, le NR 050/1 de 4 kW avec i = 5 annonce 314 Nm maximum et 33 tr/min minimum : ces valeurs ne concernent pas le N020.

À qui s’adresse ce produit ?

• Maintenance : remplacement après vérification des interfaces et dimensions.
• Bureaux d’études : sélection selon vitesse, puissance et couple.
• Intégrateurs : adaptation du montage et de l’accès à la commande.
• Acheteurs techniques : comparaison des configurations et équipements inclus.
