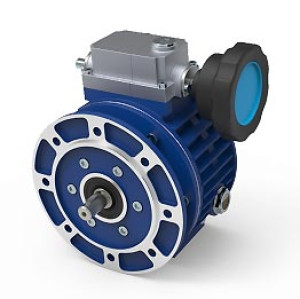

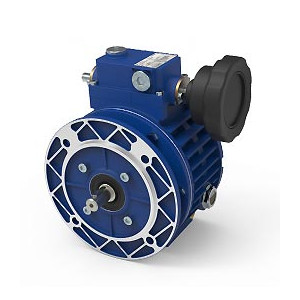

Variateur de vitesse mécanique industriel - Puissance du moteur : de 0,75 à 1,5 kW - Nombre de pôles : 2 et 4 - Adaptateur IEC : 80 B5 - Vitesse de sortie (min-max) : de 167 à 2000 tr/min

Votre machine nécessite un réglage de vitesse adapté à ses conditions de fonctionnement ? Le variateur mécanique série N, taille 010 permet de faire varier la vitesse de sortie dans un rapport de 1 à 6.

Sa transmission épicycloïdale augmente le couple disponible lorsque la vitesse diminue.

Points forts

• Champ de variation de 1 à 6 : adaptez la vitesse d’entraînement aux besoins de votre procédé.
• Carter aluminium, poids de 13 kg : facilitez la manutention et l’installation.
• Raccordement moteur IEC B5 standard : vérifiez la compatibilité avec votre motorisation.
• Fonctionnement en bain d’huile : favorisez un fonctionnement silencieux et un bon rendement.
• Commande accessible des deux côtés : adaptez l’accès au réglage à l’implantation de votre machine.

Usages recommandés

Applications envisagées, sous réserve de validation des vitesses, du couple et des conditions de fonctionnement :

• Ajustement de la vitesse d’un convoyeur selon la cadence de production.
• Réglage de l’entraînement d’un agitateur ou d’un mélangeur.
• Adaptation de la vitesse d’une machine d’emballage selon le format traité.
• Réglage d’un poste de dosage ou d’alimentation.
• Remplacement d’un variateur mécanique sur une transmission compatible.

Transmission épicycloïdale à variation continue

Le variateur mécanique série N utilise une transmission épicycloïdale à rapport variable. Le déplacement de la piste extérieure mobile modifie la position des satellites et leurs diamètres de roulement, ce qui fait varier la vitesse de l’arbre de sortie.

Le champ de variation est de 1 à 6. Lorsque la vitesse diminue, le couple disponible augmente. Le variateur fonctionne dans les deux sens de rotation, avec des arbres d’entrée et de sortie tournant dans le même sens.

Vitesses de sortie et motorisations du N010

La plage de puissance annoncée pour la gamme est de 0,18 à 4 kW. Les configurations N010 communiquées sont les suivantes :

• 0,75 kW, 4 pôles, adaptation IEC 80 B5 : vitesse de sortie de 167 à 1000 tr/min.
• 0,92 kW, 4 pôles, adaptation IEC 80 B5 : vitesse de sortie de 167 à 1000 tr/min.
• 1,5 kW, 2 pôles, adaptation IEC 80 B5 : vitesse de sortie de 333 à 2000 tr/min.

Carter aluminium et configurations de montage

Le N010 standard pèse 13 kg. Son carter aluminium facilite la manutention. Le module de base peut recevoir une bride de sortie ou des pieds selon la configuration souhaitée.

La bride d’entrée fermée, intégrée au corps, limite les risques de fuite d’huile. Le raccordement moteur IEC B5 est proposé en standard.

Réglage en fonctionnement et lubrification

Le réglage de vitesse doit impérativement s’effectuer lorsque le variateur fonctionne, jamais à l’arrêt. L’arbre de commande à double sortie permet une manœuvre depuis les deux côtés.

Le fonctionnement en bain d’huile vise un fonctionnement silencieux, un bon rendement et l’absence de vibrations. Le variateur est livré lubrifié. Après installation, vérifiez le niveau au bouchon prévu et complétez si nécessaire avec un lubrifiant recommandé.

Versions et variantes avec réducteur

Le catalogue distingue les configurations N, NM, NF, NK, NMK et NFK, ainsi que les versions avec réduction NRT, NRM, NRF, NRTK, NRMK et NRFK.

Les variantes NR proposent des rapports de réduction de 2,5 ou 5. Elles constituent des configurations distinctes à sélectionner pour obtenir des vitesses plus faibles et des couples plus élevés.

À qui s’adresse ce produit ?

• Responsables maintenance : remplacement d’un variateur sur une transmission compatible.
• Bureaux d’études : sélection des vitesses, interfaces et configurations de montage.
• Constructeurs et intégrateurs : adaptation de la commande et de la sortie à la machine.
• Responsables production : ajustement de la vitesse selon les besoins du procédé.
