Logiciel CAO électrique basse tension - Caneco BT

Vos études électriques basse tension doivent concilier conformité, délais et maîtrise des coûts. Caneco BT réunit le calcul des circuits, la production des schémas, la conception des armoires et le chiffrage dans un même logiciel.

Vous dimensionnez votre installation, puis exploitez les données de l’étude pour préparer des livrables cohérents, sans multiplier les saisies.

Points forts

• Dimensionnement des câbles et protections : des choix techniques et économiques fondés sur les grandeurs électrotechniques de l’installation.
• Contrôles intégrés : bilan de puissance, diagnostic de sélectivité, prise en compte de la filiation et équilibrage des phases.
• Documentation automatisée : génération des schémas unifilaires tableau et général.
• Catalogues multi-fabricants : configuration des protections et des armoires, avec nomenclature exploitable pour le chiffrage.

Usages recommandés

• Dimensionner la distribution électrique basse tension d’un bâtiment tertiaire.
• Préparer les calculs et schémas d’une installation industrielle.
• Étudier la sélectivité des protections entre tableaux électriques.
• Configurer une armoire préfabriquée et établir sa nomenclature.
• Constituer un DCE détaillé sans références fabricants.

Calcul et conformité des installations basse tension

Caneco BT accompagne les bureaux d’études et les entreprises d’installation dans la conception automatisée des réseaux électriques basse tension. Son moteur de calcul dimensionne les câbles et les protections selon les caractéristiques de l’installation, tout en recherchant une solution économiquement adaptée.

Le logiciel prend en charge plus de 17 normes, dont la NF C 15-100, la HD 384 et l’IEC 60364. Il bénéficie de la marque collective ELIE BT 2025, relative à la conformité de son moteur de calcul aux référentiels techniques concernés. Le périmètre normatif applicable dépend de la version et des options retenues.

Étude électrique et schémas cohérents

Vous établissez le bilan de puissance, examinez la sélectivité, tenez compte de la filiation et équilibrez les phases au cours de l’étude. Lorsqu’un projet évolue, cette continuité entre calcul et conception limite les ressaisies et facilite la mise à jour des documents.

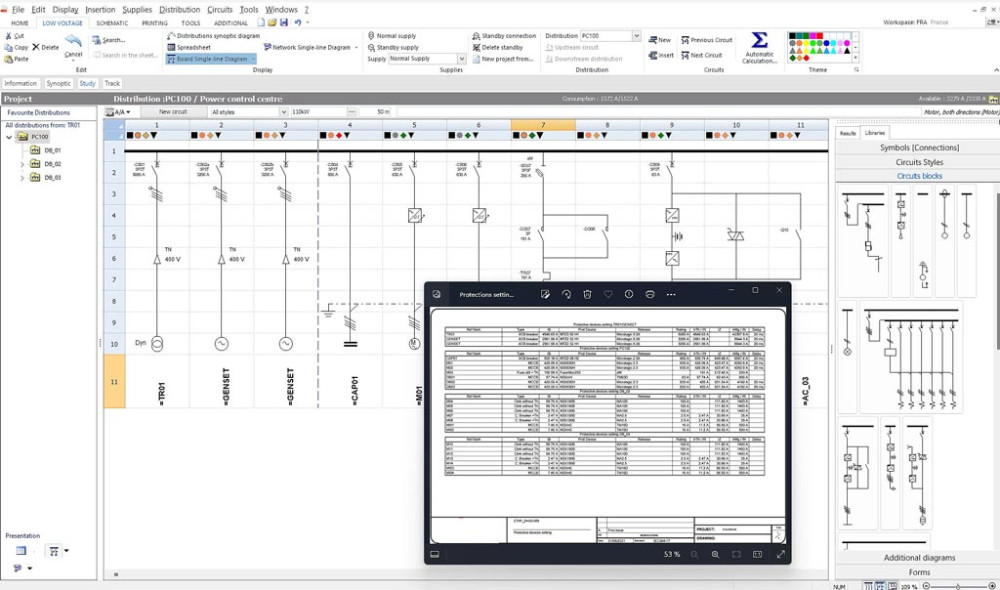

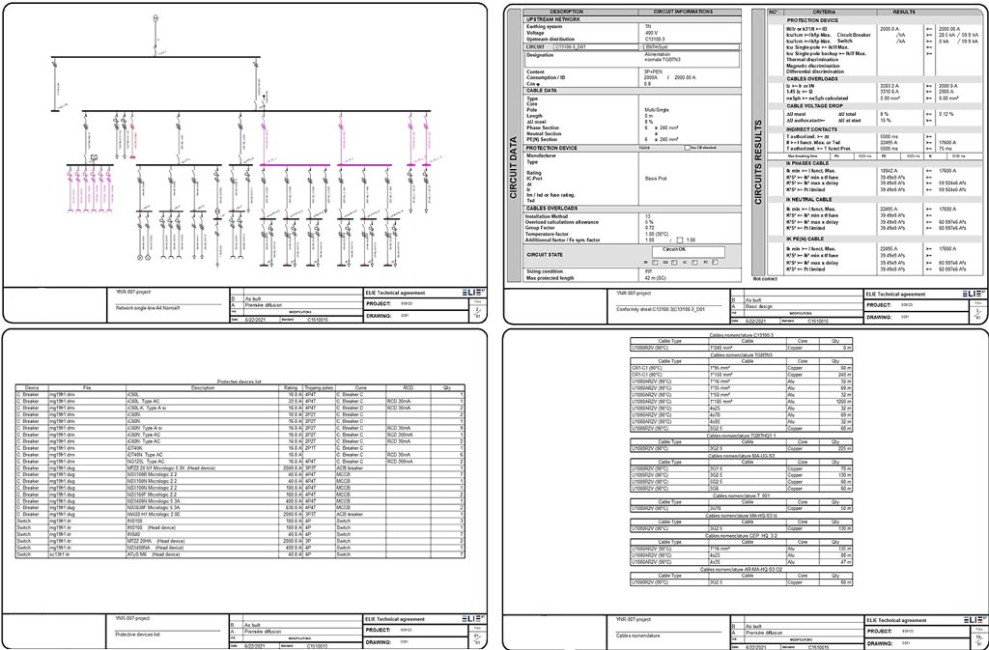

Caneco BT génère les schémas unifilaires tableau et général. Une passerelle permet également de transmettre une note de calcul à SEE Electrical Expert pour y réaliser un schéma d’armoire multifilaire. Une liaison Caneco HT vers Caneco BT est aussi prévue dans l’écosystème logiciel.

Armoires, nomenclatures et chiffrage

La base technique multi-fabricants et les configurateurs aident à sélectionner les protections, leurs accessoires et les enveloppes adaptées. Caneco BT peut prédéterminer des armoires en kit à partir des protections calculées, puis établir une nomenclature référencée.

Les données tarifaires fabricants permettent de calculer le prix de revient, de gérer les remises et de déterminer un prix de vente. Pour les consultations, la méthode « Pseudo Generic Object » (PGO) permet de travailler avec les références d’un fabricant pendant l’étude, puis de produire un DCE détaillé sans citer ce fabricant ni ses produits.

À qui s’adresse ce produit ?

• Bureaux d’études électriques : dimensionner les circuits et produire des documents de calcul et de schématique cohérents.
• Chargés d’affaires : suivre les choix matériels et préparer le chiffrage d’une installation.
• Installateurs et tableautiers : configurer protections et armoires à partir des résultats de l’étude.
• Maîtres d’œuvre : préparer des consultations techniquement détaillées sans imposer de fabricant.
