Logiciel de conception de faisceaux électriques - SEE Electrical Harness Engineering

Quand un projet machine multiplie les faisceaux, les connecteurs et les terminaisons, la difficulté est de garder des schémas exploitables jusqu’au plan de montage. SEE Harness Engineering est un module complémentaire de SEE Electrical Expert qui relie la conception logique du câblage à la représentation physique des faisceaux.

Vos équipes disposent ainsi d’un environnement dédié pour préparer des dossiers de conception et de production cohérents.

Points forts

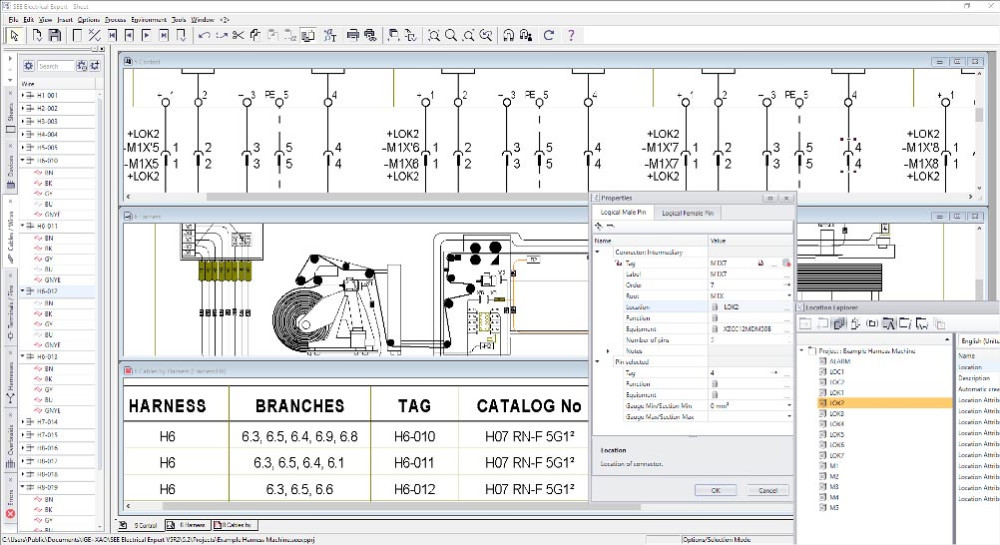

• Conception logique et physique : passez des schémas de câblage aux dessins de faisceaux avec branches, épissures et repères.
• Routage automatique des fils et câbles : facilitez leur affectation et leur cheminement dans les faisceaux.
• Liste De-À automatique : documentez les connexions pour faciliter leur lecture par les équipes en aval.

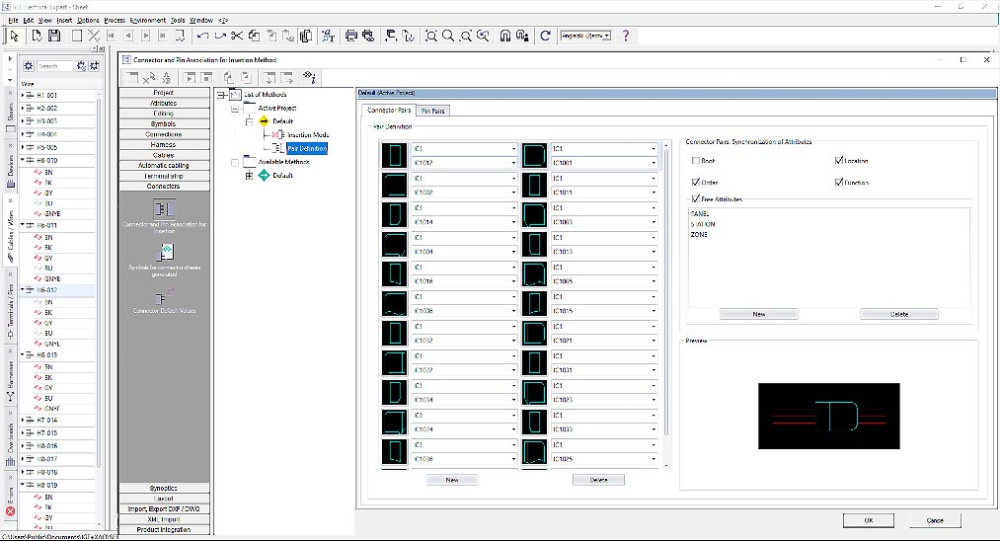

• Gestion des terminaisons : détaillez les extrémités nécessaires à la définition des faisceaux.

Usages recommandés

• Conception des faisceaux électriques d’une machine comportant plusieurs ensembles de câblage.
• Définition des connexions entre appareils, prises, fiches et connecteurs.
• Préparation de plans de faisceaux pour un projet de matériel ferroviaire.
• Documentation du câblage d’un système électrique aéronautique.

De SEE Electrical Expert au faisceau physique

SEE Harness Engineering s’adresse aux bureaux d’études qui conçoivent l’électricité de machines complexes dans SEE Electrical Expert. Ce module complémentaire s’appuie sur les schémas réalisés dans cet environnement pour définir les faisceaux électriques.

Le travail commence par la définition logique du câblage : boîtes noires, symboles, connexions, connecteurs, prises et fiches. Le concepteur affecte ensuite les câbles aux connexions entre appareils, puis représente le faisceau physique avec ses branches, épissures et repères. Cette progression aide à transmettre à la production une définition lisible de ce qui doit être raccordé et assemblé.

Routage et documentation des connexions

Dans un projet comprenant de nombreux faisceaux, fils et connecteurs, le routage automatique aide à organiser leur cheminement. La génération automatique d’une liste De-À explicite les points de départ et d’arrivée des connexions. La gestion des terminaisons complète la définition des extrémités.

Une application dédiée permet également de produire des dessins de faisceaux à l’échelle sur un écran utilisé comme plaque de montage numérique. Cet usage concerne les entreprises qui fabriquent des harnais. Vérifiez si cette application est incluse dans la configuration proposée avec le module.

À qui s’adresse ce produit ?

• Bureaux d’études machines : structurer des projets électriques comportant plusieurs faisceaux.
• Ingénieurs électriciens et concepteurs de faisceaux : passer du schéma logique au dessin physique détaillé.
• Équipes méthodes et fabrication : exploiter les plans et listes de connexions issus de la conception.
• Acteurs du transport ferroviaire et de l’aéronautique : documenter des câblages complexes avec de nombreux connecteurs et terminaisons.

SEE Harness Engineering répond aux besoins des équipes qui utilisent déjà SEE Electrical Expert et doivent définir des faisceaux complexes à partir de leurs schémas, avec leurs dessins physiques et leur documentation de connexion.
