Logiciel CAO - SEE Electrical 3D Panel

Vous concevez des tableaux électriques à partir de schémas et devez transmettre à l’atelier une implantation fiable ? SEE Electrical 3D Panel transforme les données de vos projets électriques en une représentation 3D exploitable pour concevoir des armoires, tableaux et coffrets.

Disponible en application autonome ou en complément de SEE Electrical et SEE Electrical Expert, il relie l’étude électrique à la préparation de la fabrication.

Points forts

• Implantation 3D : positionnez les composants sur les plaques de montage, portes et rails pour préparer un agencement précis.
• Vérification des collisions : repérez les conflits d’implantation avant l’assemblage.
• Bibliothèques de symboles 3D : réutilisez des composants et références électriques dans vos projets.
• Offre Manufacturing : calculez l’acheminement et la longueur des fils, puis générez des données utiles à la production.

Usages recommandés

• Concevoir l’implantation d’une armoire de commande à partir d’un projet SEE Electrical.
• Vérifier l’encombrement des composants dans un coffret électrique.
• Préparer le câblage et le perçage d’un tableau avec l’offre Manufacturing.
• Fournir à l’atelier des instructions visuelles pour l’assemblage.

Du schéma électrique à l’armoire 3D

SEE Electrical 3D Panel est un logiciel de CAO dédié à la conception et à la fabrication de tableaux électriques. Il exploite les projets créés dans SEE Electrical et SEE Electrical Expert pour placer les équipements dans une armoire, un tableau ou un coffret 3D. Les données d’autres systèmes de CAO électrique peuvent également être importées au moyen de fichiers d’échange XML.

Vous passez ainsi de la documentation électrique à un jumeau numérique qui aide à préparer l’implantation avant le montage. Le logiciel s’utilise en application autonome ou comme module complémentaire de SEE Electrical ou SEE Electrical Expert.

Implantation et contrôles avec l’offre Design

L’abonnement Design réunit les outils de conception de l’agencement 3D : bibliothèques de symboles, gestion des fils et des rails, conception de barres de cuivre et création de pièces 3D intelligentes. La vérification des collisions aide à détecter les conflits de positionnement avant qu’ils ne compliquent l’assemblage.

Cette offre comprend aussi un concepteur de documentation et Workflow Viewer pour visualiser les instructions d’assemblage destinées aux opérateurs. La prise en charge des unités impériales et du câblage AWG répond aux projets utilisant ces conventions.

Données de production avec l’offre Manufacturing

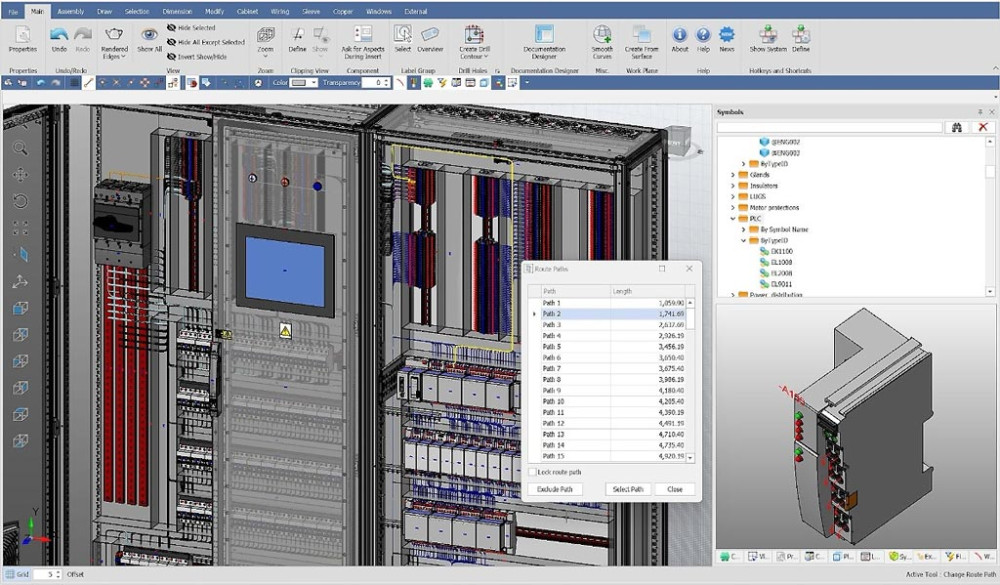

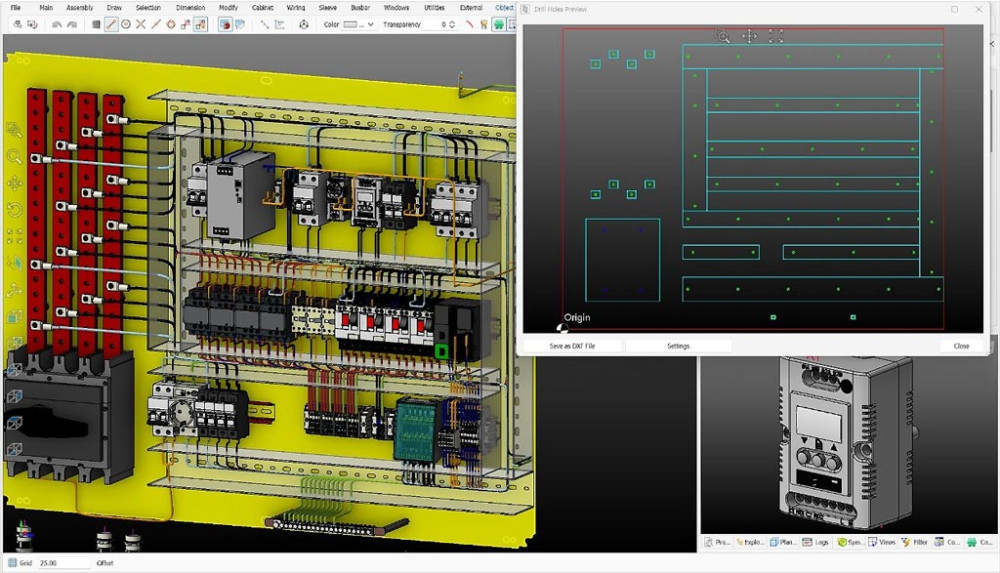

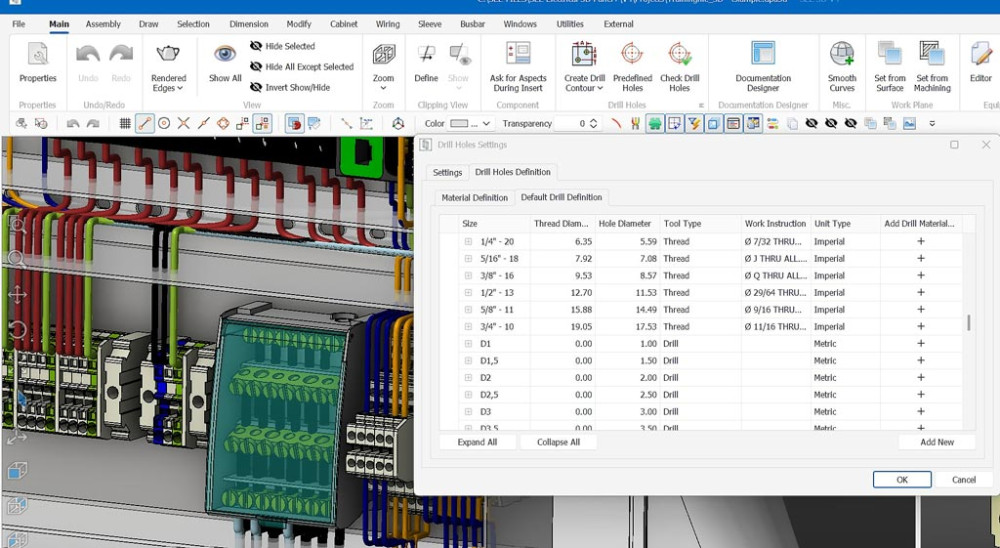

Manufacturing inclut les fonctions Design et ajoute des sorties destinées à l’atelier. Le logiciel calcule automatiquement l’acheminement et la longueur des fils, génère un plan de perçage et produit une liste de connexions « Depuis → Vers ». La gestion des raccords d’extrémité et les autres données de fabrication contribuent à préparer le câblage, le repérage et le marquage.

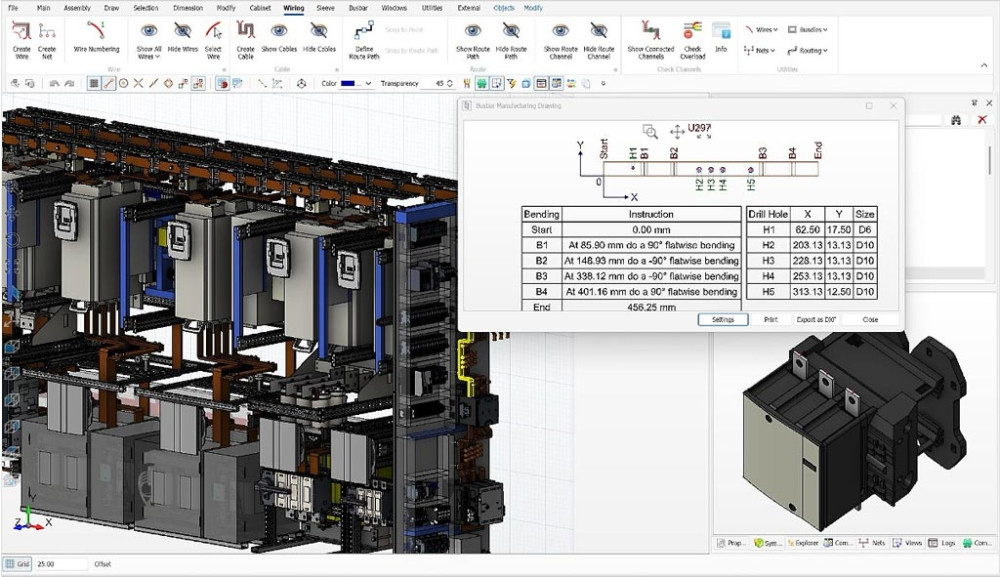

Dans la version V4.1.2 présentée dans les données fournies, des contrôles qualité de conception, une visualisation 3D améliorée et une prise en charge avancée de la fabrication des jeux de barres complètent ces capacités. La réduction annoncée de la taille des fichiers modèles peut atteindre 75 %.

À qui s’adresse ce produit ?

• Bureaux d’études électriques : traduire les schémas en implantations 3D contrôlées.
• Tableautiers et fabricants d’armoires : préparer le montage, le perçage et le câblage à partir d’un même projet.
• Responsables de production : transmettre aux opérateurs des données de fabrication et des instructions d’assemblage.
• Intégrateurs : exploiter des projets issus de l’écosystème SEE ou importer des données d’une autre CAO électrique.
