Interface graphique du logiciel CAO

Calculs statique, dynamique, non linéaire, géotechnique et du béton armé.

Code fiche produit :6977246
Prix sur demande
Demander un prix
4/5
Qualité de service garantie



Cette interface graphique du logiciel CAO offre une très grande souplesse d’utilisation car elle permet de lire et d’importer le projet directement en 3D. Avantages : - Combinant la puissance du pré-post processeur logiciel CAO et la richess...

[En savoir plus]

Documentation
Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

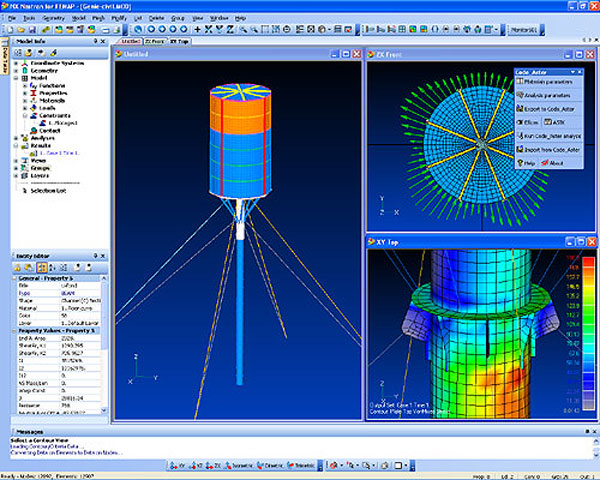

Cette interface graphique du logiciel CAO offre une très grande souplesse d’utilisation car elle permet de lire et d’importer le projet directement en 3D.

Avantages :

- Combinant la puissance du pré-post processeur logiciel CAO et la richesse des fonctionnalités du Code_Aster, cette interface vous permettra d'exploiter le Code_Aster en bénéficiant des fonctions graphiques modernes de l'outil CAO.
- Le code Aster est utilisé dans le domaine du génie civil pour des calculs statique, dynamique, non linéaire, géotechnique et du béton armé.

Fonctionnalités de l'interface :

- Export du fichier de maillage .mail
- Export du fichier de commande .comm
- Lecture des résultats Aster

Export du fichier de maillage .mail :

- Tous types d'éléments supportés : POI, SEG, QUAD, TRIA, TETRA, HEXA, ...
- Eléments d'ordre 1 et d'ordre 2 supportés (TRIA6, HEXA8, ...)
- Export des groupes CAO : vos groupes utilisateurs sont disponibles dans Aster
- Export de groupes automatiques pour affectation des propriétés, matériaux, ...

Export du fichier de commande .comm :

- Définition et affectation automatique des types d'éléments (AFFE_MODELE)
- Définition et affectation automatique des matériaux (DEFI et AFFE_MATERIAU)
- Définition et affectation automatique des propriétés (AFFE_CARA_ELEM)
- Définition et affectation automatique des conditions limités (AFFE_CHAR_MECA)

Lecture des résultats Aster dans la logiciel CAO :

- Champs nodaux et aux noeuds par élément
- Déplacements, réactions, contraintes, déformations, énergies de déformation, ..
