Machine gravure laser

Quelle est la différence entre un laser CO2 et un laser Fibre ?

Le choix de la source laser détermine les matériaux que vous pourrez travailler. Leurs longueurs d'onde étant différentes, ils ne réagissent pas de la même manière :

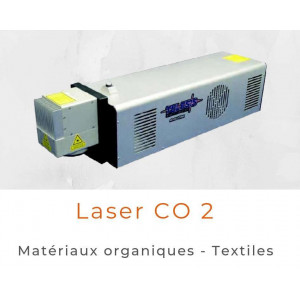

• Le laser CO2 (10 640 nm) : C'est la technologie polyvalente par excellence. Il est idéal pour la découpe et la gravure des matériaux organiques (bois, cuir, papier, tissu, acrylique, verre, caoutchouc).
• Le laser Fibre (1 064 nm) : Il est conçu spécifiquement pour le marquage direct, très rapide et en profondeur, des métaux (acier, inox, aluminium, laiton) et de certains plastiques industriels durs.

Quelle puissance (en Watts) choisir pour une machine laser CO2 ?

La puissance du tube laser impacte directement l'épaisseur de découpe et la vitesse de gravure :

• De 30W à 60W : Parfait pour la gravure de très haute précision (fabrication de tampons, petite signalétique) et la découpe de matériaux fins (jusqu'à 5 mm d'épaisseur).
• De 80W à 150W (ou plus) : Indispensable pour la découpe industrielle rapide et épaisse (bois de 10 à 15 mm, acrylique épais) tout en conservant une excellente capacité de gravure.

Faut-il prévoir un système d'aspiration des fumées ?

Oui, l'extraction des fumées est une obligation pour la sécurité des opérateurs et la pérennité de la machine. La sublimation des matériaux génère des microparticules et des COV (Composés Organiques Volatils). Il faut prévoir :

• Un extracteur autonome avec filtration (combinaison de filtres HEPA et de filtres à charbon actif) si l'air doit être rejeté directement à l'intérieur de l'atelier ou du bureau.
• Ou un ventilateur extracteur (turbine) relié à une gaine d'évacuation pour rejeter les fumées en extérieur, conformément aux normes environnementales locales.

Peut-on graver et découper du PVC avec une machine laser ?

Non, c'est strictement interdit. La combustion du PVC (Polychlorure de Vinyle), du vinyle ou de tout autre plastique contenant des halogènes libère du gaz chlorure d'hydrogène :

• Ce gaz est hautement toxique et mortel pour les opérateurs en cas d'inhalation.
• Il est également extrêmement corrosif : au contact de l'humidité de l'air, il se transforme en acide chlorhydrique qui détruira la mécanique (rouille), l'optique et l'électronique de la machine en quelques semaines.

Comment graver des objets cylindriques comme des bouteilles ou des verres ?

Pour marquer sur toute la circonférence d'un objet cylindrique, la machine doit être équipée d'un accessoire spécifique appelé tourne-cylindre (ou axe rotatif). Il en existe deux types :

• Le tourne-cylindre à rouleaux : L'objet est simplement posé sur des rouleaux motorisés. Il est idéal pour les cylindres réguliers et simples (bouteilles lisses, verres droits).
• Le tourne-cylindre à mandrin : L'objet est pincé dans un mandrin à mors (comme sur un tour d'usinage). Il est indispensable pour les objets irréguliers, coniques, ou dotés d'une anse (mugs, tasses).

Est-il possible de marquer du métal avec un laser CO2 ?

Le faisceau d'un laser CO2 est naturellement réfléchi par les métaux nus. Cependant, pour les marquer avec cette technologie, deux solutions palliatives existent :

• Appliquer un spray de marquage thermochimique (type CerMark ou Thermark) avant la gravure. La chaleur du laser va cuire le produit pour le fusionner au métal, créant une marque noire permanente.
• Graver des métaux anodisés ou peints (comme l'aluminium anodisé). Le laser se contente alors de pulvériser la fine couche d'anodisation pour révéler le métal blanc en dessous.

Quel entretien nécessite une machine de gravure laser ?

L'entretien préventif régulier garantit la précision du faisceau, évite les incendies et prolonge la durée de vie du tube :

• Nettoyage de l'optique : Les miroirs de renvoi et la lentille focale doivent être nettoyés très régulièrement avec un coton-tige et un liquide spécifique pour éviter que les fumées déposées ne brûlent et ne fendent le verre.
• Entretien du refroidisseur (Chiller) : Remplacer l'eau déminéralisée du circuit de refroidissement du tube laser en verre tous les 3 à 6 mois.
• Lubrification : Nettoyer et graisser les rails de guidage linéaire, et retirer les débris accumulés sur la grille "nid d'abeille" du plateau de découpe.

Qu'est-ce que l'assistance d'air (Air Assist) sur la tête laser ?

C'est un flux d'air comprimé continu soufflé directement par la buse de la tête laser, exactement sur le point de découpe. Ses rôles sont cruciaux :

• Il éteint les flammes lors de la découpe de matériaux très inflammables (bois, carton, papier).
• Il chasse les débris et les fumées hors du trait de coupe, permettant au faisceau de pénétrer plus profondément et évitant le noircissement (traces de carbonisation) sur les bords du bois.
• Il protège la lentille focale en empêchant les fumées et les projections de remonter à l'intérieur de la tête de gravure.

Quels types de fichiers et logiciels sont utilisés pour piloter ces machines ?

Le laser fonctionne à l'aide de logiciels de FAO (Fabrication Assistée par Ordinateur) spécifiques (comme LightBurn, RDWorks ou EZCAD) qui interprètent différents formats :

• Pour la découpe ou le marquage de contour : Il faut utiliser des fichiers vectoriels (DXF, SVG, AI, PDF) qui fournissent au laser des coordonnées mathématiques exactes à suivre.
• Pour la gravure de surface ou la photo : On utilise des images matricielles/bitmap (JPG, PNG, BMP) que le logiciel va trammer (convertir en points). Le laser balaie l'image ligne par ligne, un peu comme une imprimante à jet d'encre.

Que signifient les classes de sécurité laser (Classe 1 ou Classe 4) ?

Les lasers industriels sont catégorisés selon le risque d'exposition au faisceau :

• Machine de Classe 1 : L'équipement est entièrement cartérisé (boîtier fermé). Le faisceau ne peut pas s'échapper, et un capteur coupe le laser si la porte est ouverte. Il n'y a aucun risque pour l'opérateur (pas de lunettes obligatoires). C'est le standard pour les écoles, les FabLabs et les bureaux.
• Machine de Classe 4 : C'est un laser ouvert (type station de marquage sur potence ou machine grand format "flatbed" sans capot). L'exposition directe ou réfléchie au faisceau est extrêmement dangereuse pour la peau et peut rendre aveugle instantanément. Le port de lunettes de protection certifiées CE, adaptées à la longueur d'onde de la source, est strictement obligatoire.
