Machine de marquage par micro-percussion

À qui s’adressent les machines de marquage par micro-percussion ?

Une machine de marquage par micro-percussion répond aux besoins des professionnels qui doivent identifier durablement leurs pièces. Le marquage reste lisible malgré l’usure, les manipulations ou les conditions difficiles de production.

• Industries mécaniques : vous devez marquer des numéros de série, références ou codes de fabrication sur des pièces métalliques afin d’assurer leur suivi tout au long du cycle de production.
• Sous-traitants industriels : vous devez répondre aux exigences de traçabilité imposées par vos donneurs d’ordre. Un marquage permanent permet d’identifier rapidement chaque pièce fabriquée.
• Constructeurs automobiles : vous avez besoin d’inscrire des identifiants durables sur des composants soumis aux vibrations, aux frottements et aux contraintes mécaniques.
• Industries aéronautiques et ferroviaires : vous recherchez des solutions de marquage capables de conserver une parfaite lisibilité pendant toute la durée de vie des équipements.
• Services maintenance et qualité : vous devez identifier des machines, outillages ou équipements afin de simplifier le suivi des interventions et des contrôles périodiques.

Comment choisir une machine de marquage par micro-percussion ?

Pour choisir votre machine de marquage par micro-percussion, il faut définir le type de pièces à identifier, la profondeur de gravure et les contraintes de production. Tous les systèmes ne répondent pas aux mêmes besoins de traçabilité.

Premier critère, la nature des pièces à marquer :

• Pour des pièces métalliques massives ou fortement sollicitées, privilégiez une machine capable de réaliser un marquage profond et durable.
• Pour des composants de dimensions variées, vérifiez la capacité de la machine à s’adapter à différentes géométries de pièces.

Deuxième critère, la force de marquage :

• Une force élevée permet d’obtenir un marquage plus profond et plus résistant aux traitements de surface ou aux conditions d’exploitation difficiles.
• Pour certaines applications industrielles, des équipements développant une force comprise entre 500 kg et 10 tonnes assurent une excellente lisibilité.

Troisième critère, la mobilité :

• Pour le marquage directement sur des équipements ou des structures en place, un système portable apporte davantage de souplesse.
• Pour les postes fixes de production, une machine installée sur établi favorise la répétabilité et la productivité.

Quatrième critère, la cadence de production :

• Si vous réalisez un grand nombre de marquages chaque jour, la vitesse d’exécution devient un critère important pour limiter les temps de cycle.
• Un équipement capable d’atteindre 2 caractères par seconde permet d’accélérer les opérations d’identification sur de nombreuses applications industrielles.

Les modèles phares de machines de marquage par micro-percussion disponibles sur Techni Contact

Nos deux équipements répondent aux principaux besoins rencontrés dans les ateliers industriels :

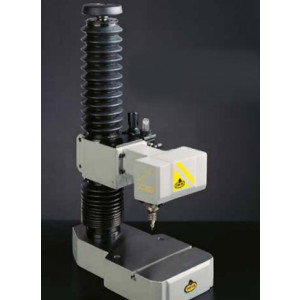

• La machine de marquage par micro-percussion avec force de 500 kg à 10 tonnes convient aux applications exigeant un marquage profond et durable. Elle permet d’identifier des pièces métalliques destinées à évoluer dans des environnements industriels exigeants.

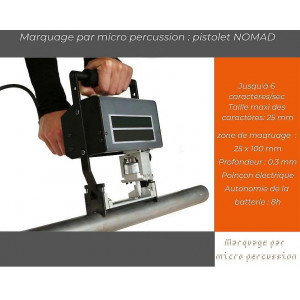

• Le pistolet de marquage par micro-percussion portable avec vitesse de 2 caractères par seconde apporte davantage de mobilité. Il facilite le marquage directement sur des équipements, structures ou pièces difficiles à déplacer vers un poste fixe.

Nos autres rayons pour compléter votre besoin

Selon vos contraintes, d’autres technologies de marquage peuvent compléter votre installation :

• Une machine de gravure laser permet de réaliser des marquages précis, sans contact et avec un excellent niveau de finition sur de nombreux matériaux.
• Une machine jet d’encre est adaptée aux marquages rapides sur lignes de production et aux besoins de codage à haute cadence.
• Une machine de marquage à chaud convient au marquage de certains matériaux nécessitant une empreinte nette obtenue par transfert thermique.

FAQ – Questions fréquentes relatives aux machines de marquage

Quelle est la différence entre une micro-percussion pneumatique et électromagnétique ?

Le choix de la technologie de frappe dépend de votre environnement de travail et de la profondeur souhaitée :

• La technologie pneumatique : Le pointeau est propulsé par de l'air comprimé. Elle permet un marquage très profond et rapide, idéal pour les pièces brutes ou peintes a posteriori, mais nécessite un raccordement au réseau d'air de l'atelier.
• La technologie électromagnétique : Le pointeau est actionné par une bobine électrique. Elle ne nécessite qu'une simple prise secteur (ou une batterie pour les modèles portables). Elle offre un contrôle très précis de la force de frappe, idéal pour les pièces fines ou fragiles.

Jusqu'à quelle dureté de matériau peut-on utiliser la micro-percussion ?

La micro-percussion est extrêmement polyvalente, mais elle a des limites physiques. En règle générale :

• Elle permet de marquer sans problème des matériaux dont la dureté va jusqu'à 62 HRC (dureté Rockwell).
• Les matériaux compatibles incluent l'aluminium, le laiton, l'inox, le titane, les aciers traités et même certains plastiques durs.
• Au-delà de 62 HRC, le pointeau s'usera prématurément ou se cassera. Il faudra alors envisager une technologie de gravure laser.

Peut-on marquer des codes 2D (DataMatrix) avec cette technologie ?

Oui, la micro-percussion est l'une des technologies de référence pour l'implémentation de la traçabilité par code DataMatrix (très utilisé dans l'automobile et l'aéronautique).

Comment marquer des pièces cylindriques (tubes, arbres, bagues) ?

Le marquage sur une surface courbe est impossible avec une tête fixe basique si le rayon de courbure est important. Pour y remédier, vous devez équiper votre machine sur colonne d'un axe rotatif (axe D) :

• La pièce cylindrique est enserrée dans un mandrin motorisé.
• La machine fait tourner la pièce de manière synchronisée avec la frappe du pointeau, garantissant un marquage droit, régulier et à profondeur constante sur toute la circonférence.

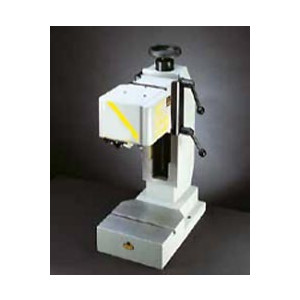

Quelle est la différence entre la micro-percussion et le marquage par rayage ?

Bien que les machines se ressemblent visuellement, le principe mécanique diffère, notamment en matière de nuisances sonores :

• La micro-percussion : Fonctionne par succession d'impacts (des points). Elle est très bruyante sur les tôles creuses (effet caisse de résonance).
• Le rayage (ou scribing) : Une pointe en carbure ou diamant s'enfonce dans la matière et se déplace sans remonter pour "griffer" la surface. Le tracé est continu, d'une grande qualité esthétique, et surtout, l'opération est extrêmement silencieuse.

Le marquage par micro-percussion résiste-t-il aux traitements de surface ?

C'est son atout majeur face au marquage jet d'encre ou laser de surface. Grâce à la déformation de la matière (frappe en profondeur) :

• Le texte reste parfaitement lisible même après une mise en peinture, une galvanisation, un sablage léger ou un traitement thermique.
• Pour une lisibilité optimale post-traitement, il suffit d'augmenter la force de frappe et l'espacement des points lors de la programmation.

Comment intégrer un équipement de micro-percussion sur une ligne automatisée ?

Pour les productions en grande série sans intervention humaine, les constructeurs proposent des têtes intégrables (sans écran ni poignée). Elles s'installent via :

• Une fixation mécanique compacte sur un bras robotisé ou un bâti de la ligne.
• Une communication directe avec l'automate (API) de la chaîne de production via des protocoles industriels standards (Profinet, Ethernet/IP, RS232, E/S logiques).

Comment fonctionne le logiciel de création des messages à graver ?

Les machines modernes sont équipées d'unités de contrôle avec écran tactile ou d'un logiciel PC très intuitif. Ces interfaces permettent de générer automatiquement :

• Des données variables : incrémentation de numéros de série, horodatage (date et heure en temps réel), codes d'équipe (shifts).
• Des textes fixes : références articles, nom de l'entreprise.
• Des logos simples (convertis en format point par point) et des codes 2D.

Quel est l'entretien courant d'une machine de micro-percussion ?

C'est une technologie très fiable qui demande peu de maintenance, mais deux éléments nécessitent votre attention :

• Le pointeau (stylet) : Fabriqué en carbure de tungstène, il s'émousse avec le temps. Il doit être affûté périodiquement (avec une meule diamantée) ou remplacé, sous peine de voir le marquage perdre en profondeur et en lisibilité.
• La mécanique de guidage : Les axes X et Y doivent être nettoyés et légèrement lubrifiés pour éviter l'accumulation de poussières métalliques qui pourraient bloquer les courroies.

Comment réduire le bruit lors du marquage sur des pièces creuses ou des tôles ?

La frappe sur une tôle mince peut générer des nuisances sonores atteignant les 90 à 100 dB. Pour protéger l'audition des opérateurs, vous pouvez :

• Placer la machine sur colonne à l'intérieur d'un caisson insonorisé (avec porte de chargement sécurisée).
• Utiliser des mors de bridage spécifiques (en plastique dur ou en plomb) pour absorber les vibrations de la pièce.
• Basculer sur une technologie de marquage par rayage, beaucoup plus silencieuse.
