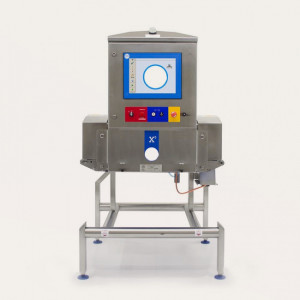

Machine d'inspection rayon X

Qu’est-ce qu’une machine d’inspection rayon X ?

Une machine d'inspection par rayon X est un appareil qui utilise des rayons X pour détecter les défauts internes non visibles à l'œil nu dans divers produits ou matériaux. Elle fonctionne en émettant des rayons X à travers l'objet, puis en analysant l'image obtenue. Les domaines d'usage sont nombreux, allant de l'industrie alimentaire pour déceler des corps étrangers dans les produits, à l'industrie aérospatiale pour inspecter les composants des avions. Les principaux utilisateurs sont les inspecteurs qualité, les contrôleurs industriels et les techniciens en radiographie industrielle, nécessitant une formation spécifique pour utiliser correctement cette technologie.

Comment fonctionne une machine d’inspection rayon X ?

Génération des rayons X : Une source de rayons X produit ces rayons en utilisant un tube à rayons X, où les électrons sont accélérés vers une cible en métal (généralement du tungstène) à haute vitesse. Lorsque ces électrons frappent la cible, ils produisent des rayons X.

Pénétration de l'objet : Les rayons X, de par leur nature, peuvent traverser divers matériaux. Ils sont absorbés différemment selon la densité et l'épaisseur de l'objet. Par exemple, dans l'industrie alimentaire, un morceau de métal dans un produit alimentaire absorbera plus de rayons X qu'un morceau de pain.

Détection et analyse : Derrière l'objet se trouve un détecteur de rayons X qui reçoit les rayons ayant traversé l'objet. Les zones plus denses ou plus épaisses laissent passer moins de rayons X, créant une image contrastée qui peut être analysée pour détecter d'éventuels défauts. Dans l'industrie aérospatiale, cela pourrait être une fissure dans une turbine d'avion.

Interprétation des résultats : Le logiciel de la machine analyse ensuite l'image pour détecter les anomalies. Ces informations sont ensuite utilisées pour prendre des décisions, par exemple pour retirer de la chaîne de production les produits défectueux.

Quelles sont les applications des machines d’inspection par rayons X ?

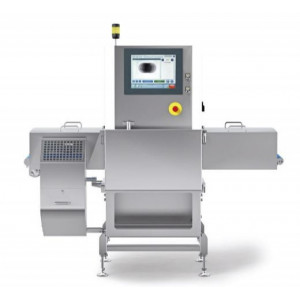

Industrie alimentaire : Elles sont utilisées pour inspecter les aliments emballés et non emballés, afin de détecter la présence de contaminants tels que les métaux, les os, les pierres, le verre ou les plastiques durs. Par exemple, une entreprise de transformation de la viande l’utilise pour repérer un petit os dans un steak haché avant qu'il n'atteigne le consommateur.

Industrie aérospatiale : L'inspection par rayons X est couramment utilisée pour vérifier l'intégrité structurelle des composants d'avion. Par exemple, les turbines d'avion sont inspectées pour détecter d'éventuelles fissures ou défauts de fabrication qui pourraient compromettre la sécurité du vol.

Industrie automobile : Elle est utilisée pour contrôler la qualité des pièces automobiles, comme les airbags, les freins ou les joints soudés. Elle permet de repérer tout défaut interne qui pourrait affecter le fonctionnement de la voiture.

Industrie électronique : Dans le domaine de l'électronique, elles permettent d'examiner les cartes de circuits imprimés (PCI) et autres composants pour repérer les soudures défectueuses, les courts-circuits ou autres problèmes.

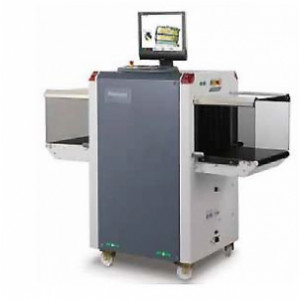

Sécurité et contrôle aux frontières : Elles sont également utilisées dans les aéroports et les postes de douane pour vérifier les bagages et les cargaisons, afin de détecter d'éventuels objets illégaux ou dangereux.

Quelle est la différence entre une machine d’inspection par rayon X et un scanner classique ?

La machine d'inspection à rayons X utilise des rayons X - une forme de radiation électromagnétique - pour inspecter l'intérieur d'objets divers sans les ouvrir ou les endommager. Par exemple, dans un aéroport, elle est utilisée pour vérifier le contenu des bagages ; dans une usine de fabrication, pour inspecter la qualité des produits sans démontage ; et dans le domaine médical, elle permet d'obtenir des images de l'intérieur du corps humain.

Un scanner classique, en revanche, est un appareil qui numérise des documents imprimés ou des images pour les transformer en format numérique. Il utilise une source de lumière, un miroir et un capteur CCD (Charge Coupled Device) ou CIS (Contact Image Sensor) pour capturer l'image du document et la convertir en une série de pixels, qui sont ensuite stockés sous forme de fichier numérique. Il est utilisé principalement dans des contextes de bureau ou domestiques pour la numérisation de documents, de photos et parfois de négatifs ou de diapositives.

Quelles sont les fonctionnalités d’une machine d’inspection à rayons X ?

Détecter les défauts internes : Leur capacité à identifier les défauts internes dans divers matériaux. Par exemple, elles peuvent déceler des fractures, des fissures ou des porosités dans des pièces métalliques utilisées dans l'industrie aérospatiale.

Mesurer la densité et l'épaisseur : Elles mesurent précisément l'épaisseur des matériaux et déterminent leur densité. Ces caractéristiques sont utiles, par exemple, dans l'industrie alimentaire pour vérifier l'uniformité du produit ou dans l'industrie de l'électronique pour vérifier l'épaisseur des composants.

Contrôle de qualité : Elles sont couramment utilisées pour le contrôle de qualité. Elles permettent de garantir que les produits répondent aux normes de qualité requises. Par exemple, dans l'industrie alimentaire, elles peuvent détecter la présence de corps étrangers comme le métal, le verre ou les pierres.

Imagerie 2D et 3D : Certaines machines offrent des fonctionnalités d'imagerie en 2D et 3D. Les images en 3D fournissent une vue détaillée et complète de l'objet inspecté, ce qui est particulièrement utile pour l'analyse des défauts complexes.

Identification de composants : Elles sont utilisées pour identifier et localiser précisément les composants et vérifier s’ils sont correctement installés et soudés.

Conformité aux normes de sécurité : Elles aident également les entreprises à respecter les normes de sécurité. Par exemple, dans l'industrie du jouet, ces machines peuvent vérifier si les petits éléments potentiellement dangereux sont correctement fixés.

Quels sont les avantages d’une machine d’inspection à rayons X ?

Inspection non destructive : Leur capacité à inspecter l'intérieur des objets sans les endommager ou les altérer est l’un de ses principaux avantages.

Précision : Elles sont extrêmement précises, capables de détecter de petits défauts ou contaminants, parfois jusqu'à l'échelle du micromètre. Dans l'industrie électronique, par exemple, elles peuvent identifier des soudures défectueuses sur des cartes de circuits imprimés (PCI) qui pourraient autrement passer inaperçues.

Polyvalence : Elles peuvent être utilisées pour une large gamme de produits et de matériaux, allant des aliments aux bagages, en passant par les pièces électroniques et aérospatiales. Cette polyvalence les rend utiles dans de nombreuses industries différentes.

Efficacité : Elles inspectent rapidement de grandes quantités de produits ou de matériaux, ce qui contribue à l'efficacité de la production et de la sécurité. Par exemple, dans les aéroports, elles permettent une inspection rapide des bagages, facilitant ainsi le flux de passagers.

Amélioration de la qualité et de la sécurité : En identifiant les défauts ou les contaminants potentiels, elles contribuent à améliorer la qualité des produits et la sécurité des consommateurs et des travailleurs. Par exemple, dans l'industrie alimentaire, elles préviennent la contamination des aliments, contribuant ainsi à la sécurité alimentaire.

Quelle est la précision d’une machine d’inspection à rayons X ?

Sa précision dépend de nombreux facteurs, y compris le type d'objet examiné, la nature du matériau, l'épaisseur de l'objet, le type de la machine, la résolution du détecteur et le réglage des paramètres de l'opération.

En termes de détection de contaminants, elles sont incroyablement précises. Par exemple, dans l'industrie alimentaire, elles peuvent détecter des corps étrangers métalliques aussi petits que 0,5 mm, voire moins. Pour les contaminants non métalliques comme le verre, le plastique ou les os, la taille minimale détectable est plus grande, de 1 à 2 mm, en fonction de la densité du contaminant et du produit alimentaire.

Pour l'inspection des bagages dans les aéroports, elle doit être capable de détecter des objets potentiellement dangereux ou illégaux, tels que les armes, les explosifs ou les substances illicites, quel que soit leur emplacement dans le bagage. Le niveau de détail et la précision de ces machines varient, mais ils sont conçus pour identifier les objets de quelques millimètres de taille.

Dans l'industrie électronique, elles peuvent détecter des défauts dans les cartes de circuits imprimés (PCB) tels que les soudures défectueuses, les fissures et les composants mal alignés avec une précision à l'échelle du micromètre.

Comment choisir une machine d’inspection à rayons X ?

Vos besoins spécifiques : Évaluez ce que vous espérez réaliser avec la machine. Si vous travaillez dans l'industrie alimentaire, vous aurez besoin d'une machine capable de détecter des contaminants de petite taille dans divers types d'aliments. Si vous travaillez dans l'électronique, vous aurez besoin d'une machine qui peut détecter des défauts très précis dans des composants électroniques complexes.

La résolution de l'image : La résolution détermine le niveau de détail que la machine peut fournir. Une résolution plus élevée permet de détecter des défauts ou des contaminants plus petits, mais peut également augmenter le coût de la machine.

Le débit : Si vous devez inspecter un grand nombre d'objets en peu de temps, vous aurez besoin d'une machine avec un haut débit. Vérifiez combien d'objets par heure la machine peut inspecter.

La taille de l'objet à inspecter : Elles sont disponibles dans une gamme de tailles pour accueillir différents objets, allant des petits composants électroniques aux grands bagages ou colis.

La facilité d'utilisation : Une interface utilisateur intuitive peut rendre l'opération de la machine plus simple et plus efficace. Recherchez des fonctionnalités comme des logiciels de visualisation facile à utiliser, des capacités de formation et de support, et une maintenance facile.

Conformité aux normes de sécurité : Elles doivent être conformes aux normes de sécurité pour protéger les opérateurs et l'environnement contre l'exposition aux rayons X.

Le coût : Assurez-vous de tenir compte non seulement du coût initial de la machine, mais aussi des coûts d'exploitation et de maintenance à long terme.

La machine d’inspection à rayons X est-elle sûre pour la santé ?

Les rayons X sont potentiellement dangereux si l’utilisation correcte et réglementée de la machine n’est pas respectée.

Contrôle des expositions : Elles sont conçues pour minimiser l'exposition aux radiations. Elles sont équipées d'écrans de protection, de systèmes de confinement et de systèmes d'arrêt automatique pour limiter l'exposition. Par exemple, l'opérateur pourrait se trouver dans une salle de contrôle séparée, à l'abri des radiations pendant que la machine est en fonctionnement.

Respect des normes de sécurité : Elles sont réglementées par des normes de sécurité strictes qui limitent l'exposition aux radiations. Les entreprises doivent se conformer à ces réglementations pour garantir la sécurité de leurs employés.

Formation et éducation : Les opérateurs doivent recevoir une formation adéquate sur l'utilisation sécurisée de ces machines. Cette formation comprend des informations sur les effets des radiations, les mesures de protection et les procédures d'urgence.

Surveillance de l'exposition : Dans certaines situations, les travailleurs peuvent être équipés de dosimètres, des appareils qui mesurent l'exposition aux radiations. Ceci permet de s'assurer que leur exposition reste dans les limites acceptables.

Comment former le personnel à l’utilisation d’une machine d’inspection à rayons X ?

Comprendre les principes de base des rayons X : Cela inclut une connaissance des différents types de rayons X, de la façon dont ils interagissent avec les matériaux, et comment ils sont utilisés pour créer des images détaillées de l'intérieur des objets.

Formation pratique à la machine : Cela comprend la compréhension du fonctionnement des commandes, du chargement et du déchargement des objets, de la mise en route et de l'arrêt de la machine, ainsi que de l'interprétation des résultats.

Sécurité des rayons X : La sécurité est une préoccupation majeure lors de l'utilisation de ces machines. Les opérateurs doivent être formés aux dangers des rayons X, aux méthodes de protection contre l'exposition, ainsi qu'aux procédures d'urgence en cas d'exposition accidentelle.

Interprétation des images : Cela implique la détection de défauts ou d'anomalies, ainsi que la compréhension de la signification de différents niveaux de densité et de contraste dans l'image.

Maintenance et dépannage : Les opérateurs doivent être formés à la maintenance de base et au dépannage. Cela inclut des tâches comme le nettoyage de la machine, le remplacement de pièces, ou la résolution de problèmes simples.

Quel est l’impact environnemental d’une machine d’inspection à rayons X ?

Consommation d'énergie : Comme tous les équipements électroniques, elles consomment de l'électricité. L'impact environnemental de cette consommation dépend de la source de l'électricité. Par exemple, l'électricité provenant de sources renouvelables a un impact moindre que celle provenant de sources non renouvelables. Noter que les progrès technologiques ont permis d'améliorer l'efficacité énergétique de ces machines.

Gestion des déchets : Elles contiennent des composants électroniques qui peuvent générer des déchets électroniques à la fin de leur cycle de vie. Ces déchets doivent être correctement gérés pour minimiser leur impact sur l'environnement. De nombreux fabricants offrent maintenant des programmes de recyclage pour aider à gérer ces déchets de manière responsable.

Exposition aux radiations : Elles génèrent des radiations ionisantes, qui peuvent être dangereuses pour l'environnement si elles ne sont pas correctement contrôlées. Cependant, ces machines sont conçues pour limiter l'exposition aux radiations au minimum nécessaire pour réaliser l'inspection. De plus, elles sont soumises à des réglementations strictes pour garantir la sécurité des travailleurs et de l'environnement.

Durée de vie des équipements : Sa durée de vie a également un impact sur son empreinte environnementale. Plus la durée de vie de la machine est longue, moins il est nécessaire de produire de nouvelles machines, ce qui réduit l'impact environnemental de la production de machines.

Quelles sont les dernières innovations des machines d’inspection à rayons X ?

Imagerie 3D haute résolution : Les avancées dans l'imagerie 3D à rayons X ont permis une visualisation plus détaillée et plus précise des objets inspectés. Par exemple, la tomographie par rayons X à haute résolution (HRXCT) peut produire des images 3D détaillées des structures internes d'un objet avec une résolution allant jusqu'à quelques micromètres. Cela est particulièrement utile dans des secteurs comme l'électronique, où il est essentiel de détecter de petits défauts.

Intelligence artificielle et apprentissage automatique : La IA et l'apprentissage automatique sont de plus en plus utilisés pour améliorer l'analyse et l'interprétation des images à rayons X. Ces technologies aident à identifier les défauts, à trier les matériaux et à effectuer d'autres tâches de manière plus rapide et plus précise que les humains. Par exemple, une IA peut être formée à reconnaître des images de pièces défectueuses et à signaler automatiquement tout problème.

Inspections à vitesse accrue : De nouvelles technologies ont également permis d'augmenter la vitesse à laquelle les inspections par rayons X sont réalisées. Cela est particulièrement bénéfique dans des environnements de production à haut volume, où des inspections rapides sont essentielles pour maintenir une cadence élevée. Par exemple, des systèmes d'inspection en ligne à rayons X à haute vitesse sont utilisés pour inspecter des produits sur une chaîne de production en temps réel.

Machines plus compactes et portables : La miniaturisation des composants a permis de rendre les machines d'inspection à rayons X plus compactes et plus portables. Ces machines plus petites peuvent être utilisées dans des endroits où l'espace est limité, ou déplacées sur différents sites pour des inspections flexibles.

Quelles sont les normes applicables aux machines d’inspection à rayons X ?

Code du travail : Il contient plusieurs dispositions relatives à l'utilisation des rayons X dans le milieu professionnel. Par exemple, les articles R4451-1 à R4451-48 définissent les obligations des employeurs en matière de protection des travailleurs contre les dangers des radiations ionisantes, comme les rayons X.

Code de la santé publique (articles R1333-1 à R1333-100) : Il établit les normes pour l'utilisation des rayons X à des fins médicales et non médicales. Il établit les niveaux maximums d'exposition aux radiations, les exigences en matière de formation, de documentation, d'équipements de protection et de surveillance.

Normes ISO : Certaines normes internationales, comme la norme ISO 9001 sur les systèmes de gestion de la qualité, peuvent s'appliquer aux machines d'inspection à rayons X. Par exemple, si une entreprise est certifiée ISO 9001, elle devra disposer de procédures de contrôle de qualité pour l'utilisation de ces machines.

Autorité de Sûreté Nucléaire (ASN) : C’est l'organisme régulateur qui supervise l'utilisation des radiations ionisantes, y compris les rayons X. L'ASN publie régulièrement des guides et des recommandations sur l'utilisation sécurisée des rayons X.
