Avertisseur lumineux ATEX

À qui s’adressent les avertisseurs lumineux ATEX ?

Les avertisseurs lumineux ATEX s’adressent directement aux professionnels qui exploitent, conçoivent ou sécurisent des zones à atmosphères explosibles, où la moindre source d’inflammation doit être maîtrisée. Vous êtes concerné dès que votre site comporte des zones 0, 1, 2, 20, 21 ou 22 et que les signaux optiques participent à la chaîne de sécurité fonctionnelle.

• Responsables HSE / QHSE en sites Seveso, pétrochimie, gaz, chimie fine : vous devez garantir la conformité aux directives ATEX et aux normes IEC/EN 60079, tout en assurant la lisibilité des alarmes (gaz, incendie, process) dans des environnements bruyants où la seule signalisation sonore ne suffit pas.
• Responsables maintenance et responsables méthodes dans les raffineries, dépôts d’hydrocarbures, terminaux vrac, ateliers de formulation : vous recherchez des avertisseurs optiques Ex d ou Ex e, IP66/IP67, capables de résister aux cycles thermiques, à la corrosion et aux lavages haute pression, pour limiter les interventions en zone dangereuse.
• Exploitants de silos, agroalimentaire et industries de la poussière : en présence de poussières combustibles (farines, sucres, céréales), vous avez besoin de signaux lumineux ATEX en zones 20/21/22 pour matérialiser les états de machines, les phases de nettoyage ou les alarmes de détection incendie, sans créer de point chaud ni d’étincelle.
• Bureaux d’études, intégrateurs et automaticiens : vous dimensionnez des architectures de sécurité intégrant des avertisseurs lumineux antidéflagrants, des feux LED fixes ou flash et des combinés optico sonores, avec un choix rigoureux des indices Ex, des classes de température et des tensions d’alimentation.

Comment choisir un avertisseur lumineux ATEX ?

Pour choisir un avertisseur lumineux ATEX adapté, vous devez d’abord partir de la classification de zone et du type d’atmosphère explosive. C’est ce contexte qui dictera le marquage Ex requis, le niveau de protection mécanique et l’indice IP.

• Pour une utilisation en zones gaz 1 ou 2, privilégiez un avertisseur lumineux antidéflagrant Ex d ou sécurité augmentée Ex e, avec un marquage conforme à la directive ATEX et, idéalement, une double certification ATEX / IECEx pour les sites multi‑normes.
• Pour des zones poussières 21 ou 22, veillez au marquage pour atmosphères de poussières combustibles et à une étanchéité IP66/IP67 afin d’empêcher toute pénétration de poussière, en particulier dans les têtes LED et les borniers.

Le deuxième critère discriminant concerne la technologie lumineuse et le mode de signalisation.

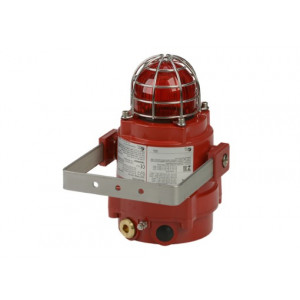

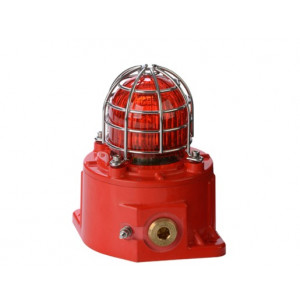

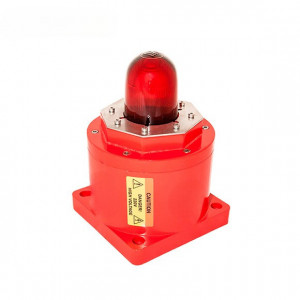

• Pour une alarme critique (gaz, explosion, évacuation), privilégiez un feu flash (xénon ou LED) offrant une forte intensité en candela et une visibilité sur 360 degrés, avec capot coloré rouge ou ambre selon votre codification interne.

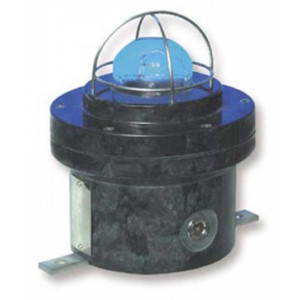

• Pour la visualisation d’états de process (marche, défaut, arrêt), un feu fixe LED ATEX fournit un signal stable, à faible consommation, avec des durées de vie de plusieurs dizaines de milliers d’heures, particulièrement adapté aux installations en hauteur.
• Pour des applications combinant plusieurs messages visuels sur un même point (par exemple marche / défaut / alarme), un avertisseur lumineux ATEX 3 feux type colonne permet de différencier clairement les états par couleur et par mode lumineux.

Enfin, tenez compte des conditions environnementales et des contraintes d’installation.

• Pour des ambiances offshore ou marines, choisissez un boîtier en alliage marin ou inox, anticorrosion, avec visserie inox et joints adaptés aux atmosphères salines.
• Pour des sites soumis à de fortes amplitudes thermiques, vérifiez la plage de température de service et la classe de température (par exemple T6) afin de rester sous la température d’auto‑inflammation des produits manipulés.
• Pour faciliter la maintenance, privilégiez des avertisseurs avec bornier accessible, multiples options de fixation et compatibilité avec vos tensions standard (24 V DC, 115 V AC, 230 V AC).

Les modèles phares d’avertisseurs lumineux ATEX sur Techni-Contact

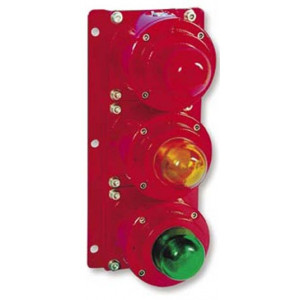

Sur Techni-Contact, plusieurs configurations d’avertisseurs lumineux couvrent les principaux cas d’usage en zones ATEX, du simple feu de signalisation aux architectures d’alarme complexes. Là où un avertisseur lumineux antidéflagrant ATEX excelle par son enveloppe Ex d robuste, conçue pour contenir une explosion interne sans la propager au milieu ambiant, un avertisseur lumineux ATEX 3 feux sera privilégié sur les applications de process où il faut distinguer clairement marche, défaut et alarme sur un même organe de commande.

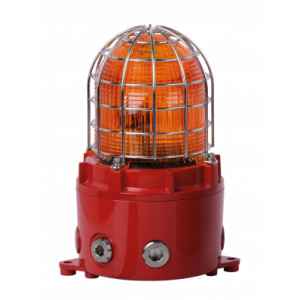

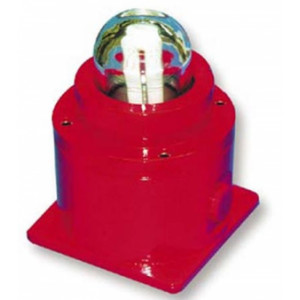

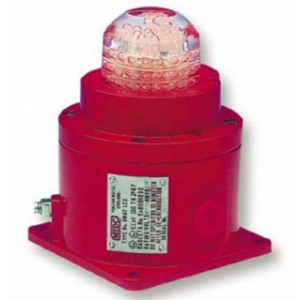

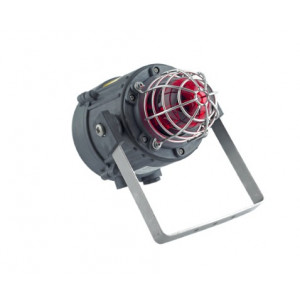

Le feu fixe ATEX LED apporte une réponse spécifique aux besoins de signalisation continue en environnement sévère : consommation réduite, très longue durée de vie et excellent maintien du flux lumineux, ce qui en fait une solution pertinente pour équiper des lignes de production ou des galeries difficilement accessibles. À l’inverse, le feu flash xénon ATEX offre une énergie de flash élevée et une forte intensité en candela, adaptée aux zones très bruyantes ou très étendues, où le signal optique doit rester immédiatement perceptible, y compris en plein jour.

En pratique, ces différentes configurations vous permettent de construire une stratégie de signalisation lumineuse cohérente, en combinant feux fixes pour les états permanents, feux flash pour les alarmes critiques et colonnes multi‑feux pour la supervision locale d’un équipement ou d’une zone, tout en restant dans le périmètre normatif ATEX.

Nos autres rayons pour compléter votre besoin

Pour compléter votre dispositif de sécurité en zone explosive, la famille Avertisseur sonore ATEX permet de coupler la signalisation lumineuse à une alarme acoustique, indispensable dans les environnements bruyants. Les colonnes lumineuses ATEX constituent une solution logique lorsqu’il s’agit de visualiser plusieurs états de fonctionnement sur un même poste ou un même skid en zone classée. Enfin, pour harmoniser votre approche de la prévention des explosions, le rayon Éclairage ATEX vous aide à traiter de manière cohérente l’ensemble des équipements lumineux installés en zones 0, 1, 2, 20, 21 et 22.

Questions fréquemment posées sur les avertisseurs lumineux ATEX

Qu’est‑ce qu’un avertisseur lumineux ATEX et dans quels environnements doit‑il être utilisé ?

Un avertisseur lumineux ATEX est un dispositif de signalisation optique conçu pour fonctionner en atmosphère explosible sans devenir source d’inflammation, conformément à la directive 2014/34/UE et aux normes EN/IEC 60079.

Il s’emploie dans les zones classées 1, 2, 21 ou 22, là où des gaz, vapeurs ou poussières inflammables peuvent être présents de manière fréquente ou occasionnelle, par exemple en pétrochimie, traitement de gaz, silos ou stations de chargement.

• Atmosphères gaz et vapeurs : zones 1 et 2.
• Atmosphères poussiéreuses : zones 21 et 22.
• Sites typiques : raffineries, industries chimiques, agroalimentaire, traitement de déchets, off‑shore.

Quelle différence entre les zones 1, 2, 21 et 22 pour le choix d’un avertisseur lumineux ATEX ?

La différence réside dans la fréquence et la durée de présence de l’atmosphère explosive, ce qui conditionne la catégorie de matériel ATEX à utiliser.

Les avertisseurs lumineux certifiés Ex II 2 GD pour zones 1, 2, 21, 22 couvrent les besoins des zones gaz et poussières où le risque est présent en fonctionnement normal ou occasionnel.

• Zone 1 : présence probable de gaz explosif en fonctionnement normal, besoin de niveau de protection élevé (catégorie 2 G).
• Zone 2 : présence rare et de courte durée, mais matériel toujours certifié ATEX (catégorie 3 G si dédié, ou 2 G si plus exigeant).
• Zones 21 / 22 : mêmes logiques pour les poussières combustibles (catégories 2 D / 3 D).

Comment dimensionner la puissance lumineuse et la couleur d’un avertisseur ATEX pour une alerte efficace ?

On dimensionne la puissance lumineuse en fonction de la distance de visibilité, de l’éclairage ambiant et du niveau de criticité de l’alarme, en s’appuyant sur l’énergie du flash (en joules) ou l’intensité lumineuse en candela.

Les couleurs (rouge, ambre, jaune, vert, bleu, clair) permettent de distinguer les types d’alarme et doivent rester cohérentes avec la signalétique du site et les procédures d’urgence.

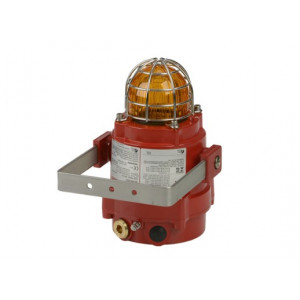

• Feu fixe ou flash xénon 5 J ou 15 J, avec intensités typiques > 700 cd, adapté à des distances de plusieurs dizaines de mètres en environnement industriel.

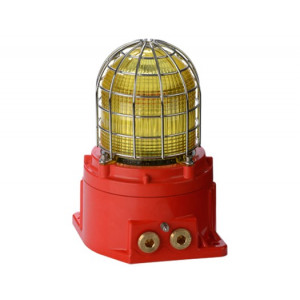

• Couleur rouge pour alarmes critiques, ambre pour avertissement, vert pour états sûrs, avec calottes optiques interchangeables sur certains modèles.
• Possibilité de combiner un avertisseur lumineux avec une sirène ATEX 110–117 dB quand une double alerte son/lumière est requise.

Quelle différence entre un avertisseur lumineux ATEX seul et un combiné sonore et lumineux ATEX ?

Un avertisseur lumineux ATEX seul fournit une alerte uniquement visuelle, alors qu’un combiné sonore et lumineux ATEX associe un feu flash et une sirène pour répondre aux exigences de certaines analyses de risques nécessitant une double signalisation.

Les combinés offrent souvent une puissance sonore de l’ordre de 110 à 117 dB à 1 m et une énergie lumineuse autour de 5 J, avec de multiples sons normés et calottes optiques interchangeables.

• Zones bruyantes où un avertisseur lumineux seul ne suffit pas pour garantir la détection de l’alarme.
• Systèmes de détection gaz ou incendie nécessitant un signal sonore et visuel selon les prescriptions HSE ou assureurs.
• Optimisation du câblage en regroupant deux fonctions sur un seul appareil ATEX IP66/67 en aluminium ou GRP.

Comment intégrer un avertisseur lumineux ATEX dans un système de détection gaz ou incendie existant ?

L’intégration se fait en considérant l’avertisseur lumineux ATEX comme un organe terminal du système, alimenté et commandé par la centrale de détection gaz ou incendie via une ligne adaptée à sa tension et à sa consommation.

Le Bureau d’études doit vérifier les schémas de câblage, les caractéristiques électriques (24 V DC, 230 V AC, courant absorbé) et la sélectivité des signaux lumineux par rapport aux scénarios d’alarme.

• Vérifier que la centrale dispose de la réserve de courant suffisante pour les feux flash et éventuelles sirènes combinées (jusqu’à 117 dB, 5 ou 15 J).
• Prévoir la couleur et le mode lumineux (fixe, flash) en cohérence avec les procédures d’alarme du site.
• Respecter les prescriptions ATEX pour le câblage (presse‑étoupes, section de câble, cheminement) selon les certificats du fabricant.
