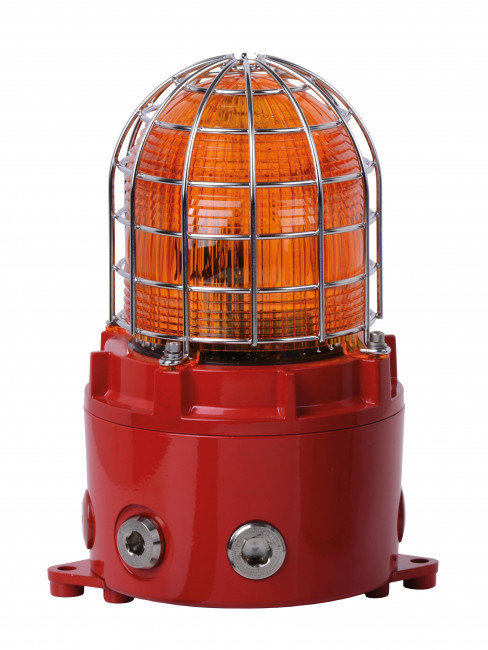

Feu flash xenon atex D1xB2X15

Dans une zone ATEX bruyante, poussiéreuse ou exposée aux intempéries, une alarme doit rester immédiatement identifiable ?

Le feu flash xénon ATEX délivre une énergie d’éclat de 15 J et jusqu’à 750 cd calculées pour renforcer la visibilité des alarmes incendie, gaz, évacuation et défauts process.

Sa calotte à effet Fresnel concentre le signal lumineux, tandis que son boîtier en aluminium marine LM6, son optique en verre borosilicaté et sa protection IP66/IP67 assurent une installation durable en environnement industriel sévère.

Certifié ATEX, IECEx, UL et SIL2, il sécurise les installations classées zones 1, 2, 21 et 22 avec une signalisation visuelle adaptée aux applications critiques.

Points forts

• Éclat xénon 15 J, jusqu’à 750 cd : rend vos alarmes incendie, gaz et défauts process plus perceptibles en extérieur ou sous forte luminosité ambiante.
• Quatre cadences de signalisation : 1 Hz, 1,3 Hz, 1,5 Hz ou double flash pour différencier visuellement une alerte gaz, une évacuation, un incendie ou un défaut machine.
• ATEX et IECEx Ex db IIC / Ex tb IIIC : convient aux zones 1, 2, 21 et 22 exposées aux gaz, vapeurs, brouillards et poussières combustibles, y compris les environnements nécessitant une compatibilité groupe de gaz IIC.
• Boîtier aluminium marine LM6 avec IP66/IP67 : résiste aux poussières, aux jets d’eau puissants, à l’immersion temporaire et aux atmosphères industrielles corrosives.
• Certifications SIL2 et UL : facilite l’intégration dans une chaîne de sécurité industrielle à exigences élevées, sous réserve de validation de l’architecture complète du système.

Usages recommandés

• Signalisation visuelle d’une alarme gaz sur skid, salle de pompage, unité de traitement ou zone de stockage d’hydrocarbures.
• Renforcement d’une alarme incendie dans une usine chimique, pétrochimique ou pharmaceutique classée ATEX.
• Alerte d’évacuation sur plateforme offshore, terminal portuaire ou installation extérieure exposée aux intempéries.
• Signalement d’un défaut process sur une ligne de production en présence de solvants, de vapeurs inflammables ou de poussières combustibles.
• Avertissement lumineux sur silo, convoyeur, dépoussiéreur ou installation de traitement de poudres en zone 21 ou 22.

Feu flash xénon 15 J pour alarmes industrielles visibles

Le feu flash xénon ATEX D1xB2X15 répond aux besoins de signalisation optique dans les installations où une sirène peut être couverte par le bruit des machines, des compresseurs, des ventilateurs ou des opérations de manutention.

Son tube xénon de 15 J génère un éclat mesuré à 731,71 cd, soit 750 cd calculées, afin de rendre une alarme plus facilement visible par les opérateurs, les équipes de maintenance et les intervenants d’urgence.

Cette puissance lumineuse permet de renforcer la perception d’une alarme en zone extérieure, dans un atelier fortement éclairé ou dans une installation étendue où les équipes doivent identifier rapidement un événement critique.

La calotte à effet Fresnel optimise la diffusion et la perception du signal lumineux.

Vous pouvez sélectionner une cadence de 1 Hz, 1,3 Hz, 1,5 Hz ou double flash afin d’associer le feu à une alarme incendie, une détection gaz, une évacuation ou un défaut process.

Cette différenciation visuelle aide les équipes à reconnaître plus vite le type d’événement et à appliquer la procédure HSE adaptée.

Conformité ATEX et IECEx pour zones gaz et poussières

Le D1xB2X15 est conçu pour les zones ATEX 1, 2, 21 et 22, où peuvent être présents des gaz, vapeurs, brouillards ou poussières combustibles.

Son marquage II 2G Ex db IIC permet son installation dans les atmosphères gazeuses exigeantes, y compris les applications nécessitant une compatibilité avec le groupe de gaz IIC.

Sa protection II 2D Ex tb IIIC répond également aux contraintes de signalisation dans les zones à poussières combustibles.

Selon la configuration électrique et la classe de température requise par votre zonage, le feu accepte des températures ambiantes allant de -55 °C à +80 °C.

La configuration T4 autorise une utilisation jusqu’à +80 °C en courant continu et jusqu’à +70 °C en courant alternatif.

Les versions T5 et T6 permettent d’adapter le feu à des contraintes thermiques plus strictes, conformément aux exigences de l’étude de zonage ATEX de votre site.

Ses certifications ATEX, IECEx, UL et SIL2 apportent un cadre de sélection pertinent pour les projets de sécurité industrielle et les fonctions de signalisation critique.

L’intégration SIL2 doit néanmoins être validée au niveau de l’architecture complète de sécurité, de la logique de commande et de l’installation finale.

Boîtier aluminium marine IP66/IP67 pour environnement sévère

Son boîtier en aluminium marine LM6 est conçu pour supporter un usage intensif en environnement industriel, extérieur, humide ou corrosif.

Ce matériau améliore la résistance mécanique et contribue à limiter les besoins de remplacement dans les installations exposées aux contraintes de terrain.

L’optique en verre borosilicaté protège la source lumineuse contre les chocs, les écarts de température et les agressions rencontrées sur les sites de production.

La grille de protection incluse réduit l’exposition directe de l’optique aux impacts accidentels.

Grâce à l’indice de protection IP66/IP67, le feu est protégé contre la pénétration de poussières, les jets d’eau puissants et l’immersion temporaire.

Avec une humidité relative admissible de 95 % à 20 °C, il convient aux zones humides, aux installations de traitement d’eau, aux terminaux extérieurs et aux unités industrielles exposées à la condensation.

Raccordement flexible et montage en saillie

Le feu à éclats D1xB2X15 mesure 252,34 mm de hauteur pour 150 mm de diamètre et affiche un poids de 3,2 kg.

Ses pattes de fixation permettent un montage en saillie ou en applique sur un mur, une structure métallique, un coffret, un skid ou un équipement de procédé.

Les entrées de câble 2 x M20 et 3 x 3/4 NPT apportent une grande souplesse lors du raccordement sur des installations européennes ou internationales.

Le bornier accepte des conducteurs de 0,5 à 2,5 mm².

Le feu est disponible avec des alimentations de 20 à 28 Vcc, 42 à 54 Vcc, 110 à 120 Vac ou 220 à 240 Vac.

Selon la tension sélectionnée, sa consommation nominale varie entre 170 mA et 853 mA, ce qui permet de dimensionner précisément l’alimentation et les protections électriques de votre installation.

Les optiques transparentes, orange, rouges, bleues, jaunes, vertes ou magenta permettent d’associer la couleur de signalisation à votre matrice d’alarme, à vos procédures HSE et aux conventions visuelles de votre site.

À qui s’adresse ce produit ?

• Responsables HSE recherchant une signalisation visuelle certifiée pour les alarmes gaz, incendie et évacuation en zone ATEX.
• Responsables maintenance devant installer un feu xénon robuste, étanche et résistant à la corrosion sur une unité de production ou en extérieur.
• Intégrateurs de systèmes de détection gaz, de sécurité incendie et d’automatismes industriels ayant besoin d’une balise ATEX compatible avec des alimentations 24 Vcc, 48 Vcc, 115 Vac ou 230 Vac.
• Ingénieurs sécurité fonctionnelle intégrant une signalisation certifiée SIL2 dans une architecture de sécurité à valider au niveau système.
• Exploitants des secteurs pétrole et gaz, chimie, pétrochimie, pharmacie, traitement des eaux, silos, poudres, logistique de matières dangereuses, marine et offshore.
