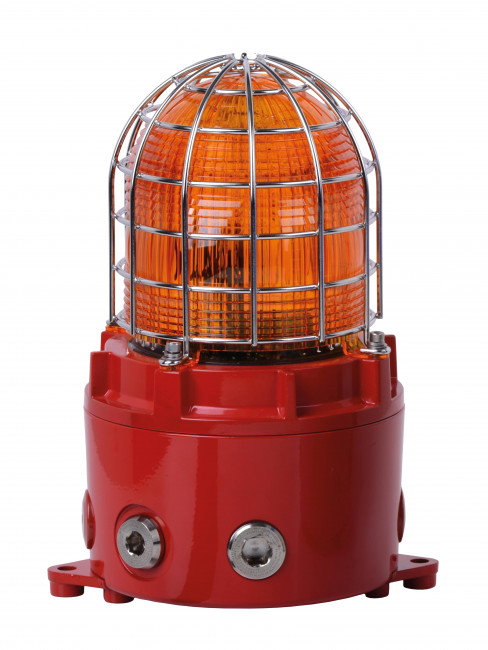

Feu flash xenon 10J atex

Le feu flash xénon sécurise vos installations en zones ATEX lorsque le bruit ambiant, la distance ou les contraintes extérieures rendent une alarme sonore seule insuffisante.

Sa technologie xénon produit des éclats très visibles, renforcés par une calotte à effet Fresnel, afin d’alerter rapidement les opérateurs lors d’un défaut process, d’un démarrage machine, d’une évacuation ou d’une situation d’urgence.

Conçu pour les environnements industriels exposés aux gaz, vapeurs et poussières combustibles, ce feu flash antidéflagrant associe un boîtier en aluminium marin LM6, une optique en verre borosilicaté et une protection IP66/IP67.

Vous disposez ainsi d’une signalisation visuelle durable pour les sites chimiques, pétrochimiques, de stockage ou de transformation.

Points forts

• Flash xénon de 10 J et 645,21 cd mesurées : rend l’alerte visuelle clairement perceptible dans les zones de production, sur skids et en extérieur.
• Quatre modes de signalisation : 1 Hz, 1,3 Hz, 1,5 Hz ou double flash pour différencier les états machine, préalarmes et alarmes critiques.
• Certification ATEX, IECEx, UL et SIL2 : facilite l’intégration dans vos dispositifs de sécurité en zones 1, 2, 21 et 22.
• Boîtier aluminium marin LM6 et optique borosilicatée : résiste à la corrosion, aux chocs et aux conditions sévères d’un site industriel.
• IP66/IP67 avec grille de protection incluse : limite l’entrée de poussières et d’eau pour maintenir la fiabilité de l’alarme en atmosphère exigeante.

Usages recommandés

• Signalisation d’alarme sur unités de production chimique ou pétrochimique classées ATEX.
• Avertissement de démarrage, défaut ou arrêt d’urgence sur pompes, compresseurs, skids et machines process.
• Alerte visuelle dans les zones de chargement et de transfert de liquides ou gaz inflammables.
• Signalisation d’évacuation ou de danger immédiat dans les dépôts de carburants, terminaux et zones de stockage.
• Renforcement d’une alarme sonore dans les ateliers poussiéreux, silos, installations de manutention de poudres ou zones extérieures.

Signalisation xénon haute visibilité pour zones ATEX

Le feu flash D1xB2X10 répond aux besoins de signalisation visuelle des installations industrielles présentant un risque d’atmosphère explosive.

Son tube xénon de 10 J délivre une intensité lumineuse mesurée de 645,21 cd, supérieure à son intensité calculée de 500 cd.

Cette puissance permet aux opérateurs d’identifier rapidement un événement critique, y compris lorsque l’installation est vaste, bruyante ou exposée à une forte luminosité ambiante.

La calotte à effet Fresnel concentre et diffuse efficacement le signal lumineux.

Vous pouvez sélectionner une fréquence de 1 Hz, 1,3 Hz, 1,5 Hz ou un mode double flash pour construire une signalisation hiérarchisée.

Vous distinguez ainsi une préalarme, un défaut de procédé, un démarrage d’équipement, un arrêt d’urgence ou une évacuation.

Conformité ATEX, IECEx, UL et SIL2

Ce feu flash antidéflagrant est destiné aux zones 1 et 2 exposées aux gaz, vapeurs ou brouillards inflammables, ainsi qu’aux zones 21 et 22 contenant des poussières combustibles.

Son marquage inclut notamment II 2G Ex db IIC, avec une protection compatible avec les gaz du groupe IIC, dont les atmosphères les plus exigeantes.

Selon la classe de température requise par votre analyse de risques, l’équipement peut être utilisé jusqu’à +80 °C en T4, jusqu’à +75 °C en T5 et jusqu’à +60 °C en T6 pour les versions alimentées en courant continu.

Pour les poussières, son marquage II 2D Ex tb IIIC T104 °C Db permet son emploi dans les environnements concernés, sous réserve du respect des limites de température et de la configuration d’alimentation indiquées.

La certification SIL2 constitue un atout pour les sites où la signalisation lumineuse participe à une fonction instrumentée de sécurité.

Elle aide les équipes HSE, maintenance et ingénierie à sélectionner un avertisseur adapté à une architecture de sécurité documentée.

Résistance mécanique et étanchéité extérieure

Le corps en aluminium marine LM6 est conçu pour résister aux environnements industriels corrosifs et aux installations extérieures.

Son optique en verre borosilicaté supporte mieux les contraintes thermiques et mécaniques qu’une lentille standard.

La grille de protection fournie protège la calotte contre les chocs accidentels.

Grâce à son indice IP66/IP67, le feu flash résiste aux poussières, aux fortes projections d’eau et à une immersion temporaire.

Avec une humidité relative admissible de 95 % à 20 °C, il convient aux ateliers humides, unités de traitement, zones de lavage périphériques et installations en plein air.

Raccordement et installation adaptés au site

Le D1xB2X10 accepte les alimentations 24 VDC, 48 VDC, 115 VAC et 230 VAC.

Les tolérances électriques admises sont de 20 à 28 VDC, 42 à 54 VDC, 110 à 120 VAC et 220 à 240 VAC.

Cette polyvalence réduit les contraintes d’adaptation lors d’un remplacement ou d’un déploiement sur une installation existante.

Ses entrées de câble, avec 2 x M20 et 3 x 3/4 NPT, facilitent le raccordement selon les pratiques de câblage du site.

Il reçoit des conducteurs de 0,5 à 2,5 mm².

Les pattes de fixation permettent un montage en saillie ou en applique, avec plusieurs possibilités d’orientation selon la zone à rendre visible.

Disponible avec optique transparente, orange, rouge, bleue, jaune, verte ou magenta, ce feu flash permet de standardiser le code couleur de vos alarmes sur l’ensemble du site.

À qui s’adresse ce produit ?

• Aux responsables HSE devant installer une alarme lumineuse certifiée dans une zone ATEX gaz ou poussières.
• Aux responsables maintenance recherchant un feu flash IP66/IP67 robuste, résistant à la corrosion et simple à raccorder.
• Aux bureaux d’études et intégrateurs qui dimensionnent une signalisation visuelle pour skids, machines, cuves ou unités process.
• Aux exploitants de sites chimiques, pétrochimiques, oil & gas, de dépôts de carburants et de terminaux de chargement.
• Aux industries manipulant des poudres combustibles, telles que les silos, sites agroalimentaires, minoteries ou unités de traitement de poussières.
