Colonne lumineuse ATEX

La colonne lumineuse facilite la lecture immédiate des états machine, des défauts et des niveaux d’alerte sur vos postes de production, lignes automatisées et équipements industriels.

Configurable jusqu’à 5 modules LED, elle vous permet de construire une signalisation visuelle adaptée à chaque process : marche, attente matière, intervention opérateur, alarme ou arrêt.

Son boîtier en ABS et son câblage simplifié accélèrent l’installation sur machine, coffret ou support dédié.

Fonctionnant en 12 ou 24 V CC/CA avec une tolérance de 10 à 30 V CC/CA, le module LED fixe BR50 fournit un repère lumineux fiable de -25 à +55 °C.

Les optiques transparentes, orange, rouges, bleues, jaunes ou vertes vous aident à appliquer un code couleur cohérent et à réduire le temps de réaction des équipes.

Points forts

• Jusqu’à 5 modules lumineux Ø54 mm : visualisez plusieurs états machine, niveaux d’alerte ou étapes de production sur une seule colonne compacte.
• Technologie LED fixe : obtenez une signalisation visuelle nette et durable pour identifier rapidement l’état de vos équipements.
• Alimentation 12 ou 24 V CC/CA : intégrez facilement le module BR50 dans les alimentations courantes d’armoires électriques et d’automatismes industriels.
• Tolérance de 10 à 30 V CC/CA : assurez la compatibilité du module avec les variations habituelles de tension des circuits de commande.
• Boîtier ABS avec IP54 : utilisez la colonne dans les environnements industriels courants exposés à la poussière et aux projections d’eau, avec une protection IP65 disponible en option.
• Entrée de câble avec presse-étoupe M20 : réalisez un raccordement propre, maintenu et rapide sur machine ou coffret.

Usages recommandés

• Signalisation de marche, d’arrêt, de défaut ou de maintenance sur machine-outil et cellule robotisée.
• Visualisation de l’état d’un convoyeur, d’une ligne de conditionnement ou d’un poste d’assemblage.
• Appel opérateur, demande de réapprovisionnement ou signalement d’une fin de cycle en atelier.
• Affichage de plusieurs niveaux d’alerte sur une armoire électrique, un tableau de commande ou un pupitre opérateur.
• Signalisation locale d’un équipement de manutention, de tri, de contrôle qualité ou de préparation de commandes.

Colonne de signalisation LED configurable pour machines et process

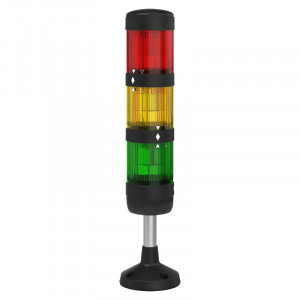

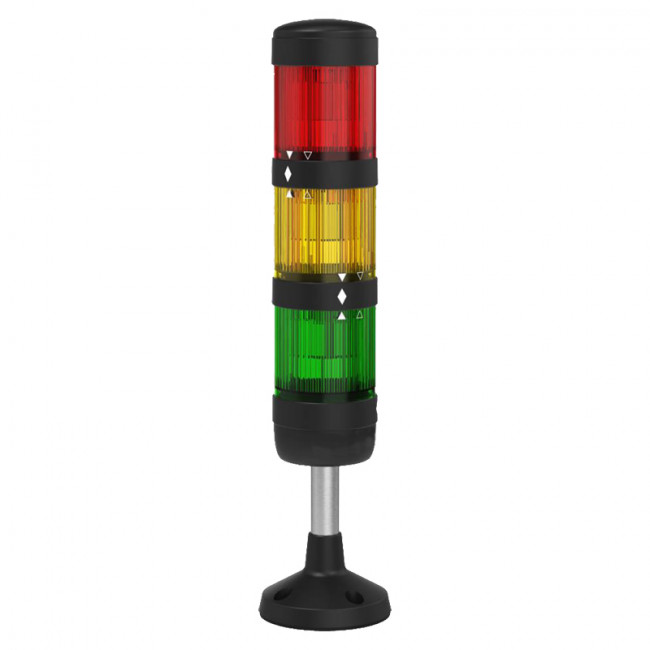

La colonne lumineuse BR50 Ø54 mm apporte une information visuelle claire au plus près de l’équipement concerné.

Grâce à une configuration pouvant réunir jusqu’à 5 modules lumineux LED, vous attribuez un code couleur à chaque état de fonctionnement de votre process.

Le vert peut signaler la disponibilité d’une machine, le jaune une attention requise, l’orange une condition intermédiaire, le rouge un défaut ou un arrêt et le bleu un appel opérateur ou une information spécifique.

Cette lecture instantanée limite les contrôles inutiles sur les pupitres et aide vos opérateurs, techniciens de maintenance et responsables de ligne à prioriser leurs interventions.

Module lumineux fixe Ø54 mm pour alimentation industrielle

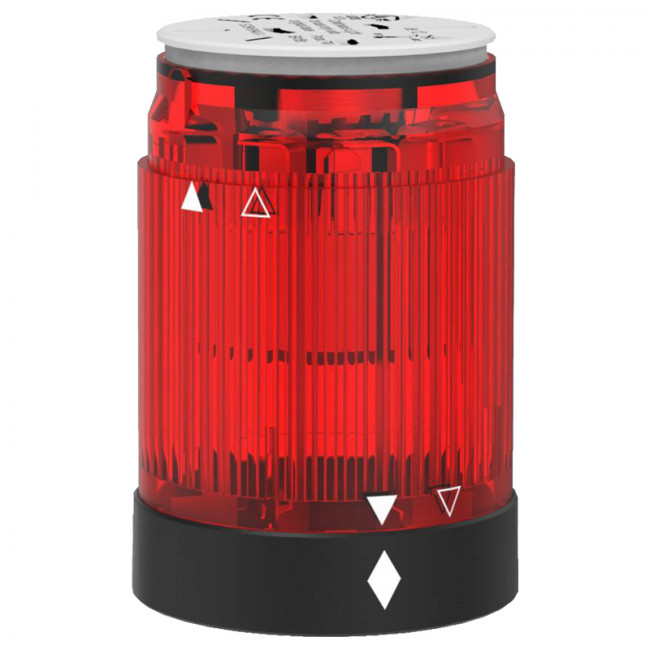

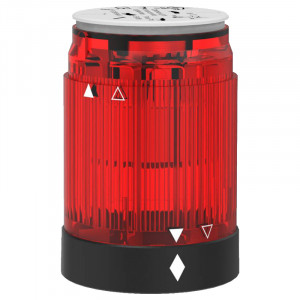

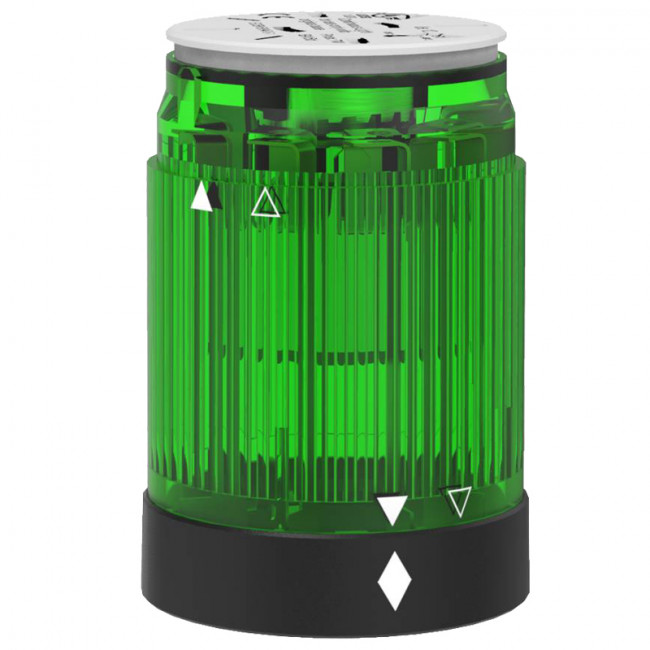

Le module lumineux LED fixe BR50 est conçu pour les colonnes de signalisation BR50 de diamètre 54 mm.

L’ampoule LED 24 V CC/CA est incluse avec cette version, ce qui permet de constituer et de mettre en service votre colonne de signalisation rapidement.

Selon la version choisie, le module fonctionne en 12 ou 24 V, en courant continu ou alternatif.

Sa tolérance de 10 à 30 V CC/CA facilite son intégration dans les circuits de commande industriels, les armoires électriques et les machines automatisées soumises à des variations de tension dans cette plage.

Sa consommation nominale est comprise entre 73 et 116 mA à 24 V CC selon la configuration, ce qui aide à dimensionner l’alimentation de commande et le câblage de l’installation.

Code couleur LED pour visualiser les alertes et les états machine

Les optiques sont disponibles en transparent, orange, rouge, bleu, jaune et vert.

Vous pouvez ainsi organiser une signalisation Andon ou une signalisation d’état machine homogène sur l’ensemble d’un atelier, d’une ligne de production ou d’une zone logistique.

Les modules LED ultra lumineux assurent une lecture rapide des conditions normales de fonctionnement comme des événements nécessitant une intervention.

Grâce à cette hiérarchisation visuelle, les équipes peuvent repérer plus vite une rupture de flux, une demande de réapprovisionnement, une anomalie de process ou un arrêt de sécurité.

Cette visibilité contribue à réduire les temps d’attente, à accélérer les interventions de maintenance et à limiter les arrêts non planifiés.

Boîtier ABS et installation simplifiée sur machine ou coffret

Le boîtier en ABS associe légèreté et résistance pour les environnements industriels courants.

L’indice de protection IP54 protège la colonne contre les dépôts de poussières et les projections d’eau.

Une version IP65 est disponible lorsque votre installation exige une protection renforcée contre les poussières et les jets d’eau.

L’entrée de câble avec presse-étoupe M20 facilite le passage, le maintien et le raccordement du câble électrique.

L’assemblage simple des modules permet de créer une colonne personnalisée sans complexifier l’installation ni multiplier les références de signalisation.

La gamme comprend notamment le BR50L sans ampoule, le kit de montage direct BR50D, le tube avec équerre BR50TEQ, l’équerre basse BR50EQ, le support tube avec pied BR50T et le module embase avec couvercle BR50E.

Ces accessoires permettent d’adapter la fixation de la colonne à l’implantation de votre machine, de votre armoire électrique, de votre tableau de commande ou de votre ligne de production.

À qui s’adresse ce produit ?

• Responsables de production souhaitant rendre les états de ligne visibles à distance et fluidifier la réaction des opérateurs.
• Automaticiens et intégrateurs recherchant une colonne LED compacte en 12 ou 24 V CC/CA pour une armoire ou une machine automatisée.
• Techniciens de maintenance ayant besoin d’une signalisation claire pour repérer rapidement les défauts et hiérarchiser les interventions.
• Responsables qualité utilisant un code couleur pour signaler un contrôle, une attente de validation ou une non-conformité.
• Exploitants d’ateliers, de plateformes logistiques et de lignes de conditionnement souhaitant standardiser leur signalisation visuelle.

Important : malgré l’intitulé initial, les caractéristiques fournies ne font apparaître ni certification ATEX ni marquage Ex.

Cette colonne BR50 doit donc être présentée comme un équipement de signalisation industrielle standard certifié UL, et non comme un matériel destiné aux zones à atmosphère explosible.
