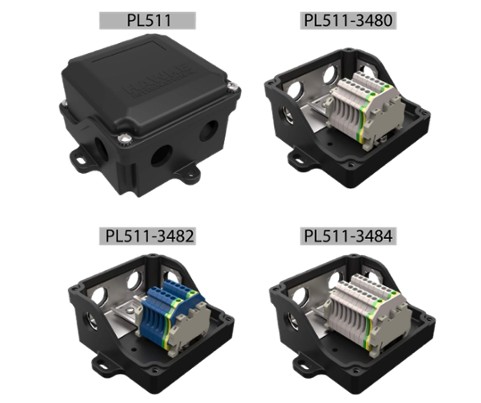

Boites de jonction ATEX

1.1. Boîte de transfert ATEX
Les spécifications de la boîte de transfert doivent répondre aux exigences suivantes :
▪ Type : ATEX, à enveloppe antidéflagrant
▪ Matériau : en fonte d’aluminium
▪ Couleur : grise
▪ Dimensions : 320x420x210 mm
▪ Mode de protection : Ex II 2 G Ex d IIC T6
▪ Indice de protection : IP66 – IK 10
▪ Température ambiante : -20°C à +55°C
▪ Tension assignée : 5500 V
▪ Entrées de câbles : 03 trous taraudés sur les parties inférieures, gauche et droite :
▪ 04 pattes de fixation externe
▪ 01 plaque intérieure de montage
▪ 03 bornes de raccordement montées sur isolateurs
▪ 01 borne de terre montée sur le côté droit
▪ Etiquette gravée pour repérage de la boite de transfert : dilophane dimensions 60x30mm, fond
1.2. Bouchon obturateur pour entrée de câble
Les spécifications du bouchon obturateur doivent répondre aux exigences suivantes :
▪ Type : à sécurité augmentée et ADF en laiton nickelé
▪ Mode de protection : Ex II 2 G EEx d IIC
▪ Indice de protection : IP66 / IP 68
▪ Température ambiante : -40°C à +130°C
▪ Filetage métrique : Selon norme ISO 965/1 et 2
▪ Taille : M63 N°13 codes 847204
1.3. Presse-étoupe
Les spécifications des presse-étoupes doivent répondre aux exigences suivantes :
▪ Type : à sécurité augmentée et ADF en laiton nickelé pour câble armé (feuillard et plomb) avec
garniture (ou bague d’étanchéité) en élastomère ou néoprène, bague plomb et bride d’ancrage
montées sur les parties inférieure et droite
▪ Mode de protection : Ex II 2 G EEx d IIC
▪ Indice de protection : IP66 / IP 68
▪ Température ambiante : -40°C à +130°C
▪ Filetage métrique : Selon norme ISO 965/1 et 2
▪ Taille : M75 N°13 codes 847204
1.4. Connectique
Les spécifications de la connectique doivent répondre aux exigences suivantes :
▪ 03 blocs de jonction 35 mm² montées sur rail
