Presse étoupe ATEX câble armé

En zone ATEX, un mauvais choix de presse étoupe peut compromettre l’étanchéité, la continuité de masse et la conformité de toute votre installation câble armé ?

Le presse étoupe pour câble armé vous permet de sécuriser vos entrées de câble en zones 1, 2, 21 et 22, tout en simplifiant la gestion des références grâce à sa compatibilité avec tous types d’armures.

Conçu pour les environnements industriels sévères, il offre une haute tenue aux poussières, à l’eau, aux chocs thermiques et garantit une mise en œuvre fiable, même en conditions difficiles.

Vous réduisez les risques de non-conformité, vous standardisez vos accessoires de raccordement et vous facilitez les interventions de maintenance sur le terrain.

Points forts

• Indice de protection IP66 / IP67 / IP68 : étanchéité renforcée pour les environnements extérieurs, humides ou exposés au nettoyage haute pression.
• Zones 1, 2, 21, 22 : adapté aux atmosphères explosibles gaz et poussières pour vos équipements ATEX.
• Température de service -60 °C à +80 °C : sécurité assurée en ambiance froide, en local technique ou en zone chaude de process.
• Compatibilité tous types d’armures : un seul presse étoupe pour la majorité de vos câbles armés, simplifiant vos stocks.
• Large choix de filetages métriques et NPT : intégration directe dans vos coffrets, boîtes de jonction et enveloppes existantes.

Usages recommandés

• Raccordement de câbles armés sur coffrets de distribution en zone ATEX.
• Entrées de câbles moteur en zone 1 ou 2 dans l’industrie chimique ou pétrochimique.
• Connexions d’instrumentation et de capteurs en zone 21 / 22 avec poussières combustibles.
• Raccordement de boîtiers de contrôle sur lignes de production, convoyeurs et skids process.
• Modernisation d’installations existantes nécessitant un remplacement de presse étoupes non conformes.

Presse étoupe universel ATEX pour câbles armés

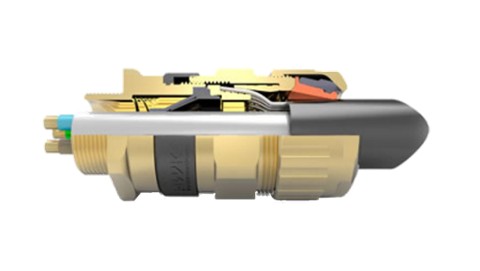

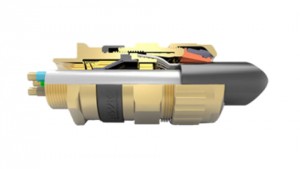

Le presse étoupe UNIVERSEL HAWKE pour câble armé est conçu pour raccorder des câbles à tous types d’armures tout en garantissant une étanchéité et une tenue mécanique adaptées aux environnements à risque d’explosion.

Son indice de protection IP66 / IP67 / IP68 protège durablement les entrées de câbles contre la poussière, l’eau, les projections et les nettoyages intensifs, ce qui prolonge la durée de vie de vos équipements en intérieur comme en extérieur.

Grâce à sa conception universelle, vous réduisez le nombre de références nécessaires pour couvrir vos différents câbles armés, ce qui simplifie la phase de conception, la gestion de stock et les opérations de maintenance sur site.

Conçu pour les zones 1, 2, 21 et 22

Ce presse étoupe est dimensionné pour une utilisation en zones 1, 2, 21, 22, ce qui le rend adapté aux atmosphères explosibles gaz et poussières rencontrées dans la chimie, la pétrochimie, l’agroalimentaire ou le traitement de poudres.

La certification ATEX permet d’assurer la conformité de vos ensembles câblés lors des audits, en garantissant un raccordement mécanique et électrique cohérent avec les exigences de sécurité en environnement explosif.

Le test déluge DTS01 confirme la tenue du presse étoupe aux fortes projections d’eau, ce qui est décisif pour des installations en extérieur, sur structures métalliques ou dans des zones lavables.

Tenue en température et robustesse en exploitation

Avec une plage de température d’utilisation de -60 °C à +80 °C, le presse étoupe supporte aussi bien les conditions de froid sévère (locaux non chauffés, zones extérieures) que les ambiances chaudes liées au process.

Cette tenue thermique limite les contraintes sur le câble et sur le raccordement, ce qui contribue à réduire les opérations de resserrage et les interventions de maintenance préventive.

Le choix de matériaux laiton, laiton nickelé, inox permet d’adapter la résistance à la corrosion et l’esthétique du montage à l’environnement réel de l’installation.

Filetages et dimensions pour une intégration facilitée

Le presse étoupe est disponible en dimensions PE C2, B et couvre un large éventail de filetages, ce qui facilite sa reprise sur vos enveloppes existantes.

Vous disposez de filetages métriques (M20-OS, M20-O, M20-A, M25, M32, M40, M50, M63, M75) et NPT (1/2", 3/4", 1", 1" 1/4, 1" 1/2, 2", 2" 1/2, 3"), ce qui permet d’équiper aussi bien des boîtes de jonction européennes que des matériels d’origine anglo-saxonne.

Cette compatibilité multi-filetages réduit les besoins en adaptateurs et le risque d’erreurs de sélection lors des chantiers ou des arrêts d’unités.

À qui s’adresse ce produit ?

• Responsables maintenance et travaux neufs qui cherchent à fiabiliser les entrées de câbles armés en zones ATEX tout en limitant les références en stock.
• Responsables électricité, automaticiens et instrumentistes qui ont besoin d’un presse étoupe universel compatible avec la plupart des armures rencontrées sur site.
• Bureaux d’études et ingénieurs projets souhaitant spécifier un composant clair, documenté et conforme pour leurs enveloppes Ex en zones 1, 2, 21, 22.
• Acheteurs industriels et approvisionneurs qui recherchent une solution standardisable, disponible dans plusieurs matériaux et filetages, avec un bon compromis entre coût et sécurité.
