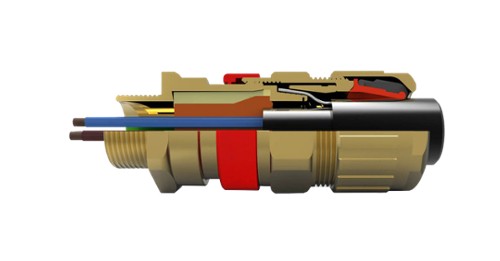

Presse étoupe ATEX câble armé à masse de remplissage

Raccorder un câble armé à un équipement ATEX sans compromettre l'étanchéité ni la continuité de masse est un défi récurrent en environnement industriel classé ?

Le presse-étoupe ATEX câble armé répond précisément à cette contrainte : il assure un joint antidéflagrant fiable tout en garantissant la mise à la terre de l'armure métallique, quel que soit son type.

Conçu pour les installations soumises aux directives ATEX, ce presse-étoupe s'intègre aussi bien sur des tableaux électriques, des boîtiers de jonction que des détecteurs gaz en zones dangereuses.

Points forts :

• Compatibilité universelle avec tous types d'armures (feuillard, filaire, tresse métallique) : un seul produit couvre l'ensemble de votre parc de câbles armés, ce qui simplifie vos approvisionnements et réduit vos références en stock.
• Plage de température de -60°C à 80°C : garantit une étanchéité stable même en conditions extrêmes, du grand froid nordique aux ambiances chaudes des sites pétrochimiques.
• Indices de protection IP66/IP67/IP68 : offre une résistance à l'immersion et aux projections d'eau, adaptée aux zones lavables ou exposées aux intempéries.
• Testé Déluge DTS01 : conserve son étanchéité même sous jet d'eau intense, un atout décisif pour la sécurité en cas d'incident nécessitant un arrosage d'urgence.
• Large choix de filetages (1/2" NPT à M75, 2"1/2 NPT) et matériaux (Inox, Laiton, Laiton Nickelé) : s'adapte à la quasi-totalité des équipements ATEX existants sans adaptation supplémentaire.

Usages recommandés :

• Raccordement de câbles armés sur boîtiers de jonction en zones 1, 2, 21 et 22
• Installation sur détecteurs gaz fixes ou détecteurs optiques de flamme en atmosphère explosive
• Connexion de dispositifs de signalisation sonore et lumineuse (sirènes, gyrophares ATEX)
• Équipement de sites pétrochimiques, raffineries et usines chimiques classées
• Maintenance et remplacement de presse-étoupes existants sur tableaux électriques industriels

Une solution d'étanchéité conçue pour les zones à risque d'explosion

Le presse-étoupe ATEX câble armé à compound masse de remplissage assure la continuité électrique de masse entre l'armure du câble et le boîtier de destination, une exigence normative incontournable en zones ATEX.

Grâce à sa masse de remplissage intégrée, il comble les vides internes du câble et empêche toute propagation de flamme ou d'étincelle à l'intérieur du conduit, ce qui réduit le risque d'inflammation en présence de gaz ou de poussières combustibles.

Sa conception à double compression sépare le serrage du matelas de câble et celui de l'armure, ce qui offre un contrôle précis de la pression appliquée sans écraser les conducteurs internes.

Cette approche technique limite les défauts d'installation, une cause fréquente de non-conformité sur chantier.

Performances techniques et résistance environnementale

Avec des indices de protection IP66, IP67 et IP68, ce presse-étoupe reste étanche à la poussière fine et à l'immersion temporaire, ce qui convient aux environnements humides, aux zones de lavage industriel ou aux installations extérieures exposées aux intempéries.

La certification testée déluge DTS01 confirme sa tenue sous jet d'eau à haute pression, un critère déterminant pour les sites disposant de systèmes d'extinction automatique.

La plage de température d'utilisation de -60°C à +80°C permet son installation aussi bien en climats arctiques que dans des ambiances chauffées par des process industriels, sans dégradation du joint d'étanchéité.

Il est disponible pour les zones ATEX 1, 2, 21 et 22, couvrant ainsi la majorité des zones à risque d'explosion gaz et poussières rencontrées en industrie.

Matériaux et dimensions disponibles

Trois matériaux sont proposés selon le degré de corrosivité de l'environnement : Inox pour les milieux marins ou chimiques agressifs, laiton pour un usage standard économique, et laiton nickelé pour un compromis résistance/coût en environnement modérément corrosif.

Les dimensions PE (B, CAAA, A) et le large éventail de filetages disponibles (1/2" NPT, M20, 3/4" NPT, M63, M75, 2"1/2 NPT, M32, M50, M25, M40, 1" NPT) permettent d'équiper la quasi-totalité des matériels ATEX du marché sans adaptateur.

À qui s’adresse ce produit ?

• Ingénieurs et responsables HSE en charge de la conformité ATEX sur sites classés
• Techniciens de maintenance électrique intervenant sur tableaux, boîtiers de jonction et détecteurs gaz
• Bureaux d'études et installateurs électriques dimensionnant des installations en zones à risque
• Exploitants de raffineries, sites pétrochimiques, usines chimiques et installations offshore
• Intégrateurs de systèmes de détection gaz et flamme nécessitant un raccordement étanche et certifié

Certificat de conformité

Le produit doit disposer d'un certificat ATEX conforme à la directive 2014/34/EU ainsi que, selon les modèles du marché, d'une certification IECEx pour une reconnaissance internationale.

Merci de préciser la référence exacte et le numéro de certificat associé à votre produit afin que cette information soit intégrée avec exactitude à la fiche.
