Presse étoupe ATEX

Conçu pour sécuriser les entrées de câbles dans les installations en atmosphères explosibles, ce presse-étoupe ATEX pour câbles non armés assure un raccordement fiable sur vos boîtes de jonction, coffrets, luminaires et équipements électriques Ex.

Sa certification pour les zones 1, 2, 21 et 22 vous permet d’équiper les sites exposés aux gaz, vapeurs ou poussières combustibles, tout en préservant l’étanchéité de l’enveloppe.

Disponible en laiton, laiton nickelé ou inox, il résiste aux contraintes d’un environnement industriel exigeant.

Sa plage de fonctionnement de -60 °C à +100 °C et son test déluge DTS01 répondent aux besoins des installations extérieures, humides, froides ou soumises à des lavages sévères.

Points forts

• Protection IP66 / IP67 / IP68 : limite les pénétrations de poussière et d’eau pour préserver votre raccordement électrique.
• Compatibilité câbles non armés : assure un serrage adapté des câbles d’alimentation, de commande et d’instrumentation.
• Zones 1, 2, 21 et 22 : convient aux installations exposées aux atmosphères explosives gaz et poussières.
• Température de -60 °C à +100 °C : sécurise les installations soumises au froid intense, à la chaleur et aux variations thermiques.
• Laiton, laiton nickelé ou inox : adaptez la résistance mécanique et anticorrosion à l’environnement d’exploitation.

Usages recommandés

• Raccordement de câbles non armés sur coffrets et boîtes de jonction ATEX en zone gaz.
• Installation de luminaires, capteurs et équipements de contrôle sur site pétrochimique.
• Passage étanche de câbles d’instrumentation sur unités de traitement, dépôts et zones de chargement.
• Équipement d’armoires et de coffrets présents dans les silos, minoteries et zones à poussières combustibles.
• Installation extérieure soumise à la pluie, au nettoyage industriel ou au déluge d’eau.

Presse-étoupe ATEX pour câble non armé

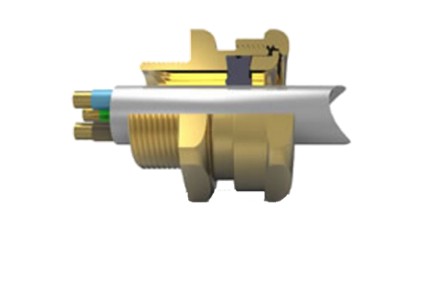

Ce presse-étoupe ATEX est conçu pour le raccordement de tout type de câble non armé sur les équipements électriques installés en atmosphère explosible.

Il crée une entrée de câble maintenue et étanche entre le câble et l’enveloppe, ce qui contribue à préserver les conditions de protection de votre coffret, luminaire, boîte de jonction ou appareil de terrain.

Il répond aux besoins des installations électriques industrielles qui doivent concilier sécurité Ex, protection contre les poussières et l’eau, ainsi que résistance aux contraintes de chantier ou d’exploitation.

Avant montage, sélectionnez impérativement le filetage, le matériau et la référence correspondant au diamètre réel du câble, à l’équipement raccordé et au marquage Ex requis par votre zone.

Étanchéité IP66, IP67 et IP68

Avec son indice de protection IP66 / IP67 / IP68, ce presse-étoupe protège le point d’entrée contre les poussières et les infiltrations d’eau selon les conditions prévues par la configuration retenue.

Cette étanchéité est essentielle pour réduire les risques de corrosion des connexions, de défaut d’isolement et d’arrêt non planifié sur les installations exposées aux intempéries ou aux opérations de lavage.

Le produit est également testé déluge DTS01.

Il est donc adapté aux environnements où un équipement peut être soumis à des projections d’eau importantes, par exemple dans les installations extérieures, les zones de process, les plateformes industrielles et les infrastructures énergétiques.

Compatibilité zones ATEX gaz et poussières

Certifié pour les zones 1, 2, 21 et 22, ce presse-étoupe répond aux besoins de raccordement des équipements installés dans des environnements où une atmosphère explosive peut se former sous l’effet de gaz, vapeurs ou poussières combustibles.

Les zones 1 et 2 correspondent aux environnements avec risque gaz ou vapeurs inflammables.

Les zones 21 et 22 concernent les poussières combustibles.

Le choix final doit toujours s’appuyer sur le marquage complet du presse-étoupe, de l’équipement à raccorder et sur les exigences de votre analyse de risques ATEX.

Matériaux pour milieux industriels exigeants

Le presse-étoupe est proposé en laiton, laiton nickelé ou acier inoxydable afin d’adapter votre installation à son environnement.

Le laiton convient aux applications industrielles courantes.

Le laiton nickelé apporte une finition plus résistante aux agressions extérieures.

L’inox constitue une solution privilégiée lorsque l’installation est exposée à l’humidité, aux agents corrosifs, aux atmosphères salines ou aux exigences élevées de durabilité.

Sa plage de température de -60 °C à +100 °C permet son intégration dans des installations soumises au froid sévère, aux conditions extérieures et aux variations thermiques de process.

Filetages pour vos coffrets et équipements Ex

Cette gamme couvre de nombreux standards de raccordement : M16, M20-O, M20-A, M20-OS, M25, M32, M40, M50, M63 et M75, ainsi que les filetages 1/2" NPT, 3/4" NPT, 1" NPT, 1" 1/4 NPT et 2" NPT.

Vous pouvez ainsi adapter le presse-étoupe au taraudage de l’enveloppe, tout en sélectionnant une référence compatible avec le diamètre extérieur du câble.

À qui s’adresse ce produit ?

• Aux électriciens industriels qui réalisent le raccordement de câbles non armés sur des équipements ATEX.
• Aux responsables maintenance chargés de fiabiliser les entrées de câble dans les zones gaz et poussières.
• Aux bureaux d’études qui doivent spécifier des composants compatibles avec les coffrets, capteurs et luminaires Ex.
• Aux responsables HSE et QHSE qui recherchent une solution certifiée pour sécuriser les traversées de câbles en atmosphère explosible.
• Aux exploitants des secteurs pétrole, gaz, chimie, énergie, logistique céréalière, traitement des poudres et agro-industrie.

Contrôle avant installation

Vérifiez le marquage ATEX complet, la zone d’installation, le type de câble, le diamètre extérieur du câble, le type de filetage de l’enveloppe et le matériau requis pour votre environnement.

Respectez le couple de serrage et les instructions de montage du fabricant afin de conserver l’étanchéité IP et la conformité de l’installation.
