Fardeleuse automatique avec tunnel de rétraction - Production : jusqu'à 12 pcs/min - Puissance électrique : 8 à 24 kW - Barre de soudure : 500 à 900 mm

Automatisez le fardelage de vos produits et fiabilisez votre fin de ligne avec la fardeleuse automatique ECOFARD AOL avec tunnel de rétraction.

Conçue pour réaliser des packs multirangées sans intervention manuelle, elle regroupe, filme, soude et rétracte vos produits dans un cycle continu.

Bouteilles, canettes, boîtes, flacons, cartons ou produits conditionnés sont protégés sous film LDPE à plat, prêts pour le stockage, le transport ou la mise en rayon.

Grâce à son chargement latéral à 90°, sa détection par photocellules et son poussoir pneumatique, vous conservez une formation de lots régulière tout en limitant les manipulations.

Le tunnel à air forcé et température régulée assure une rétraction homogène du film, jusqu'à 12 packs par minute selon le format choisi.

Points Forts

• Chargement latéral automatique à 90° : forme les paquets multirangées sans intervention d'opérateur, pour réduire les manutentions en fin de ligne.
• Barre chaude téflonnée à deux lames : coupe et soude le film LDPE avec un temps de soudure réglable électroniquement, pour une fermeture adaptée à chaque configuration de pack.
• Tunnel de rétraction à air forcé en circuit fermé : répartit la chaleur au moyen de cloisons réglables afin d'obtenir un film rétracté de façon régulière.
• Cadence jusqu'à 12 packs par minute : accompagne les lignes de conditionnement de bouteilles, canettes, boîtes et cartons à production continue.
• Double isolation thermique et ventilation de sortie : retient efficacement la chaleur dans le tunnel et refroidit le film après rétraction pour une manipulation plus rapide des fardeaux.

Usages recommandés

• Constitution de packs de bouteilles PET, verre ou bidons pour les boissons, l'eau, les huiles ou les produits d'entretien.
• Fardelage de canettes et boîtes métalliques destinées à la distribution alimentaire ou aux circuits de grossistes.
• Regroupement de flacons, pots ou étuis pour les secteurs cosmétique, pharmaceutique ou détergence.
• Protection de cartons, produits emballés ou références promotionnelles avant stockage et expédition.
• Automatisation d'une fin de ligne pour remplacer ou compléter le suremballage carton selon votre organisation logistique.

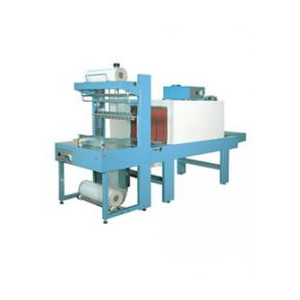

Fardelage automatique de lots multirangées

La fardeleuse automatique ECOFARD AOL est une solution de conditionnement secondaire conçue pour regrouper et protéger une vaste gamme de produits sous film thermorétractable LDPE à plat. Elle permet de réaliser des confections multiples sur plusieurs rangées, sans qu'un opérateur ait à former ou pousser manuellement les lots.

Le convoyeur motorisé à vitesse constante accumule les produits dans la zone de formation du paquet. Son implantation latérale à 90° par rapport à la barre de soudure facilite l'alimentation en ligne et l'organisation de la fin de ligne. Les paramètres mémorisés déterminent le nombre de produits par rangée et le nombre de rangées à constituer.

Une fois le paquet formé, la cellule de détection valide sa présence et le poussoir pneumatique le transfère automatiquement vers le groupe de banderolage et de soudure. Vous obtenez ainsi des fardeaux réguliers pour les bouteilles, canettes, boîtes, flacons, étuis ou cartons.

Soudure pilotée et sécurité de production

La barre de soudure transversale fonctionne par mouvement pneumatique et reçoit un réglage électronique de température. Habillée de Téflon et équipée de deux lames de soudure, elle coupe et ferme le film en un cycle maîtrisé. Le temps de soudure est réglable électroniquement afin d'adapter la fermeture aux formats de lot, au type de produit et aux contraintes du film.

Un dispositif de sécurité bloque la descente de la barre en présence d'un obstacle. Les cellules de lecture produit contrôlent automatiquement les rangées, ce qui contribue à réduire les erreurs de formation de pack. Le produit emballé attend dans la zone de soudure, puis est entraîné vers le tunnel par le paquet suivant : ce fonctionnement soutient un flux continu sans transfert manuel.

Tunnel de rétraction à chaleur homogène

Après soudure, le fardeau entre dans le four de rétraction électrique. Des résistances chauffent l'air, tandis que la régulation électronique maintient la température définie par l'utilisateur. La circulation d'air forcée en circuit fermé et les cloisons réglables permettent d'orienter le flux selon le format emballé afin d'obtenir une rétraction plus homogène.

Le tunnel associe un double système d'isolation différencié, destiné à conserver la chaleur dans la zone de rétraction, et un ventilateur de refroidissement en sortie. Ce refroidissement stabilise le film avant les opérations de convoyage, de stockage ou de palettisation.

Le convoyeur de tunnel en mailles d'acier galvanisé et son rouleau tirant habillé de la même maille assurent un entraînement régulier à haute température. Les parties exposées à la chaleur sont réalisées en acier galvanisé, tandis que les protections des éléments mobiles utilisent des panneaux aluminium et la structure reçoit une peinture époxy.

Formats disponibles

ECOFARD 500 AOL

La fardeleuse automatique ECOFARD 500 AOL est adaptée au fardelage de produits de dimensions compactes à intermédiaires. Sa barre de soudure pneumatique, commandée par photocellule, mesure 500 x H 240 mm. Elle permet de former des lots sous film LDPE à plat avec une ouverture de tunnel de 480 x H 340 mm et une longueur de tunnel de 870 mm.

Elle accepte des bobines de film de 250 x 480 mm et atteint une cadence maximale de 12 packs par minute, selon le format, le groupage et la stabilité des produits. Alimentée en triphasé 220/380 V, elle développe une puissance de 8 kW. Le défilement motorisé du film avec bobine supérieure et inférieure est disponible en option.

ECOFARD 700 AOL

La ECOFARD 700 AOL convient aux lignes de conditionnement qui manipulent des fardeaux plus hauts ou plus larges, notamment des bouteilles, bidons, cartons, boîtes ou packs multirangées. Elle dispose d'une barre de soudure pneumatique par photocellule de 500 x H 380 mm, facilitant l'emballage de produits dont la hauteur nécessite une capacité de passage supérieure.

Son tunnel de rétraction possède une bouche de 700 x H 410 mm pour une longueur de 1 300 mm. La machine fonctionne avec des bobines de film de 250 x 680 mm et peut atteindre jusqu'à 12 packs par minute. Son alimentation triphasée 220/380 V et sa puissance de 17 kW répondent aux besoins des lignes industrielles nécessitant une zone de rétraction plus grande. Le système de déroulement film motorisé avec bobines supérieure et inférieure est proposé en option.

ECOFARD 900 AOL

La fardeleuse automatique ECOFARD 900 AOL est le format conçu pour les fardeaux volumineux, les conditionnements larges et les configurations de packs nécessitant une ouverture de tunnel importante. Sa barre de soudure pneumatique par photocellule atteint 900 x H 410 mm, ce qui autorise le traitement de regroupements de grande largeur avec une automatisation complète du cycle de fardelage.

Le tunnel offre une bouche de 900 x H 500 mm et une longueur de 1 400 mm, adaptée à la rétraction de packs de grand format sous film LDPE. La machine utilise des bobines de 250 x 880 mm et maintient une production pouvant aller jusqu'à 12 packs par minute, sous réserve de la configuration du lot. Elle requiert une alimentation 3 Ph + N + T en 220/380 V et développe une puissance de 24 kW. Le déroulement motorisé du film à bobine supérieure et inférieure est disponible en option.

À qui s'adresse ce produit ?

• Aux industries des boissons qui doivent constituer des packs réguliers de bouteilles, canettes ou bidons sans ralentir leur cadence de conditionnement.
• Aux fabricants agroalimentaires qui souhaitent regrouper boîtes, pots, étuis ou cartons sous film de protection pour le stockage et l'expédition.
• Aux entreprises de détergence, cosmétique ou produits techniques manipulant des flacons et contenants nécessitant un maintien stable pendant le transport.
• Aux responsables de production qui souhaitent limiter les opérations manuelles de regroupement, filmage et transfert vers le tunnel.
• Aux responsables maintenance recherchant une machine dotée d'une régulation électronique, de sécurités de soudure et de composants adaptés aux températures du tunnel.
