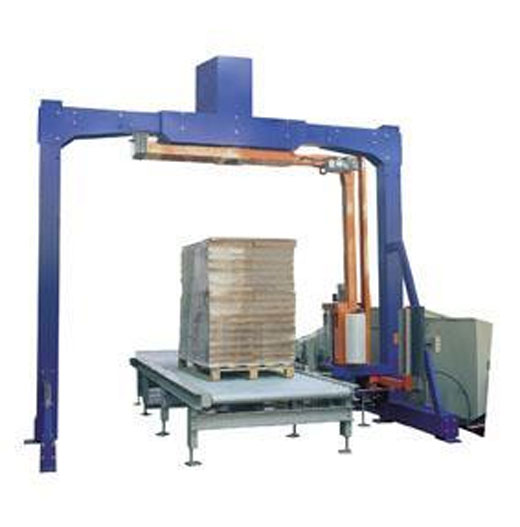

Banderoleuse à bras tournant - Cadence de production : plus de 90 palettes/h - Puissance : 7 kW - Dimensions palettes : 3 250 x 3 250 mm

La banderoleuse à bras tournant assure le filmage automatique de palettes à moyenne et haute cadence, tout en s’intégrant facilement dans les lignes de production existantes.

Sa structure robuste et son bras rotatif à grande vitesse garantissent un banderolage régulier pour des palettes de 800 x 600 mm à 1 200 x 1 200 mm, jusqu’à 2 000 mm de hauteur.

L’armoire électrique avec pupitre de commande à écran tactile simplifie l’utilisation, la sélection des programmes et le contrôle en temps réel de la machine.

Le système de réduction de laize améliore la stabilisation en pied de palette, tandis que les versions LS, HS, HD et DOUBLE offrent des cadences pouvant dépasser 90 palettes par heure selon la configuration coiffe/sans coiffe.

Les nombreuses options disponibles (soudure automatique, pince et coupe brevetées, dépose de coiffe, plateau stabilisateur, dépose de cornières, dimensions palettes jusqu’à 3 250 x 3 250 mm) permettent d’adapter la machine à chaque environnement logistique et à chaque besoin de sécurisation de charges.

Points forts :

• Intégration simple sur ligne existante avec armoire électrique et écran tactile.
• Haute cadence : jusqu’à plus de 90 palettes/heure selon la version.
• Système de réduction de laize pour une meilleure stabilisation de la palette.
• Large plage de dimensions palettes et nombreuses options d’automatisation.
• Consommation de film optimisée grâce à l’insertion facilitée de la bobine et aux systèmes de soudure/coupe automatiques.

Conception générale et intégration en ligne

La banderoleuse à bras tournant est dédiée au filmage automatique de palettes sous film étirable sur des lignes de production et de palettisation à moyenne et haute cadence. La charge reste fixe pendant le banderolage ; le bras rotatif tourne autour de la palette, ce qui préserve la stabilité des charges lourdes, hautes ou instables. Cette architecture limite les contraintes sur la marchandise tout en maintenant un haut niveau de productivité.

La machine s’intègre facilement grâce à une armoire électrique centralisée et un pupitre de commande à écran tactile livré de série. Cette interface permet de régler les paramètres de cycle (tours bas/haut, recouvrement, vitesses) et de visualiser rapidement les alarmes pour réduire les temps d’arrêt

La couronne de rotation du bras, de grand diamètre, assure une rotation fluide et un guidage mécanique précis. L’accès aux organes principaux est pensé pour faciliter l’entretien, avec un palier de résistance en hauteur dimensionné pour supporter les efforts de rotation sur la durée. Cette conception contribue à la fiabilité globale de l’installation en environnement intensif.

Performances et modèles

Le mouvement du bras rotatif est piloté par variateur, ce qui permet d’ajuster finement la vitesse de rotation selon la nature de la charge et le niveau de stabilisation recherché. La gamme se décline en plusieurs versions pour couvrir tous les besoins :

• LS : 25 tours/min, jusqu’à 40 palettes/h avec coiffe et 55 palettes/h sans coiffe.
• HS : 30 tours/min, jusqu’à 50 palettes/h avec coiffe et 65 palettes/h sans coi

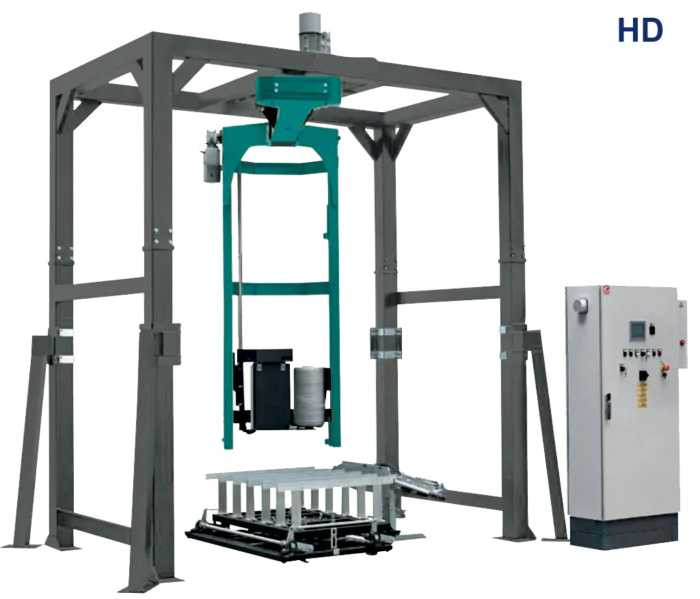

• HD : 35 tours/min, jusqu’à 65 palettes/h avec coiffe et 80 palettes/h sans coiffe.

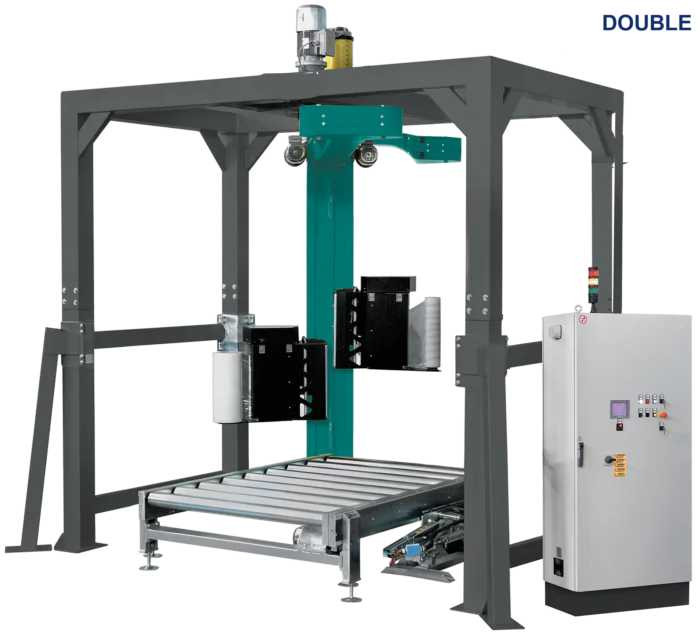

• DOUBLE : double chariot, cadence supérieure à 90 palettes/h.

Les puissances installées vont de 4,5/3,5 kW (avec/sans coiffe) pour la version LS jusqu’à 7/6,5 kW pour la DOUBLE. L’alimentation standard est en 400 V – 3 ph – 50 Hz et l’air comprimé requis est de 6 bar pour les fonctions pneumatiques. Cette configuration permet de répondre aux contraintes des lignes fortement automatisées dans la logistique, l’agroalimentaire et l’industrie.

Capacité de palettes et gestion du film

La banderoleuse accepte des palettes de :

• Longueur x largeur max : 1 200 x 1 200 mm
• Longueur x largeur min : 800 x 600 mm
• Hauteur de charge : jusqu’à 2 000 mm

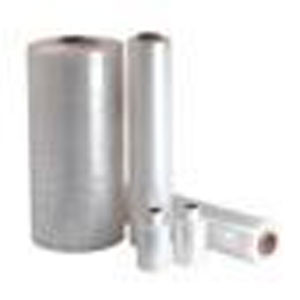

En option, des configurations permettent de traiter des palettes jusqu’à 3 250 x 3 250 mm, avec hauteur sur demande. Le système d’insertion de la bobine de film étirable est conçu pour simplifier le changement de bobine et réduire les temps de réglage. La machine fonctionne avec des bobines présentant :

• Diamètre mandrin : 76 mm
• Diamètre extérieur max : 250 mm
• Hauteur : 500 mm
• Poids max : 20 kg

Un système de réduction de laize permet de concentrer le film sur une bande plus étroite, notamment en pied de palette, pour augmenter la tenue mécanique sans surconsommation de film. Cette fonction renforce la stabilité pendant le transport et le stockage.

Options d’automatisation et de sécurisation

Plusieurs options complètent la banderoleuse pour atteindre un niveau d’automatisation élevé :

• Système de soudure du film avec réglage automatique pour toutes dimensions de palettes.
• Système de soudure sur contre-mors pour une fixation fiable du film en fin de cycle.
• Système breveté et automatique de pince et coupe du film, avec insertion de la queue de film sous le tour précédent.
• Dépose de coiffe pour la protection supérieure contre la poussière et l’humidité.
• Releveur de charges et plateau stabilisateur pour solidariser la marchandise à la palette.
• Dépose de cornières pour renforcer les angles avant le filmage.
• Configuration grandes dimensions palettes : jusqu’à 3 250 x 3 250 mm, hauteur sur demande.

Ces équipements permettent de configurer une solution complète de banderolage automatique, adaptée aux cadences élevées, tout en optimisant la consommation de film et la stabilité des palettes sur l’ensemble de la chaîne logistique.
