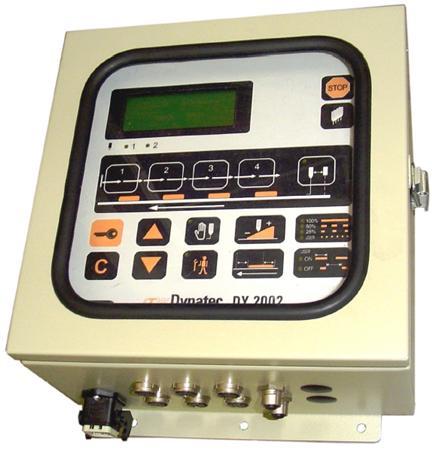

Contrôleur de dépose de colle - Nombre de pistolets pilotés : 2 - Nombre de programmes mémorisés : 12 - Dimensions : 258 x 300 x 153 mm

Le contrôleur de dépose de colle s’adresse aux industriels qui doivent garantir un collage propre, régulier et maîtrisé, en colle chaude et en colle froide, sur des lignes à vitesse variable.

Il pilote jusqu’à deux pistolets et permet de programmer précisément la dépose en millimètres ou en millisecondes, pour s’adapter aussi bien aux cadences élevées qu’aux formats de produits changeants.

Grâce à son interface par menus déroulants sur grand écran, vos opérateurs configurent rapidement les séquences, réduisent les erreurs de réglage et gagnent en autonomie.

Points Forts

• Contrôle de 2 pistolets (4 activations par séquence chacun) : gestion flexible de plusieurs zones de collage sur un même produit, sans ajout d’automate dédié.
• Compatibilité colle chaude et colle froide : un seul contrôleur pour vos pistolets à ouverture électrovanne et électrique, y compris en configuration mixte.
• Programmation en mm ou ms : précision de 0,5 mm jusqu’à 600 m/min pour suivre les variations de vitesse sans surconsommation de colle.
• Fonctions avancées (Trigger lock, Timer, palettisation, économiseur de colle) : réduction des fausses détections, des collages inutiles et de la consommation d’adhésif.
• 12 programmes en mémoire : rappel rapide des réglages par type de produit pour limiter les temps de changement de série.

Usages recommandés

• Collage de sacs papier ou emballages avec zones non collées (fenêtres, rabats, zones imprimées sensibles).
• Dépose de cordons et de points de colle sur lignes d’emballage à vitesse variable.
• Collage sur lignes palettisées en fin de ligne, avec suppression de colle sur la dernière couche.
• Production multi-références nécessitant des recettes de collage mémorisées.
• Installation sur lignes existantes avec pistolets pneumatiques ou électriques pour optimiser la consommation de colle.

Contrôle précis de la dépose colle chaude et froide

Le depose colle est conçu pour piloter des pistolets de colle chaude à ouverture par électrovanne et des pistolets de colle froide à ouverture électrique, avec la possibilité de combiner les deux technologies sur une même installation. Cette double compatibilité permet de standardiser le contrôle sur votre parc de machines tout en gardant la liberté de choisir la meilleure technologie d’adhésif pour chaque application.

La programmation se fait soit en millimètres via codeur pour les lignes à vitesse variable, soit en millisecondes via fonction timer pour les cadences fixes, ce qui garantit une dépose proportionnelle à la vitesse réelle de production. Avec une précision de 0,5 mm jusqu’à 600 m/min, le contrôleur maintient la longueur de cordon ou de point de colle même lors des accélérations et décélérations de la ligne.

Pilotage de deux pistolets et gestion avancée des séquences

Ce contrôleur est prévu pour piloter deux pistolets (pneumatiques via électrovanne ou électriques via bobine), chaque canal pouvant être activé jusqu’à quatre fois par séquence de dépose. Vous pouvez ainsi gérer plusieurs zones de collage sur un même produit, sans ajouter de logique externe, en choisissant pour chaque pistolet quel signal de début de séquence utiliser.

Le contrôleur accepte des signaux de début de séquence issus de cellules photoélectriques ou d’autres capteurs, avec jusqu’à deux entrées et une échelle de codeur réglable de 500 à 9999 impulsions/m, ce qui facilite l’intégration sur des lignes neuves ou existantes.

Modes de dépose adaptés aux variations de vitesse

Plusieurs modes de dépose avec codeur couvrent des cas d’usage très différents : Standard pour des lignes ou des points au-dessus d’une vitesse minimum définie, Standard avec points qui convertit automatiquement les lignes en points en-dessous de la vitesse minimum, Points pour une dépose en points à toutes les vitesses, Longueur aléatoire qui adapte en continu la longueur du trait de colle à la longueur réelle du produit détecté, et Collage en continu, basé sur le signal d’entrée, la vitesse minimum, ou les deux paramètres à la fois.

Une fonction économiseur de colle permet de créer des traits interrompus à l’intérieur de chaque zone de dépose, réduisant la consommation d’adhésif sans dégrader la tenue mécanique. La fonction stop autorise ou interrompt automatiquement le collage au-dessus ou en dessous de seuils de vitesse, ce qui évite des collages indésirables lors des rampes de démarrage ou d’arrêt.

Fonctions spécifiques de productivité : Trigger lock, palettisation, comptage

La fonction Trigger lock rend le signal de début de séquence volontairement aveugle sur une certaine distance, par exemple pour ignorer une fenêtre dans un sac en papier et éviter les collages parasites. Le mode palettisation intègre un compteur de produits afin de ne pas déposer de colle sur la dernière couche de la palette, ce qui simplifie le dépalettisage chez vos clients.

Un compteur de produits intégré facilite le suivi de production et peut servir de base à des indicateurs de performance. En option, une commande de purge des pistolets à distance avec câble de 10 m permet de réaliser des purges en sécurité sans accéder directement à la zone de collage.

Asservissement débit-vitesse et gestion de la pression

Le depose colle dispose d’un asservissement débit-vitesse, fournissant une sortie 0–10 V DC pour le moteur de pompe à engrenages ou 4–20 mA / 0–20 mA pour le régulateur de pression d’une pompe à piston. Cet asservissement permet d’ajuster automatiquement le débit de colle en fonction de la vitesse de ligne, ce qui garantit un grammage constant et réduit les rebuts liés à des surcharges ou manques de colle.

Le réglage de pression en fonction de la vitesse, programmable par deux points, stabilise la dépose lorsque la ligne change de cadence, sans intervention manuelle répétée des opérateurs.

Interface opérateur, sécurité et intégration machine

L’utilisation est simplifiée par des menus déroulants sur grand écran, ce qui rend la prise en main rapide pour les opérateurs et limite les erreurs de paramétrage. Le contrôleur peut mémoriser 12 programmes de dépose, ce qui facilite les changements de série fréquents et la standardisation des réglages par référence produit.

Pour la supervision et la sécurité, un contact sec de sortie pour alarme (24 VDC ou 230 VAC, 500 mA) permet de renvoyer les états critiques vers l’automate ou la supervision. Le contact machine d’entrée accepte des signaux NPN ou contacts secs, programmables normalement ouvert ou fermé, ce qui simplifie l’intégration sur des équipements existants.

Les tensions de sortie disponibles (24 VDC, 55 VDC ou 170 VDC en surexcitation) assurent une compatibilité avec la plupart des pistolets pneumatiques et électriques du marché, avec 20 W par canal. Le tout est intégré dans un boîtier compact de 258 x 300 x 153 mm, facile à intégrer dans une armoire de commande ou à proximité de la ligne de collage.

À qui s’adresse ce produit ?

• Responsables de production et d’usine : sécuriser la qualité de collage, stabiliser la consommation de colle chaude ou froide, limiter les arrêts de ligne liés à des défauts de dépose.
• Ingénieurs process, méthodes et industrialisation : disposer d’un contrôleur de dépose flexible, capable de gérer 2 pistolets, plusieurs modes de dépose et un asservissement débit-vitesse sur lignes à vitesse variable.
• Responsables qualité : réduire les non-conformités de collage, maîtriser la longueur et la position des cordons, garantir une répétabilité élevée sur des cadences pouvant atteindre 600 m/min.
• Automaticiens et intégrateurs de lignes : bénéficier d’un contrôleur compact, riche en entrées/sorties, simple à intégrer avec des pistolets pneumatiques ou électriques existants.
• Acheteurs industriels : standardiser le contrôle de dépose de colle sur plusieurs lignes, limiter le nombre de références de contrôleurs et optimiser le coût global de possession en réduisant la consommation d’adhésifs.
