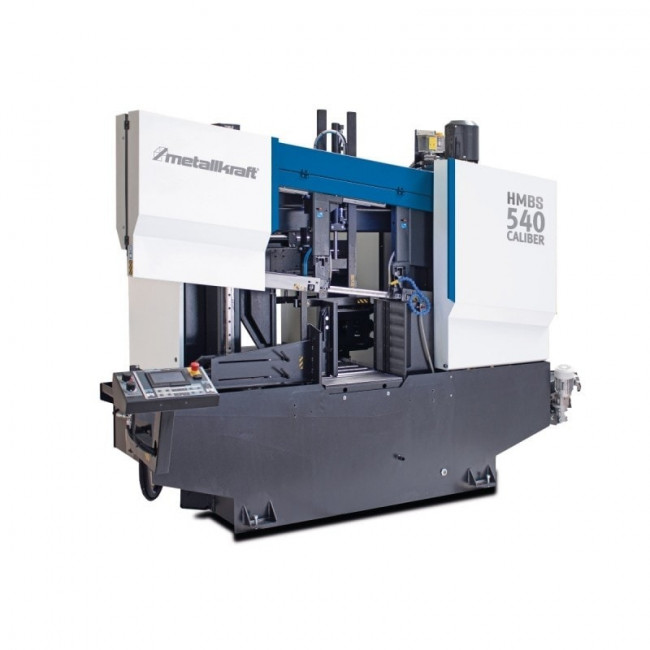

Cette scie à ruban semi-automatique avec commande est conçue pour les professionnels de la métallurgie qui recherchent une précision et une facilité d'utilisation optimales.
Elle est idéale pour les ateliers de production où la qualité de coupe est primordiale.
-
Caractéristiques générales :
- Machine en acier semi-automatique, à commande hydraulique, guidage par deux colonnes
- Pour la découpe de pièces creuses et pleines
- Corps de machine robuste réduisant les vibrations pour une performance de sciage maximale
- Vitesse de coupe en continu de 15 à 150 m/min
- L'entraînement de la lame de scie se fait par un engrenage conique, un moteur asynchrone et un variateur de fréquence haute qualité
- Serrage du matériau devant et derrière la couper grâce à un étau en deux parties
- Réglage de la pression du serrage hydraulique de l'étau par une valve de commande avec manomètre
- Lame inclinée à 7° pour améliorer les performances de découpe et allonger la durée de vie
- Le guide-lame avant se déplace automatiquement en parallèle avec le mors mobile de l’étau
- Brosse à copeaux à entraînement électrique
- Zone de travail avec éclairage LED
- Commande Mitsubishi FX 5, utilisation simple par un écran tactile de 4,3 pouces
- BRP – Surveillance de la lame (voir en page 514)
- Mouvement de coupe par vérin hydraulique

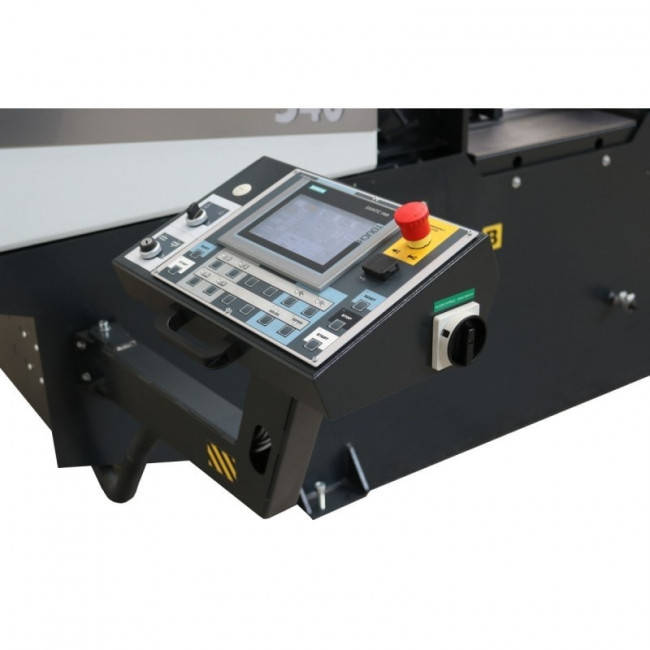

- Commande Siemens S7-1500 avec un grand nombre de fonctions et une utilisation via un grand écran tactile de 7 pouces
- Avec ARP (régulation automatique de l‘avance de coupe)
- Mouvement de coupe par vis à billes et servomoteur
- Refroidissement par émulsion avec distribution du liquide de refroidissement au travers des guide-lames dans la rainure de découpe
- Moteur plus puissant en option
- Régulation automatique de l’avance de découpe optimisée, de sorte que l’opérateur ait uniquement besoin de régler les paliers de charge (ampères) pendant la découpe.
- Nous recommandons d’utiliser cette fonction lors de la découpe de matériaux ayant des épaisseurs de paroi différentes (coupe transversale).
-
Caractéristiques techniques :
Données électriques
-
Puissance moteur
-
4 kW
-
Alimentation
-
400 V
-
Puissance système hydraulique
-
0.75 kW
-
Fréquence
-
50 Hz
Données de la machine
-
Vitesse de coupe
-
15 - 150 m/min.
-
Vitesse
-
Infinitely adjustable
-
Longueur de la lame
-
5360 mm
-
Largeur de la lame
-
34 mm
-
Angle de coupe
-
7 °
-
Épaisseur de la lame
-
1.1 mm
Caractéristiques d'usinage
-
Longueur de coupe minimale
-
10 mm
-
Diamètre du matériau min.
-
10 mm
-
Longueur résiduelle min. de pièce
-
30 mm
Dimensions et poids
-
Longueur
-
3875 mm
-
Largeur
-
1950 mm
-
Hauteur de table de travail
-
800 mm
-
Poids net
-
2490 kg
