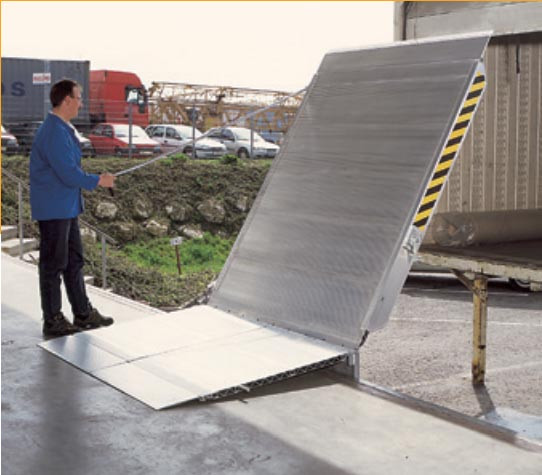

Ce pont de chargement articulé est conçu exclusivement pour les dénivelés positifs importants.
Avantages produit :
- Modèle tandem, s’ouvrant en deux parties. Il est fixe à souder.
- Compensé par de puissants ressorts, sa manipulation est aisée.
- Charnière d’articulation en acier galvanisé.
- Système automatique de blocage à la verticale.
- Poignée de positionnement.
► Utilisations : chariots électriques ou thermiques, … Montage :
Il est nécessaire d’avoir une réservation dans le béton, avec un fer ayant une partie verticale descendante de 200 mm minimum,
afin d’y effectuer un cordon de soudure de 70 mm tous les 160 mm en alternance. En cas d’absence de fer, il est possible de faire un montage avec des plats à cheviller dans le béton suivant le schéma ci-contre, l’adaptation est réalisée par le monteur sur le site, en fonction de l’état du béton.
Caractéristiques techniques :
Longueur
(mm)
Largeur
(mm)
Dénivelé maxi
(mm)
Hauteur
H1 (mm)
Capacité / essieu
(kg/unit.)
Poids
(kg/unit.)
3 715
1 500
+ 445
180
4 000
305
3 715
2 000
+ 445
180
4 000
425
3 715
1 500
+ 415
180
4 000
305
3 715
1 750
+ 415
180
4 000
345
3 715
2 000
+ 415
180
4 000
425
Schémas :
Catalogue produit interactif
Documentation complémentaire
Ajoutez au panier ou
Info réf.produit
Panier
Réference : 425137117
Libellé :
Pont de chargement articulé
Longueur (mm) :
3715
Largeur utile (mm) :
1500
Dénivelé maxi (mm) :
+ 445
Capacité (kg/unité) :
4000
Hauteur (mm) :
180
Poids (kg/unité) :
305
Prix :
5843.08 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 942885965
Libellé :
Pont de chargement articulé
Longueur (mm) :
3715
Largeur utile (mm) :
2000
Dénivelé maxi (mm) :
+ 445
Capacité (kg/unité) :
4000
Hauteur (mm) :
180
Poids (kg/unité) :
325
Prix :
7067.69 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 515515772
Libellé :
Pont de chargement articulé
Longueur (mm) :
3715
Largeur utile (mm) :
1500
Dénivelé maxi (mm) :
+ 415
Capacité (kg/unité) :
4000
Hauteur (mm) :
150
Poids (kg/unité) :
305
Prix :
5843.08 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 936687713
Libellé :
Pont de chargement articulé
Longueur (mm) :
3715
Largeur utile (mm) :
1750
Dénivelé maxi (mm) :
+ 415
Capacité (kg/unité) :
4000
Hauteur (mm) :
150
Poids (kg/unité) :
345
Prix :
6406.15 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 128853624
Libellé :
Pont de chargement articulé
Longueur (mm) :
3715
Largeur utile (mm) :
2000
Dénivelé maxi (mm) :
+ 415
Capacité (kg/unité) :
4000
Hauteur (mm) :
150
Poids (kg/unité) :
425
Prix :
7069.23 €
Quantité
Veuillez rentrer un multiple de 1
