Pour fixer le pont, il est nécessaire d'avoir au nez du quai une partie métallique verticale descendante de 140 ou 160 mm, suivant la configuration.

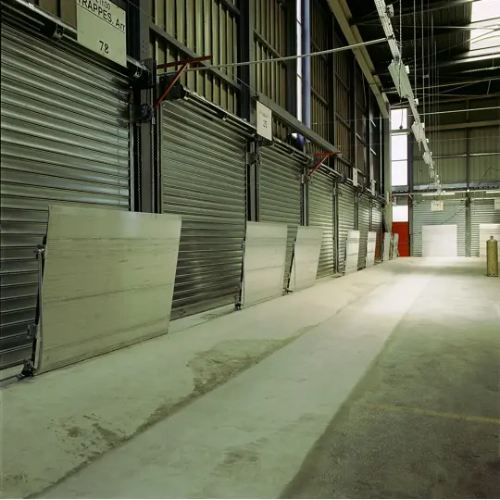

Le pont de chargement au repos est bloqué en position verticale avec un loquet de sécurité, il se déverrouille à l'aide du pied et l'opérateur utilise une poignée ou une chaîne pour la mise en place.
La compensation se fait à l'aide de puissants vérins à gaz, très compacts pour limiter l'encombrement du pont.
Il peut être installé dans une fosse de faible profondeur en façade du bâtiment ou, encastré dans un glacis derrière les portes du bâtiment.
Cela permet d'améliorer la sécurité des opérateurs et de mettre le pont à l'abri.
Avantages produit :
- Modèle fixe à souder.
- Compensé par un ou plusieurs vérins, il est très compact.
- Il s’intègre dans les glacis ou dans les châssis d’accostage d’avant quai.
- Charnière d’articulation en acier galvanisé.
- Il permet de rattraper d’importants dénivelés.
- Système automatique de blocage à la verticale.
- Poignée de positionnement.
► Utilisations : transpalettes, chariots électriques ou thermiques, …
Montage :
Le pont (modèle fixe) est prévu pour être soudé sur un fer solidement ancré dans le béton.
L’installation dans ce type de fosse permet de renforcer la sécurité, notamment :
- lors des transferts de charges : vides latéraux réduits par rapport à la hauteur de fosse.
- lors de l’arrivée du camion : positionnement précis lors de l’accostage.
Caractéristiques techniques :
Longueur L (mm)
Largeur ℓ (mm)
Dénivelé maxi (mm)
Dénivelé mini (mm)
Capacité (kg/unité)
Poids (kg/unité)
1065
2000
110
-150
5000
121
815
2000
80
-120
5000
85
Schémas :
Catalogue produit interactif
Documentation complémentaire
Ajoutez au panier ou
Info réf.produit
Panier
Réference : 577719933
Libellé :
Pont de chargement type GBAS
Longueur (mm) :
815
Largeur utile (mm) :
2000
Capacité unitaire (kg) :
5000
Dénivelé (mm) :
-120 / +80
Poids (kg) :
85
Prix :
1709.08 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 773126991
Libellé :
Pont de chargement type GBAS
Longueur (mm) :
1065
Largeur utile (mm) :
2000
Capacité unitaire (kg) :
5000
Dénivelé (mm) :
-150 / +110
Poids (kg) :
121
Prix :
1941.69 €
Quantité
Veuillez rentrer un multiple de 1
