Pont de chargement fixe

Aluminium - Longueur : 815 ou 1065 mm - Largeur : 2000 mm

Code fiche produit :42582753
2 modèles à partir de :
1953.23€ HT
Choisir un modèle
  • Port : 0.00 € TTC
  • Livraison :2 à 4 semaines
  • Garantie : 2 ans
Besoin d'un devis ?
Contactez-nous


  • Aluminium
  • Longueur : 815 ou 1065 mm
  • Largeur : 2000 mm
  • Capacité / essieu : 5000 kg/unité
  • Zone de refuge 500 mm, conforme à la norme NF EN349

Poser une question sur le produit
Documentation
Imprimer

2 modèles à partir de :
1953.23€ HT
Ajoutez au panier
OU
  • Port : 20 € HT - Commande mini : 1
  • Livraison :2 à 4 semaines
  • Garantie : 2 ans
Expédition

Description
Pour choisir un pont de chargement en aluminium, il est nécessaire de connaître la différence de niveau entre le quai et le camion qui doit être compatible avec les dénivelés (voir dans le tableau les côtes D. mini. & D. maxi.).

La norme EN1398 préconise une largeur de pont supérieure d'au moins 700 mm à la largeur du chariot.

Pour fixer le pont, il est nécessaire d'avoir au nez du quai une partie métallique verticale descendante de 140 ou 160 mm, suivant la configuration.

Le pont de chargement au repos est bloqué en position verticale avec un loquet de sécurité, il se déverrouille à l'aide du pied et l'opérateur utilise une poignée ou une chaîne pour la mise en place.

La compensation se fait à l'aide de puissants vérins à gaz, très compacts pour limiter l'encombrement du pont.

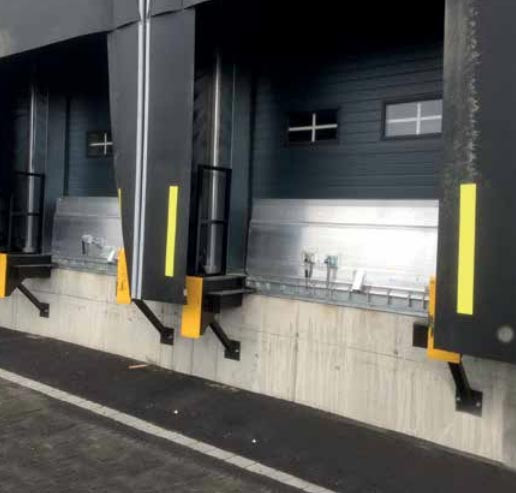

Il peut être installé dans une fosse de faible profondeur en façade du bâtiment ou, encastré dans un glacis derrière les portes du bâtiment.

Cela permet d'améliorer la sécurité des opérateurs et de mettre le pont à l'abri.

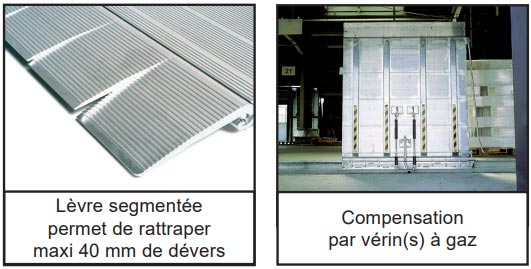

Avantages produit :

Modèle compensé par un vérin à gaz
- Système de blocage empêchant le pont de basculer vers le bas
- Permet de rattraper les dénivelés importants

Pont de chargement fixe 42582753-464147677.jpg

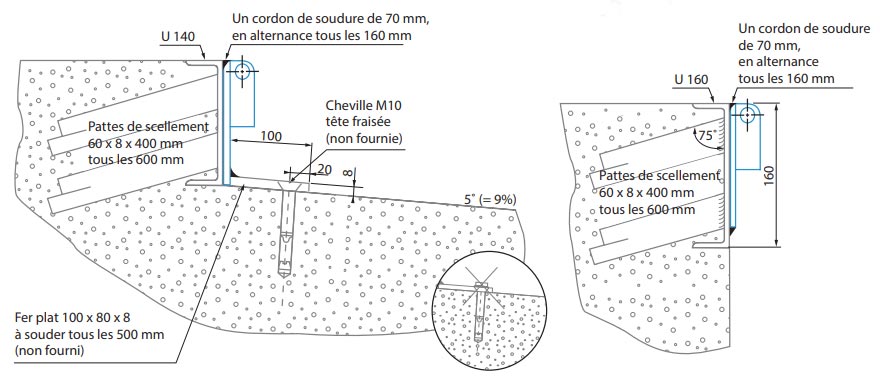

MONTAGE :

Le pont (modèle fixe) est prévu pour être soudé sur un fer solidement ancré dans le béton.

L’installation dans ce type de fosse permet de renforcer la sécurité, notamment :
- lors des transferts de charges : vides latéraux réduits par rapport à la hauteur de fosse.
- lors de l’arrivée du camion : positionnement précis lors de l’accostage.


Pont de chargement fixe 42582753-116354215.jpg




  • Caractéristiques techniques :

Longueur
(mm)		 Largeur
(mm)		 X (mm)  Y (mm) Dénivelé
(mm)		 Capacité / essieu
(kg/unit.)		 Poids
(kg/unit.
mini  maxi
 815 2 000 645 230  - 120 + 80 5000  85
1065 2 000 895 235  - 150 + 110 5000 126

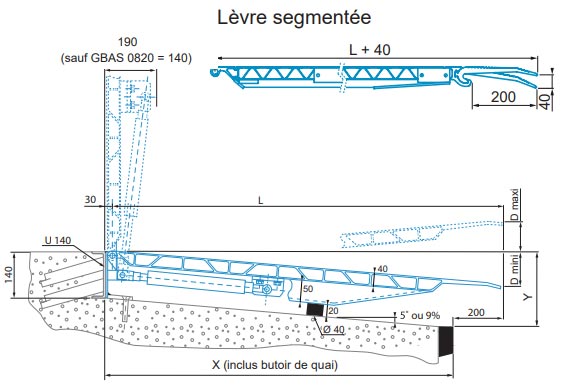

  • Schémas :

Pont de chargement fixe - 42582753-229435556.jpg

Catalogue produit interactif

catalogue mobilier urbain techni contact


Documentation complémentaire



Ajoutez au panier ou
Info réf.produit Panier
Réference : 486947789
Libellé :
Pont de chargement fixe
Longueur (mm) :
815
Largeur (mm) :
2000
Dénivelé (mini/maxi) mm :
- 120 /+ 80
Capacité (kg/unit.) :
5000
Poids (kg/unit.) :
85
Prix : 1953.23 €
Quantité
Réference : 884398278
Libellé :
Pont de chargement fixe
Longueur (mm) :
1065
Largeur (mm) :
2000
Dénivelé (mini/maxi) mm :
- 150/ + 110
Capacité (kg/unit.) :
5000
Poids (kg/unit.) :
126
Prix : 2219.08 €
Quantité
