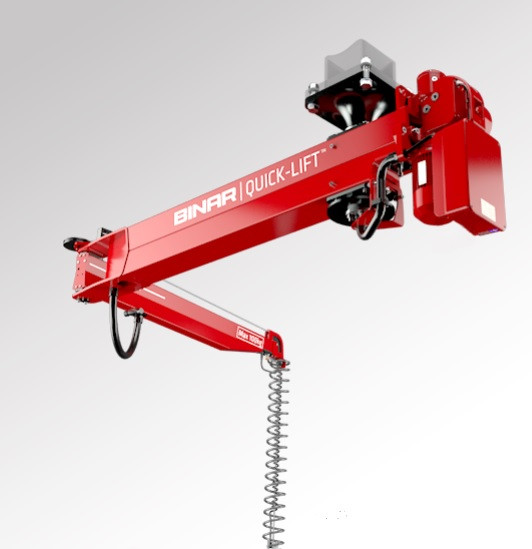

Bras manipulateur suspendu avec fixation en charpente

Capacité de levage : Max 100 kg (préhenseur inclus)

Code fiche produit :73367649


  • Capacité de levage : Max 100 kg (préhenseur inclus)
  • Longueur de course : 2,7 mètres
  • Intelligent
  • Ergonomie

Documentation
Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Manipulateur de levage

Description
Ce bras manipulateur suspendu avec fixation en charpente répond aux besoins de manipulation des charges.

Il est utilisé dans plusieurs domaines industriels.

Le maniement du bras manipulateur est assuré grâce à une poignée sensitive équipée d’un collecteur tournant mécanique, électrique et pneumatique.

  • Caractéristiques générales :
- Intelligent
- Ergonomie
- Sécurité
- Efficacité
- Facile à utiliser
- Souple
- Solution d’auto équilibrage
- Rentabilité accrue
- Faible consommation
- Grande fiabilité
- Robustesse

  • Caractéristiques techniques :
Capacité de levage
- Max 100 kg (préhenseur inclus)

Zone d’utilisation
- Pour une longueur des bras standard de 3 mètres
- Zone maximum recommandée R =-2700 mm.
- Zone minimum recommandée R = 500mm.

Longueur de course
- 2,7 mètres

Motorisation
- Moteur asynchrone à commande électronique.

Alim. Électrique
- 230V, 50-60 Hz, 1 phase avec terre, 10A.

Bras articulés
- Fabriqués à partir de profilés très fins en acier Ultra High Strength Steel (UHSS).
- Disponible en 3 longueurs standard; 3 ou 4 ou 5 mètres

Support
- Le bras est conçu avec une bride d'accouplement à fixer à la structure acier de la charpente

Maniement
- Il s’effectue soit par l’intermédiaire d’une poignée sensitive brevetée Binar ou en mode équilibrage. Ces deux options permettent à l’opérateur un contrôle exact et souple de la vitesse de montée.
- Une simple pression de 20gr est nécessaire pour obtenir le mouvement souhaité proportionnellement à la volonté de l’opérateur. Les mouvements de descente ou de montée sont interrompus lorsque l’opérateur lâche la poignée


Préhenseurs
Ils sont étudiés et réalisés en fonction des besoins spécifiques de chaque client. Des signaux d’entrée-sortie sont disponibles pour permettre l’obtention d’autres fonctions.


Options
- Articulation centrale (lien intermédiaire) 200 mm pour un triple bras articulé. Note : la zone maximum recommandée n'augmente pas.
- Frein pneumatique pour le bras. La fonction du freinage est activée manuellement sur la poignée de contrôle

Documentation complémentaire
