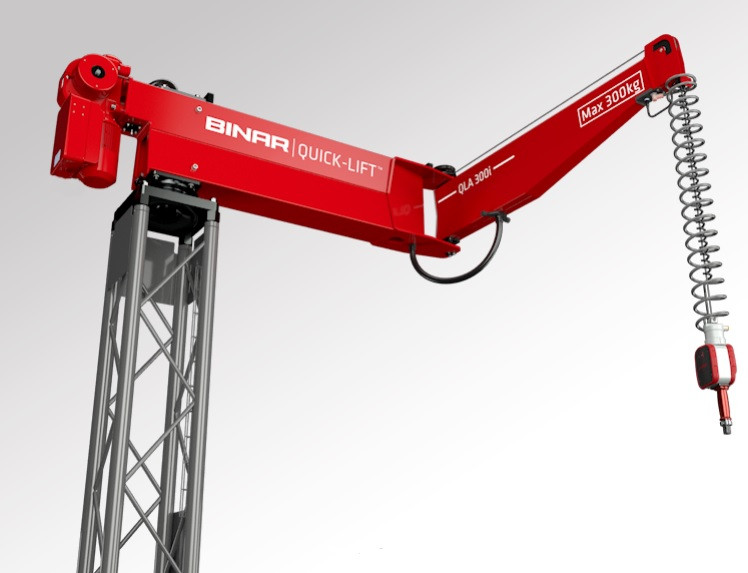

Ce manipulateur industriel est une solution d'aide à la manutention de pièces ou d'outillages, pour des charges inférieures à 300 Kg.
Il garantit des cadences élevées et l'intégrité physique des opérateurs.
Il est destiné au domaine industriel.
-
Caractéristiques générales :
- Intelligent
- Ergonomie
- Sécurité
- Efficacité
- Poignée sensitive est équipée d’un collecteur tournant mécanique, électrique et pneumatique
- Facile à utiliser
- Souple
- Solution d’auto équilibrage
- Rentabilité accrue
- Faible consommation
- Grande fiabilité
- Robustesse
-
Caractéristiques techniques :
Capacité de levage
- Max 300 kg (préhenseur inclus)
Zone d’utilisation pour longueur standard de 3 m :
- Pour une longueur des bras standard de 3 mètres
- Zone maximum recommandée R1 = L 1 - 300 mm.
- Zone minimum recommandée R2 = Voir tableau.
- Pour la zone d'utilisation avec une longueur standard de 4 mètres, voir le document "Longueurs des Bras"
Longueur de course
- 2,7 mètres

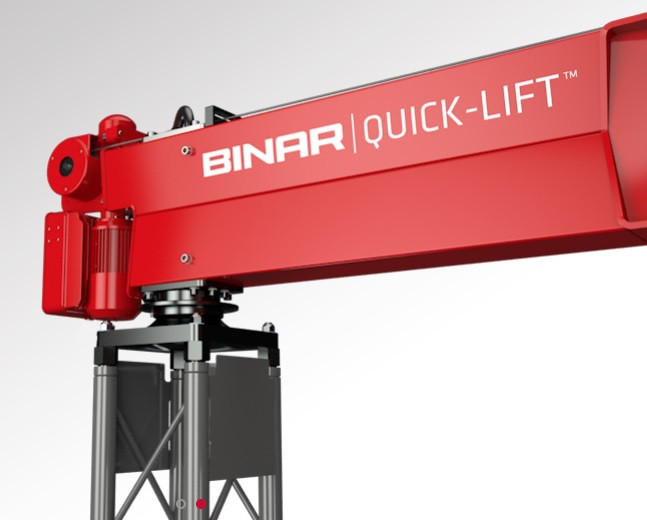

Motorisation
- Moteur asynchrone à commande électronique.
Alim. Électrique
- 230V, 50-60 Hz, 1 phase avec terre, 10A
Bras articulés
- Fabriqués à partir de profilés très fins en acier Ultra High Strength Steel (UHSS). Disponible en 3 longueurs standard; 3 et 4 mètres
Support
- Poteau en acier laqué de type treillis, d’une hauteur standard de 3 m.
- Hauteur différente jusqu'à 5 mètres max. sur demande (hors standard).
Maniement
- Il s’effectue soit par l’intermédiaire d’une poignée sensitive brevetée Binar ou en mode équilibrage. Ces deux options permettent à l’opérateur un contrôle exact et souple de la vitesse de montée
- Seule une force de 20 gr est nécessaire pour obtenir le mouvement souhaité proportionnellement à la volonté de l’opérateur. Les mouvements de descente ou de montée sont interrompus lorsque l’opérateur lâche la poignée.
Préhenseurs
- Ils sont étudiés et réalisés en fonction des besoins spécifiques de chaque client. Des signaux d’entrée-sortie sont disponibles pour permettre l’obtention d’autres fonctions.
Option
- Articulation centrale, 200 mm pour un triple bras articulé.
- Les bras, l'unité moteur, la plaque base et la potence sont disponibles en différentes couleurs (sur demande)
