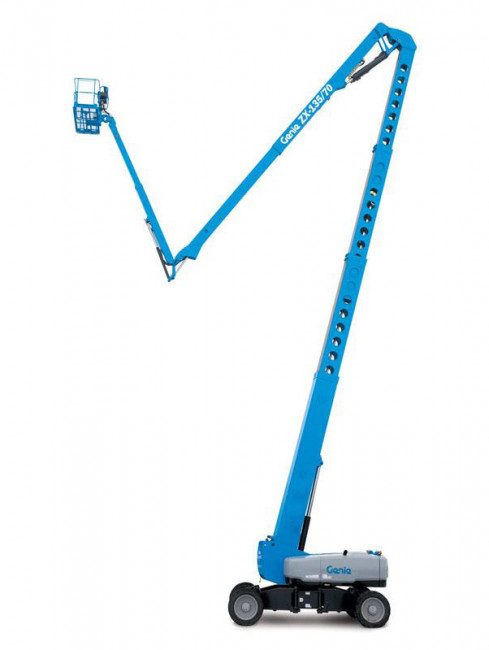

Nacelle à flèche articulée tout terrain - Hauteur de travail maximale : 43,15 m - Portée horizontale maximale : 21,26 m - Capacité de la plateforme : 272 kg

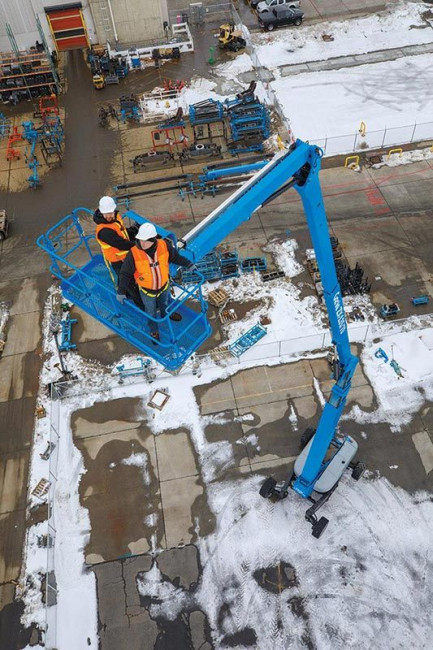

Accédez aux zones de travail les plus complexes sur chantier, en maintenance industrielle ou lors d’interventions de grande hauteur avec la nacelle articulée tout terrain.

Sa hauteur de travail maximale de 43,15 m, son déport horizontal jusqu’à 21,26 m et sa portée négative de 5,87 m permettent de contourner une structure, d’atteindre une façade en retrait ou de travailler en surplomb sans déplacer constamment la machine.

Son châssis extensible Mini XChassis™, ses 4 roues motrices et ses 4 roues directrices assurent une circulation maîtrisée sur terrains exigeants, tout en conservant un format de transport compact.

Son pendulaire télescopique Jib-Extend® apporte la précision nécessaire pour positionner jusqu’à 272 kg d’opérateurs, d’outillage et de matériaux au plus près de la zone d’intervention.

Points forts

• Hauteur de travail de 43,15 m : réalisez des opérations de maintenance, pose ou inspection sur structures très élevées.
• Déport horizontal jusqu’à 21,26 m : atteignez une zone derrière un obstacle, une toiture, une charpente ou une façade sans repositionnement constant.
• Jib-Extend® télescopique de 3,66 à 6,10 m : ajustez finement votre accès grâce à son débattement vertical de 110°.
• Châssis extensible Mini XChassis™ : associe stabilité de travail et largeur réduite de 2,49 m en position essieux repliés.
• 4 roues motrices et 4 roues directrices : franchissez les terrains de chantier avec une aptitude en pente jusqu’à 45 % en position de transport.

Usages recommandés

• Maintenance d’installations industrielles, tuyauteries, convoyeurs et équipements en hauteur.
• Pose de bardage, charpente métallique, couverture et travaux sur façades complexes.
• Inspection d’ouvrages d’art, silos, réservoirs, cheminées et structures métalliques.
• Montage d’éclairages, réseaux CVC, câblages électriques et équipements techniques extérieurs.
• Travaux d’élagage, d’entretien d’arbres ou d’intervention sur végétation haute en terrain irrégulier.

Accès en hauteur avec déport et surplomb

La nacelle articulée diesel est conçue pour les opérations nécessitant un accès élevé, éloigné ou masqué par des obstacles. Elle atteint une hauteur de travail maximale de 43,15 m, avec une hauteur de plancher de 41,15 m, ce qui répond aux besoins des chantiers de grande hauteur, de la maintenance d’usines et des interventions sur ouvrages techniques.

Sa portée horizontale atteint 21,26 m avec flèche repliée et 18,03 m avec flèche déployée. Cette configuration facilite le franchissement de murs, toitures, équipements industriels ou végétation, tout en positionnant le panier à distance du châssis. La machine offre également une portée négative de 5,87 m, utile pour intervenir sous le niveau du châssis, par exemple le long d’un talus, d’une excavation ou d’un ouvrage en contrebas.

Positionnement précis avec le pendulaire Jib-Extend®

Le pendulaire télescopique Jib-Extend® se règle de 3,66 à 6,10 m et dispose d’un débattement vertical de 110°. Vous ajustez ainsi la position finale du panier sans devoir déplacer l’intégralité de la nacelle, ce qui accélère les travaux dans les zones encombrées.

La tourelle effectue une rotation continue à 360°, tandis que le panier pivote sur 160°. Cette combinaison améliore la précision de placement face à une façade, une structure métallique, une ligne de production ou un équipement de maintenance. Le panier à mise à niveau automatique et les commandes proportionnelles contribuent à une approche progressive de la zone de travail.

Motricité tout terrain et stabilité sur chantier

La nacelle repose sur un châssis à essieux extensibles Mini XChassis™. En position repliée, sa largeur est de 2,49 m pour faciliter le transport et la circulation sur site. Une fois les essieux déployés, la largeur atteint 3,94 m afin d’optimiser la stabilité pendant les travaux en hauteur.

Ses 4 roues motrices, ses 4 roues directrices grand angle et ses moteurs de roue à deux vitesses favorisent la progression sur chantier irrégulier. La garde au sol de 0,38 m et l’aptitude en pente de 45 % en position de transport répondent aux contraintes des pistes de chantier, sols dégradés et zones extérieures accidentées. La vitesse de translation peut atteindre 4,8 km/h en transport et 1,1 km/h en position déployée.

Charge utile et sécurité d’intervention

Le panier accepte une charge maximale sans restriction de 272 kg, adaptée à deux opérateurs avec leur outillage et leurs consommables. Deux configurations sont proposées : un panier de 1,83 m à double entrée ou un panier de 2,44 m à triple entrée, pour adapter l’espace de travail à la nature de l’intervention.

Cette PEMP intègre un capteur de surcharge, une alarme de contact Lift Guard, des alarmes de dévers et de déplacement, un dispositif de validation de la translation ainsi qu’un module de coupure de translation en cas de dévers. Le dévers admissible est de 4,5° dans le sens longitudinal comme transversal. Sa motorisation diesel Deutz de 55 kW, disponible en Stage IIIA ou Stage V selon configuration, apporte l’autonomie attendue pour les applications extérieures intensives.

À qui s’adresse ce produit ?

• Entreprises de gros œuvre et de charpente intervenant sur bâtiments élevés, structures métalliques et enveloppes de façade.
• Services de maintenance industrielle devant accéder à des équipements situés au-dessus, derrière ou sous une structure.
• Prestataires CVC, électriciens et installateurs de réseaux techniques nécessitant un grand déport de travail.
• Entreprises de nettoyage industriel et de maintenance d’ouvrages d’art opérant sur des zones hautes ou difficilement accessibles.
• Loueurs de matériels recherchant une PEMP diesel à grand débattement, adaptée aux chantiers extérieurs complexes.
• Entreprises d’élagage et collectivités intervenant sur végétation, éclairage public ou équipements extérieurs en terrain irrégulier.
