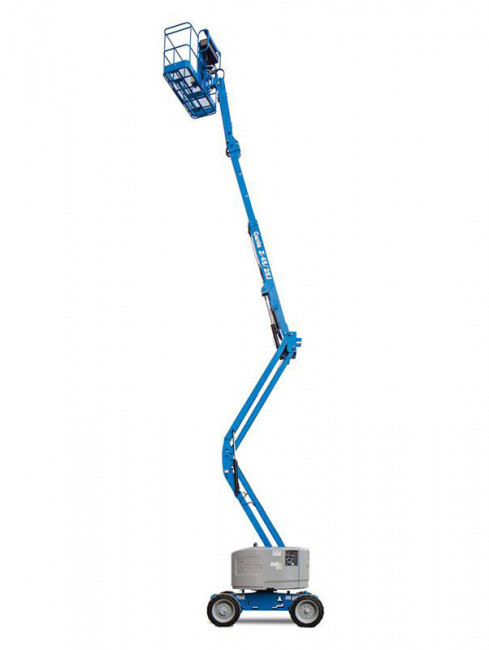

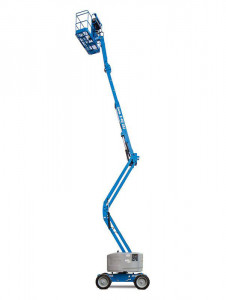

Nacelle à flèche articulée pour travaux en hauteur - Hauteur de travail maximale : 15,86 m - Portée horizontale maximale : 7,52 m - Capacité de charge maximale : 227 kg

La nacelle articulée diesel facilite l’accès aux zones de travail en hauteur que les équipements à élévation verticale ne peuvent pas atteindre.

Avec une hauteur de travail maximale de 15,86 m, une portée horizontale de 7,52 m et une hauteur d’articulation de 7,14 m, elle positionne précisément vos opérateurs au-dessus d’un obstacle, le long d’une façade ou au cœur d’une installation industrielle.

Son bras à double parallélogramme, son pendulaire de 1,52 m et son déport arrière nul permettent de travailler avec agilité dans les zones encombrées.

Sa traction tout-terrain, son aptitude en pente de 45 % et sa garde au sol de 37 cm répondent aux contraintes des chantiers extérieurs irréguliers.

Points forts

• Hauteur de travail de 15,86 m : atteignez les façades, charpentes, équipements techniques et réseaux situés en hauteur.
• Portée horizontale de 7,52 m : intervenez en surplomb d’un auvent, d’une machine ou d’un obstacle sans déplacer continuellement le châssis.
• Capacité panier de 227 kg : embarquez un opérateur, son matériel et son outillage pour réaliser l’intervention en une seule montée.
• Déport arrière nul et rayon intérieur de 1,68 m : manœuvrez plus sereinement dans les espaces de chantier contraints.
• Transmission tout-terrain et pente franchissable de 45 % : accédez aux zones de travail sur sols irréguliers ou en extérieur.

Usages recommandés

• Maintenance de charpentes métalliques, bardages et toitures industrielles.
• Pose et entretien de réseaux CVC, gaines, câblages et éclairages en hauteur.
• Travaux de façade, ravalement, pose d’enseignes et nettoyage extérieur.
• Intervention au-dessus de machines, convoyeurs ou lignes de production.
• Travaux de second œuvre sur chantier extérieur avec terrain non nivelé.

Accès en hauteur avec déport et surplomb

Cet engin est une nacelle à flèche articulée diesel conçue pour les interventions extérieures nécessitant à la fois hauteur, portée latérale et capacité de franchissement. Sa hauteur de plancher de 13,86 m donne accès à une hauteur de travail maximale de 15,86 m.

Sa portée horizontale de 7,52 m permet de positionner la plateforme au-delà de l’aplomb du châssis. Vous pouvez ainsi atteindre une façade derrière un obstacle, intervenir au-dessus d’un auvent ou accéder à une zone technique sans installer d’échafaudage ni déplacer inutilement la machine.

La hauteur d’articulation de 7,14 m, associée au bras à double parallélogramme, facilite le franchissement des structures basses. Le pendulaire de 1,52 m avec débattement vertical de 135° affine ensuite le positionnement du panier au plus près du poste de travail.

Maniabilité sur chantier extérieur

Le déport arrière nul limite le risque de collision de la tourelle avec les obstacles lors des rotations. Sa tourelle rotative à 355°, son rayon de braquage intérieur de 1,68 m et sa largeur de 2,29 m favorisent les évolutions dans les zones encombrées, entre des installations ou sur des accès de chantier restreints.

La motorisation diesel Perkins de 18,4 kW, la traction tout-terrain robuste et l’aptitude en pente de 45 % en position transport répondent aux exigences des chantiers sur sols irréguliers. La garde au sol centrale de 0,37 m aide à franchir les aspérités du terrain, tandis que les pneus tout-terrain 315/55 D20 gonflés mousse limitent les arrêts liés aux crevaisons.

Une plateforme adaptée à l’intervention

Le panier de 1,83 m de large, équipé d’une double entrée par portillon et guillotine, accueille jusqu’à 227 kg sans restriction. Cette capacité permet à l’opérateur d’embarquer son équipement de maintenance, ses outils électroportatifs ou son petit matériel de pose, sans multiplier les cycles de montée et de descente.

La rotation de panier à 160°, les commandes proportionnelles, le joystick à champ magnétique et la mise à niveau automatique du panier améliorent la précision de l’approche. L’alimentation auxiliaire 12 V DC permet également de prévoir une solution de secours adaptée aux manœuvres de récupération.

Sécurité et équipements disponibles

La nacelle est spécifiée CE et UKCA. Son capteur de surcharge, son module de coupure de l’élévation et de la translation en cas de dévers, son système de validation de translation et les alarmes de dévers, de déplacement et de descente renforcent la maîtrise des opérations.

Selon les besoins, le panier peut recevoir un pré-câblage électrique, une ligne d’air comprimé, un générateur AC de 2,2 kW en 110 V ou 220 V, ainsi que des projecteurs de travail. Ces équipements rapprochent l’énergie et les utilités de l’opérateur, ce qui évite les installations provisoires complexes au pied de la machine.

À qui s’adresse ce produit ?

• Aux responsables maintenance intervenant sur des équipements industriels, réseaux techniques ou structures élevées.
• Aux entreprises de construction et de second œuvre ayant besoin de travailler en surplomb sur façade, toiture ou bardage.
• Aux installateurs CVC, électriciens et poseurs de réseaux recherchant une plateforme mobile pour transporter outillage et consommables.
• Aux sociétés de nettoyage industriel et de maintenance de bâtiments confrontées à des obstacles au sol ou à des accès complexes.
• Aux loueurs de matériel recherchant une nacelle diesel articulée polyvalente de 6 515 kg, adaptée aux chantiers extérieurs.
