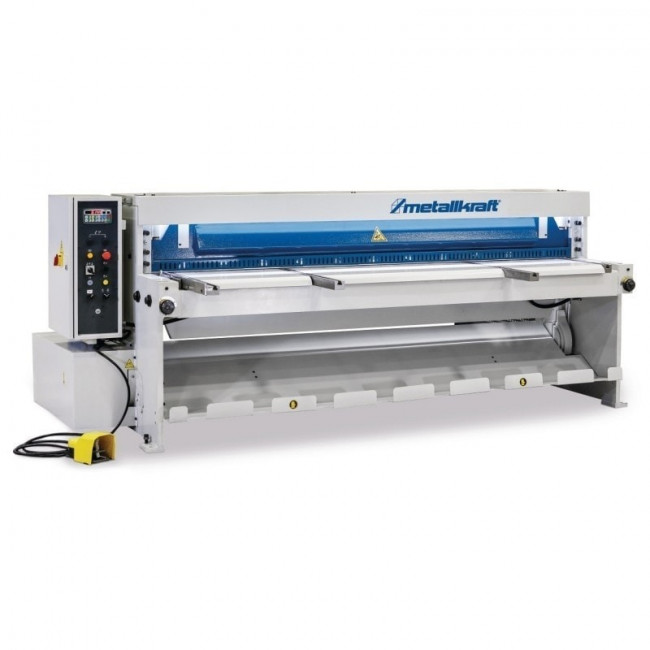

La cisaille motorisée avec butée à commande numérique est conçue pour découper des tôles avec précision.
Elle est idéale pour les ateliers de fabrication métallique et les industries de transformation.

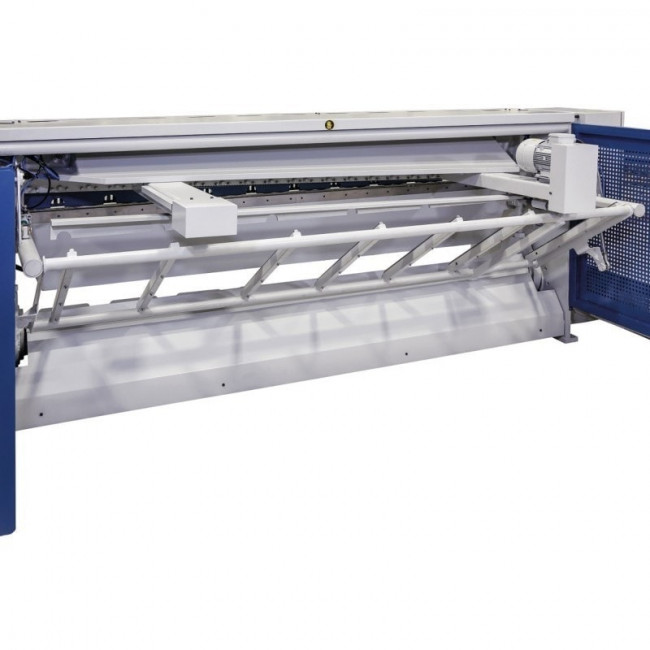

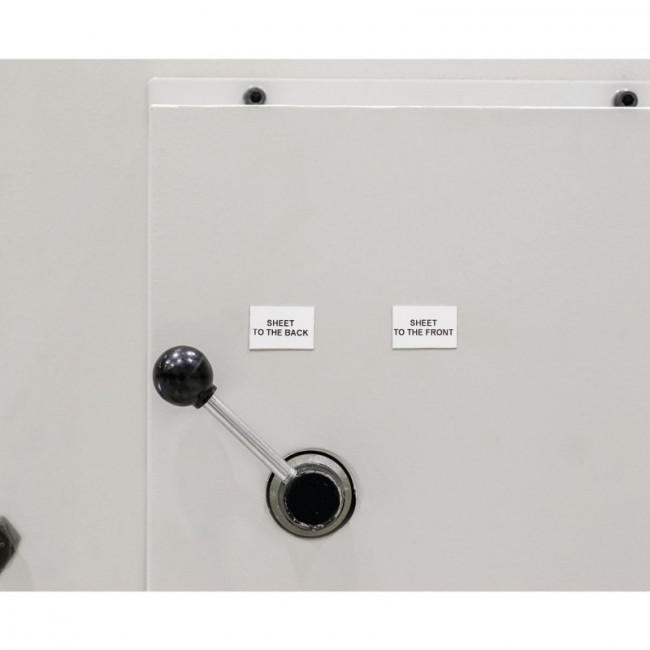

La machine est dotée d'un déchargement de la tôle à l’avant et à l’arrière, ainsi qu'un réglage manuel de la longueur de coupe.
-
Caractéristiques générales :
- Construction mécano-soudée robuste et stable
- Entraînement puissant par motoréducteur et chaîne
- Contrôle de positionnement de la butée arrière Maper HT071 avec affichage numérique des dimensions
- Butée arrière 750 mm guidée sur arbres ronds entraînés par vis à billes.
- Angle de coupe réduit et constant pour un résultat de coupe optimal
- Butée latérale 1000 mm avec échelle graduée et rainure en T

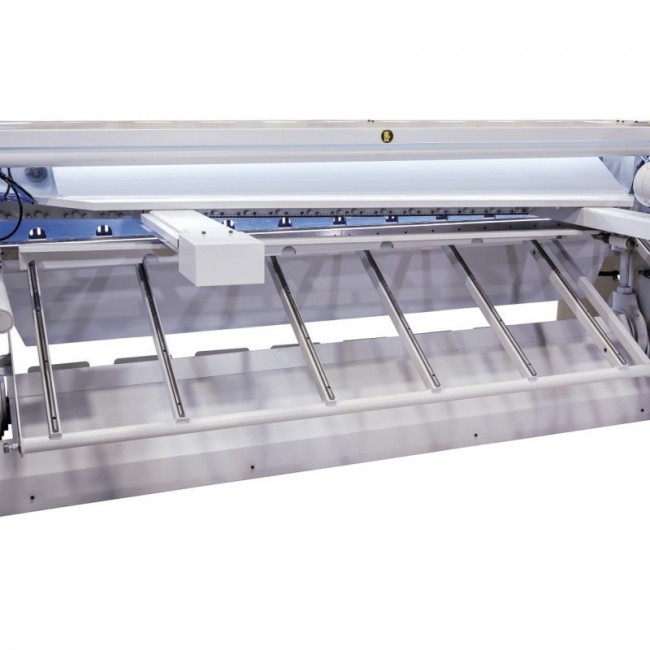

- 2/3 bras supports robustes, selon la dimension 500 mm avec rainure en "T"
- Billes porteuses dans la table d’appui pour faciliter le déplacement des matériaux

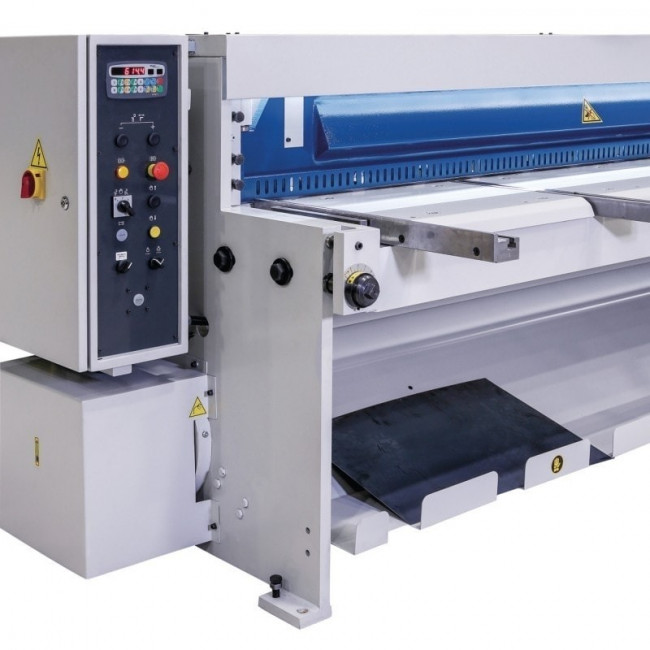

- Panneau de commande sur le côté gauche de la machine
- Pédale de commande mobile
- Réglage du jeu de coupe avec clé à cliquet et bague de serrage
- Lame de coupe de qualité Premium, permettant les coupes de l'inox (coefficient minoré à respecter)
- Éclairage LED de la zone de coupe

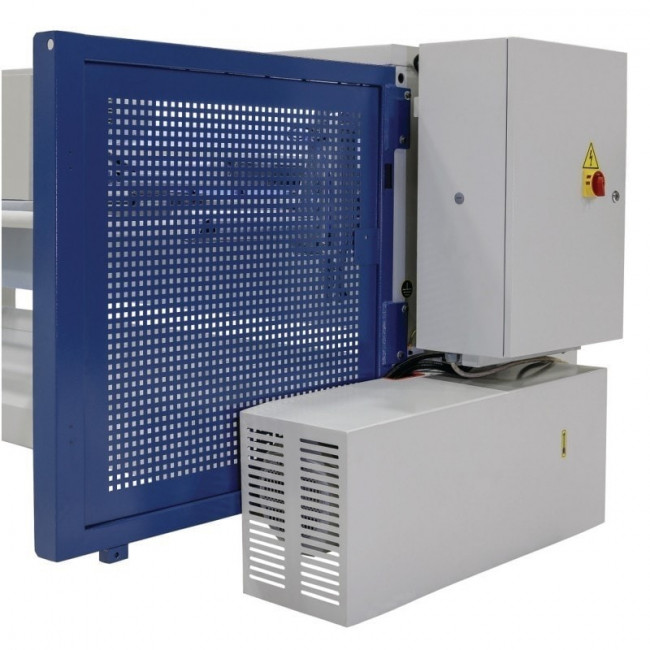

- Protection de la zone arrière par panneaux latéraux et barrière immatérielle
- Dispositif continu de protection des doigts
- Pièces mobiles nécessitant peu d’entretien
-
Caractéristiques techniques :
Données électriques
- Puissance moteur : 7.5 kW
- Alimentation : 400 V
- Fréquence : 50 Hz
Spécifications techniques
- Course de la butée arrière : 750 mm
- Longueur de coupe max. : 3050 mm
- Épaisseur de coupe max. (400 N/mm²) : 3 mm
- Vitesse de déplacement butée arrière : 28 mm/s
- Longueur de butée latérale : 1000 mm
- Puissance moteur butée arrière : 0.37 kW
- Angle de coupe : 1,5 °
- Cadence en coups par min. : 38 /min
- Nombre de bras de support de la tôle : 3
- Réglage de la ligne de coupe min. : 0.05 mm
- Résistance à la traction du matériau de coupe : 4 mm
- Réglage de la ligne de coupe max. : 0.4 mm
Dimensions et poids
- Hauteur de la table : 860 mm
- Profondeur de la table : 530 mm
- Profondeur du corps de la machine : 870 mm
- Longueur de la table : 3309 mm
- Longueur : 3910 mm
- Largeur : 2360 mm
- Poids net : 3660 kg
- Éclairage LED de la ligne de coupe
- Roulements à rouleaux sur table d’appui
- Butée latérale massive à 90° avec longueur de 1000 mm, rainure en T, came basculante et échelle graduée
- Butée arrière motorisée à commande numérique, course 750 mm
