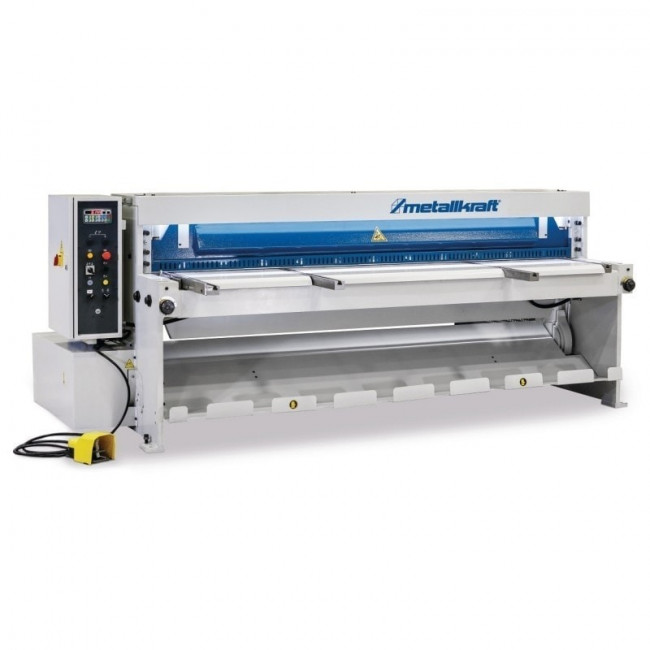

La cisaille avec butée arrière motorisée à commande numérique est conçue pour découper précisément des tôles.
Idéale pour les industries métallurgiques, elle offre un déchargement à l'avant et à l'arrière et un réglage manuel de la longueur de coupe.
-
Caractéristiques générales :
- Construction mécano-soudée robuste et stable
- Entraînement puissant par motoréducteur et chaîne
- Contrôle de positionnement de la butée arrière Maper HT071 avec affichage numérique des dimensions

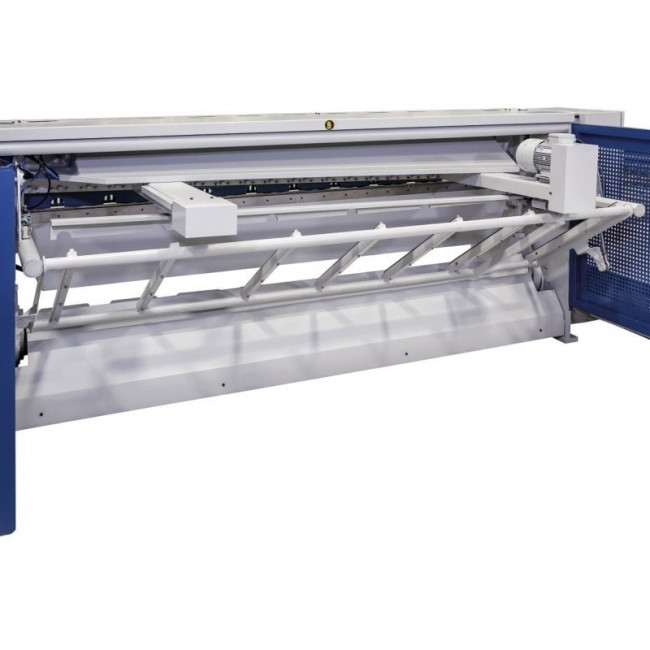

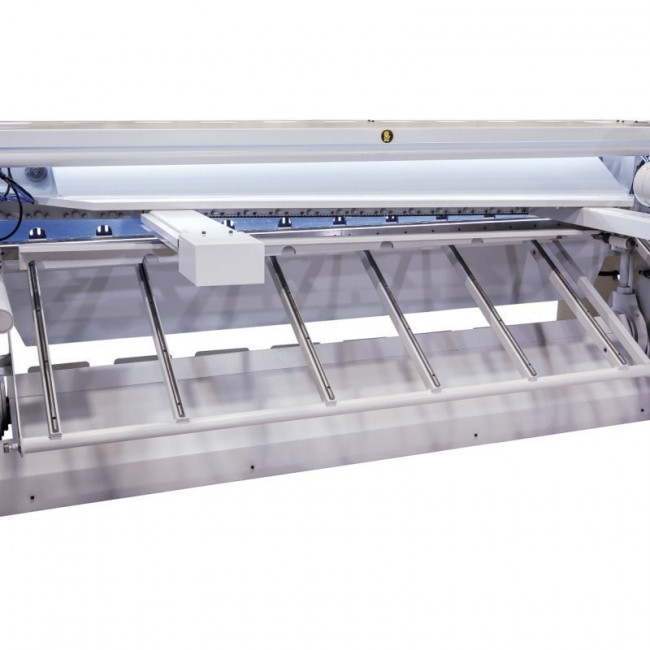

- Butée arrière 750 mm guidée sur arbres ronds entraînés par vis à billes.
- Angle de coupe réduit et constant pour un résultat de coupe optimal
- Butée latérale 1000 mm avec échelle graduée et rainure en T
- 2/3 bras supports robustes, selon la dimension 500 mm avec rainure en "T"
- Billes porteuses dans la table d’appui pour faciliter le déplacement des matériaux

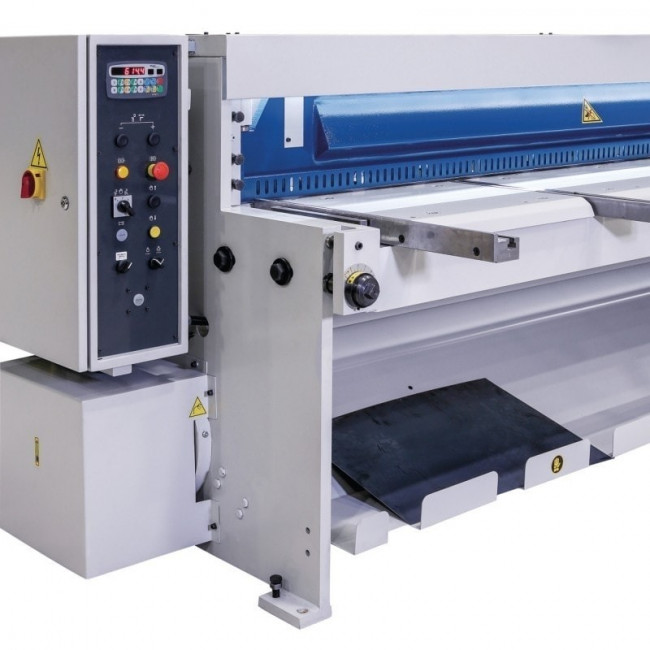

- Panneau de commande sur le côté gauche de la machine
- Pédale de commande mobile
- Réglage du jeu de coupe avec clé à cliquet et bague de serrage
- Lame de coupe de qualité Premium, permettant les coupes de l'inox (coefficient minoré à respecter)
- Éclairage LED de la zone de coupe

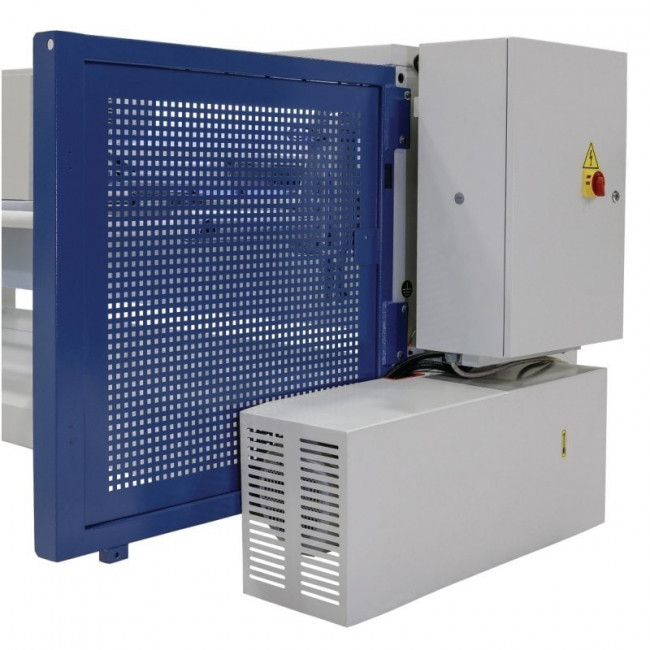

- Protection de la zone arrière par panneaux latéraux et barrière immatérielle
- Dispositif continu de protection des doigts
- Pièces mobiles nécessitant peu d’entretien
-
Caractéristiques techniques :
Données électriques
- Puissance moteur : 7.5 kW
- Alimentation : 400 V
- Fréquence : 50 Hz
Spécifications techniques
- Course de la butée arrière : 750 mm
- Longueur de coupe max. : 2550 mm
- Épaisseur de coupe max. (400 N/mm²) : 4 mm
- Vitesse de déplacement butée arrière : 28 mm/s
- Longueur de butée latérale : 1000 mm
- Puissance moteur butée arrière : 0.37 kW
- Angle de coupe : 1,8 °
- Cadence en coups par min. : 38 /min
- Nombre de bras de support de la tôle : 3
- Réglage de la ligne de coupe min. : 0.05 mm
- Résistance à la traction du matériau de coupe : 4 mm
- Réglage de la ligne de coupe max. : 0.4 mm
Dimensions et poids
- Hauteur de la table : 860 mm
- Profondeur de la table : 530 mm
- Profondeur du corps de la machine : 870 mm
- Longueur de la table : 2718 mm
- Longueur : 3320 mm
- Largeur : 2360 mm
- Poids net : 3050 kg
- Éclairage LED de la ligne de coupe
- Roulements à rouleaux sur table d’appui
- Butée latérale massive à 90° avec longueur de 1000 mm, rainure en T, came basculante et échelle graduée
- Butée arrière motorisée à commande numérique, course 750 mm
