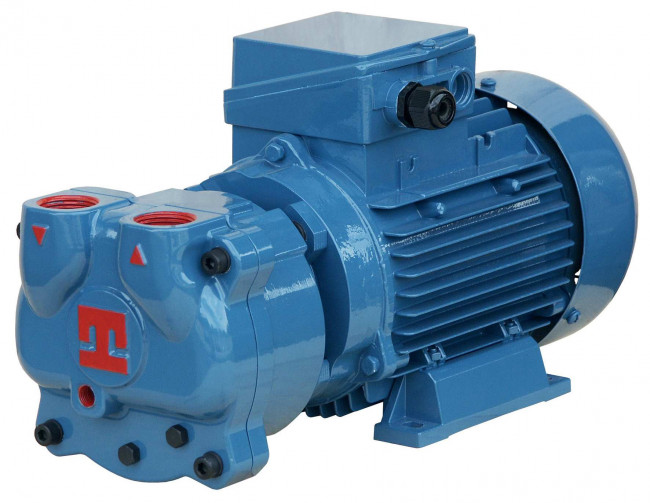

Pompe à vide à anneau liquide monobloc - Débit : jusqu'à 95 m³/h - Pression : de 33 à 900 mbar - Mono-étagée

La pompe à vide à anneau liquide monobloc mono-étagée TRMX apporte une solution compacte et fiable aux installations industrielles qui nécessitent un vide stable en présence de gaz humides, de vapeurs condensables ou de liquide de service.

Avec un débit atteignant 95 m³/h et une pression de fonctionnement de 33 à 900 mbar, elle répond aux besoins de vide faible, moyen et élevé dans les procédés de filtration, séchage, dégazage ou évaporation.

Son profil hydraulique optimisé améliore les performances de 10 à 20 % par rapport aux générations précédentes.

Sa conception monobloc, jusqu’à 10 % plus légère et 10 à 20 % moins volumineuse que la série TRMB, facilite son intégration dans les unités neuves comme lors d’un remplacement.

Les points forts

• Débit jusqu’à 95 m³/h : assure l’aspiration nécessaire aux opérations de vide industriel et aux cadences de production.
• Vide jusqu’à 33 mbar en un étage : permet de couvrir des procédés exigeants sans recourir à une pompe bi-étagée.
• Jusqu’à 40 % de liquide de service en moins : réduit la consommation de fluide et les coûts d’exploitation.
• Plaques d’orifice en inox découpées au laser : limitent l’usure et maintiennent les performances hydrauliques dans le temps.
• Système anti-cavitation intégré : stabilise le vide opérationnel et protège la pompe lors des conditions de process variables.

Usages recommandés

• Filtration sous vide de liquides, boues, pâtes ou suspensions industrielles.
• Dégazage et désaération de liquides dans les procédés chimiques ou de traitement des eaux.
• Séchage sous vide de matières sensibles à la température.
• Évaporation et distillation sous vide avec présence de vapeurs condensables.
• Préhension, maintien ou transfert de pièces par le vide sur lignes de production.

Pompe à vide monobloc pour procédés humides

La TRMX est une pompe à vide à anneau liquide monobloc mono-étagée conçue pour produire un vide de process régulier dans les applications industrielles où l’air aspiré peut contenir de l’humidité, des vapeurs condensables ou une quantité maîtrisée de liquide.

Son architecture monobloc associe la pompe et son entraînement dans un ensemble compact, ce qui simplifie l’implantation, réduit l’encombrement et accélère les opérations de remplacement sur site.

Avec un débit maximal de 95 m³/h, une plage de pression comprise entre 33 et 900 mbar et des brides de 1" à 1 1/2", cette pompe s’intègre dans les circuits de vide de taille compacte à intermédiaire.

Elle peut atteindre 33 mbar en un étage, une configuration adaptée lorsque votre procédé exige un vide plus profond tout en conservant la robustesse d’une technologie à anneau liquide.

Rendement hydraulique et coûts maîtrisés

La série TRMX reprend les principes de conception de la série TRVX dans un format monobloc plus économique.

Son nouveau profil hydraulique améliore les performances de 10 à 20 % par rapport aux séries antérieures.

Vous obtenez ainsi une production de vide plus efficace, ce qui contribue à réduire la puissance et le temps nécessaires pour atteindre les conditions de fonctionnement du procédé.

Le liquide de service assure l’étanchéité interne et participe à la compression du gaz aspiré. En configuration standard, la TRMX consomme jusqu’à 40 % de liquide de service en moins que la précédente série TRMB.

Cette réduction limite vos besoins en alimentation en eau ou en fluide compatible, les volumes d’effluents à traiter et les dépenses associées sur toute la durée de vie de l’équipement.

Pour les installations où le procédé impose l’aspiration d’un volume élevé de liquide de service, la pompe peut recevoir une capacité de débit de liquide accrue.

Vous adaptez donc l’équipement aux contraintes de filtration, condensation, pompage de gaz saturés ou transfert de fluides sans compromettre la continuité du vide.

Durabilité et prévention de la cavitation

Les plaques d’orifice en acier inoxydable, associées à des profils découpés au laser, limitent l’usure des plaques latérales et préservent la géométrie hydraulique conçue pour la pompe.

Cette construction améliore la durabilité lorsque l’équipement fonctionne de manière répétée ou prolongée en environnement industriel.

Le système anti-cavitation, issu de la série TRVX, place l’orifice d’injection au plus près de l’aspiration.

Cette configuration améliore le niveau de vide disponible en conditions réelles et renforce l’efficacité globale de la pompe.

Elle aide également à maîtriser les phénomènes de cavitation susceptibles d’affecter les performances et la longévité d’une pompe à anneau liquide.

Intégration rapide dans votre installation

Par rapport à la série TRMB, la TRMX est jusqu’à 10 % plus légère et présente un volume réduit de 10 à 20 %.

Vous réduisez ainsi les contraintes de manutention, l’espace nécessaire dans le local technique et le temps d’installation.

Son format monobloc répond particulièrement aux projets de modernisation, aux équipements OEM et aux ateliers disposant d’un espace limité autour des procédés de vide.

À qui s’adresse ce produit ?

• Aux responsables maintenance souhaitant remplacer une pompe ancienne par une solution compacte, moins consommatrice de liquide de service et plus simple à installer.
• Aux responsables de production recherchant un vide stable jusqu’à 33 mbar pour sécuriser les cycles de filtration, séchage, dégazage ou évaporation.
• Aux ingénieurs procédés qui travaillent avec des gaz humides, des condensats ou des vapeurs et qui ont besoin d’une technologie de vide adaptée aux conditions de process.
• Aux intégrateurs et constructeurs de machines recherchant une pompe monobloc à encombrement réduit, avec un débit allant jusqu’à 95 m³/h.
• Aux exploitants de sites chimiques, agroalimentaires, papetiers ou de traitement des eaux qui veulent diminuer la consommation de liquide de service et les coûts associés.
