Pompe centrifuge magnétique pour produits chimiques - Construction en PP ou E-CTFE - Sans joint tournant - Fonctionnement hermétique

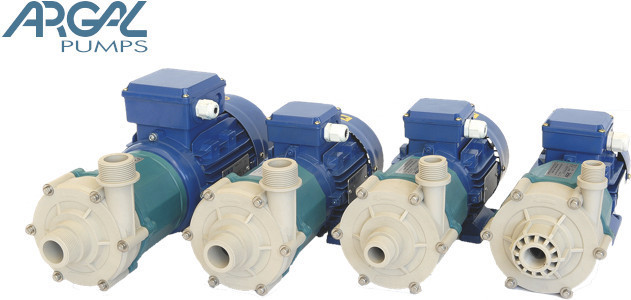

Argal PRIMA TMP – Une Construction Adaptée aux Produits Chimiques

Les pompes de la série PRIMA TMP sont centrifuges à entraînement magnétique, à axe horizontal, à couplage direct.
Les carters de pompe sont entièrement construits avec des polymères thermoplastiques renforcés.
Les matériaux pour les composants internes sont les oxydes de céramique, le carbone HD, les élastomères fluorés qui garantissent de tout contact du fluide avec les pièces métalliques.
Cette combinaison de matériaux est correctement choisie pour atteindre les meilleures performances.

Polyvalente

Vous pouvez pratiquement pomper tous les produits chimiques à basses et moyennes températures grâce aux différentes matières dans lesquelles sont construits le corps des pompes.

• GFR-PP (polypropylène renforcé de fibre de verre)
• CFF-E-CTFE (rempli de fibre de carbone éthylène-chloroTriFuoroEthylène).
• Couplage magnétique puissant composé de terres rares (Néodimium Fer Bore) et N (Standard), P (alimenté) ou S.
• Les versions (à forte puissance) permettent de pomper, également à débit maximum, des liquides de 1,05, 1,35 et même jusqu’à 1,8 de gravité spécifique respectivement.

Système hermétique

L’ensemble d’aimant de sortie entraîné par l’arbre du moteur produit un couple magnétique entraînant en rotation l’ensemble magnétique intérieur sur lequel la roue est surmoulée.
Le boîtier arrière, de forme appropriée et relié au boîtier de volute, divise les deux unités magnétiques, ce qui offre un boîtier parfaitement hermétique tout autour de la roue.

Sécurité

Le système magnétique d’entraînement exclut enfin tout type de joint tournant.
Certaines versions utilisant des matériaux appropriés, permettent parfois même, un fonctionnement à sec,
évitant les dommages usuels à l’intérieur des pompes TMP. Ces solutions nécessitent toutefois, une execution interne de type R.

ATEX

Les pompes Argal PRIMA en PP ou en E-CTFE + fibre de carbone, sont parfaites pour fonctionner dans des atmosphères explosives, type ATEX.
Elles peuvent fonctionner dans les zones du groupe II et des catégories 1, 2 ou 3 selon le niveau de protection
Grâce à la fibre de carbone, elles sont idéales pour les atmosphères gazeuses (zone 1 et zone 2).

Pompe magnétique étanche pour produits chimiques

La pompe est une pompe centrifuge horizontale à entraînement magnétique et couplage direct, conçue pour le transfert et la circulation de produits chimiques à basse ou moyenne température.

Sa conception répond aux installations où une pompe classique à garniture mécanique représente un risque de fuite, de corrosion ou de pollution du fluide.

L’arbre moteur entraîne l’aimant extérieur, qui transmet son couple à l’ensemble magnétique intérieur sur lequel la roue est surmoulée.

Le boîtier arrière, relié au corps de volute, sépare les deux ensembles magnétiques et forme une enveloppe étanche autour de la roue.

Grâce à cette construction, aucun joint tournant ne traverse l’enveloppe hydraulique.

Matériaux thermoplastiques et résistance chimique

Le corps de pompe est disponible en GFR-PP, polypropylène renforcé de fibre de verre, ou en CFF-E-CTFE, éthylène-chlorotrifluoroéthylène chargé en fibre de carbone.

Ces matériaux permettent de choisir une solution compatible avec la nature, la concentration et la température du liquide pompé.

Les composants internes combinent oxydes de céramique, carbone HD et élastomères fluorés.

Cette sélection évite le contact du fluide avec des éléments métalliques, ce qui constitue un atout pour les procédés manipulant des produits corrosifs ou sensibles à la contamination métallique.

Vous pouvez ainsi dimensionner une pompe selon votre compatibilité chimique réelle plutôt que de vous limiter à une solution standard.

Couple magnétique adapté aux fluides denses

Le couplage magnétique repose sur des aimants permanents en néodyme-fer-bore.

Les configurations N, P et S sont destinées à adapter le couple disponible aux contraintes hydrauliques et à la densité du liquide.

Selon la version retenue, la pompe peut fonctionner à débit maximal avec des liquides présentant une gravité spécifique de 1,05, 1,35 ou jusqu’à 1,8.

Cette capacité est importante lorsque vous transférez des solutions concentrées ou des bains chimiques plus denses que l’eau : un couple insuffisant peut entraîner un décrochage magnétique et interrompre le pompage.

Sécurité ATEX et protection du process

Les versions PRIMA TMP en PP ou en E-CTFE chargé en fibre de carbone sont adaptées aux environnements ATEX du groupe II, pour les catégories 1, 2 ou 3 selon le niveau de protection prévu.

La fibre de carbone est particulièrement adaptée aux atmosphères gazeuses en zone 1 et zone 2.

Certaines configurations peuvent également recevoir une exécution interne type R, avec des matériaux adaptés à un fonctionnement à sec ponctuel.

Cette option contribue à prévenir les dommages habituellement causés aux composants internes en cas de manque de liquide, sous réserve de valider précisément la configuration avec le fluide, la durée d’exposition et les conditions du process.

À qui s’adresse ce produit ?

• Responsables maintenance recherchant une pompe sans garniture mécanique pour limiter les fuites et les interventions d’étanchéité.
• Responsables HSE devant confiner des produits corrosifs ou opérer en atmosphère explosible.
• Ingénieurs process dimensionnant le transfert de liquides chimiques jusqu’à une gravité spécifique de 1,8.
• Exploitants d’installations de traitement de surface, de chimie fine ou de traitement des eaux industrielles.
• Acheteurs industriels cherchant une pompe thermoplastique compatible avec une large variété de produits chimiques.
