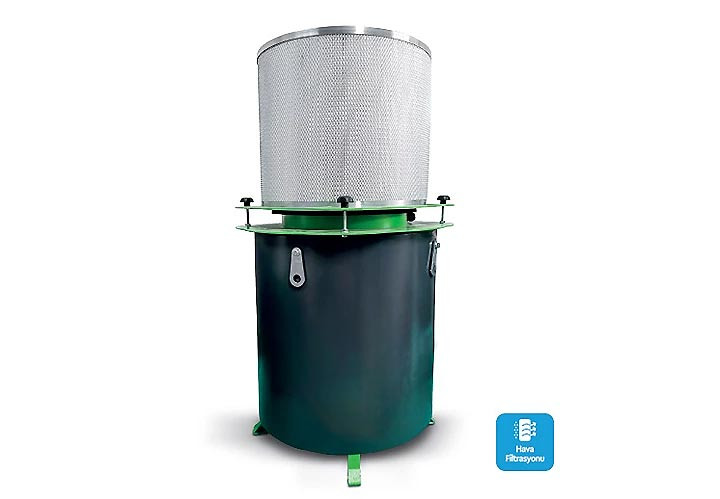

Collecteur de brouillard d'huile - Filtration : HEPA H13 (99,97 %) - Application : machines CNC - Condensation et récupération des vapeurs d'huile

Dans un atelier d’usinage CNC, le brouillard d’huile n’est pas qu’une nuisance, c’est un risque HSE, un facteur de dérive qualité et une source de surcoûts de maintenance.

Ce dispositif est un collecteur de brouillard d’huile conçu pour les machines fonctionnant avec des émulsions diluées d’huile et d’eau, afin de capturer les vapeurs et aérosols d’huile directement à la source et de renvoyer un air purifié dans l’environnement de travail.

Grâce à sa architecture de condensation par gravité et canaux d’air, complétée par un filtre HEPA H13 à efficacité 99,97 %, ce collecteur réduit l’exposition des opérateurs, protège les équipements sensibles et stabilise les performances des machines.

Les particules d’huile collectées sont renvoyées vers le réservoir, ce qui limite les pertes de fluide et la pollution environnementale, tout en diminuant significativement les besoins de nettoyage autour des machines.

Points forts

• Filtration HEPA H13 à 99,97 % : Réduction drastique de l’exposition aux aérosols d’huile et amélioration immédiate de la qualité de l’air pour les opérateurs.
• Condensation par gravité et canaux d’air : Renvoi des particules d’huile vers le réservoir de collecte et limitation des pertes de lubrifiant dans l’atelier.
• Filtre centrifuge longue durée : Combinaison turbine + filtre interne pour une filtration élevée et une durée de vie supérieure aux filtres centrifuges et statiques courants.
• Filtre interne compatible émulsions : Matériaux testés avec de nombreux types d’huiles et émulsions pour une fiabilité en usinage intensif.
• Moteur à haute efficacité énergétique : Fabrication locale et consommation optimisée pour limiter l’impact environnemental et le coût d’exploitation.

Usages recommandés

• Captation du brouillard d’huile sur tours CNC utilisant des émulsions de refroidissement.
• Filtration des vapeurs d’huile sur centres d’usinage verticaux et horizontaux.
• Contrôle des aérosols d’huile sur machines de rectification, perçage et taraudage.
• Protection des panneaux électriques et cartes électroniques des dépôts huileux en zones à haute température.
• Réduction des besoins de nettoyage dans les zones de travail soumises au brouillard d’huile.

Filtration du brouillard d’huile en usinage CNC

Ce collecteur de brouillard d'huile est conçu pour éliminer les vapeurs d’huile formées dans les machines fonctionnant avec des émulsions diluées d’huile et d’eau, typiques des centres d’usinage CNC, tours CNC, rectifieuses et machines de perçage et taraudage. Les particules d’huile sont d’abord condensées par gravité et par des canaux d’air, ce qui permet de les renvoyer vers le réservoir de collecte au lieu de les laisser se disperser dans l’atelier.

L’air chargé de particules plus fines poursuit son ascension dans le collecteur et est filtré jusqu’à 99,97 % grâce à un filtre HEPA de classe H13. Ce niveau de filtration répond aux exigences des environnements industriels sensibles où la protection des voies respiratoires, des yeux et de la peau des opérateurs est un enjeu HSE majeur. L’air purifié est ensuite renvoyé directement dans l’environnement de travail, ce qui évite d’installer des réseaux d’extraction complexes et permet de maintenir un volume d’air constant dans l’atelier.

Réduction des risques HSE et des coûts cachés

Le mélange des vapeurs d’huile provenant des fluides de refroidissement avec l’air ambiant crée un brouillard d’huile qui menace la santé des employés et peut provoquer de graves problèmes respiratoires sur le long terme. En collectant ces particules au plus près de la machine, ce collecteur diminue l’exposition des opérateurs, réduit les dépôts huileux sur les sols et sur les postes de travail, et facilite la mise en conformité des ateliers avec les exigences des services HSE.

L’accumulation de vapeurs d’huile sur les machines peut également affecter leurs performances, accélérer la détérioration des composants mécaniques et électroniques, et générer des arrêts imprévus. Les vapeurs d’huile atteignent facilement toutes les zones à risque, notamment les panneaux électriques, cartes électroniques et chemins de câbles, où elles peuvent créer un risque d’incendie en particulier dans les environnements à haute température. En limitant ces dépôts, le collecteur de brouillard d’huile contribue à diminuer le risque incendie et à prolonger la durée de vie des équipements.

Architecture de filtration et moteur à haute efficacité

La performance de ce collecteur repose sur une combinaison de filtre centrifuge, filtre interne et filtre HEPA H13. Le filtre centrifuge exploite l’action de la turbine pour séparer une grande partie des particules d’huile de l’air, tandis que le filtre interne reconfiguré augmente l’efficacité de filtration des particules les plus petites. Les matériaux internes ont été testés pour garantir leur compatibilité avec de nombreux types d’huiles et d’émulsions, ce qui permet d’utiliser ce collecteur sur des installations variées sans perte de performance.

Les filtres de ce collecteur durent plus longtemps que la plupart des filtres centrifuges et statiques courants sur le marché, ce qui réduit la fréquence de remplacement, les temps d’arrêt machine et les coûts de consommables. Le moteur utilisé, produit à 100 % localement, présente une classe d’efficacité énergétique élevée, ce qui minimise la consommation électrique tout en assurant un débit d’air adapté aux brouillards d’huile générés par les machines. Cette combinaison filtration + moteur réduit l’impact environnemental et le coût de cycle de vie du collecteur.

Implantation et modèles disponibles

Ce collecteur est décliné en plusieurs modèles pour s’adapter aux volumes de brouillard d’huile et à la configuration des machines : Modèle 500, Modèle 1000, Modèle 2000 et Modèle 3000. Les dimensions en millimètres (ØA, B, C, D, E, F, ØG, H) permettent une intégration directe sur les capots de machines ou sur des supports dédiés, selon le plan d’implantation de l’atelier. Une version non-étincelante est disponible en option pour les environnements où la prévention du risque incendie et explosion est critique.

Pour chaque modèle, la géométrie du collecteur est optimisée pour garantir une circulation d’air efficace et une récupération gravitaire des particules d’huile vers le réservoir. Cette modularité permet à un responsable méthodes ou maintenance de sélectionner le modèle correspondant au type de machine, au débit de brouillard attendu et aux contraintes d’encombrement.

À qui s’adresse ce produit ?

• Responsables de production en usinage CNC souhaitant stabiliser la qualité de l’air, réduire les dépôts d’huile et limiter les arrêts liés à la propreté des machines.
• Responsables maintenance et méthodes qui recherchent un collecteur de brouillard d’huile robuste, compatible avec émulsions et huiles variées, et offrant une durée de vie de filtre supérieure.
• Responsables HSE / QHSE chargés de réduire l’exposition des opérateurs aux aérosols d’huile, de maîtriser le risque incendie et de documenter les actions de prévention sur les machines CNC.
• Acheteurs industriels qui comparent les solutions de filtration du brouillard d’huile en termes de efficacité HEPA H13, compatibilité fluides, coût de cycle de vie et disponibilité en modèles multiples.
• Chefs d’atelier et opérateurs souhaitant un système compact, simple à utiliser, qui renvoie l’air purifié dans la zone de travail sans générer de contraintes supplémentaires de ventilation.
